商品情報

WSE

ダブリュ・エス・イー (ドイツ)

エアー・ギア・モーター・スピンドル、フローティング・ホルダー

最新技術を使用したバリ取りロボット用スピンドル&ホルダー

用途

・ロボットによるバリ取り自動化

特長

<スピンドル>
・エアー・ギア・モーター採用による粘り強いトルクで負荷に強い
・無潤滑にて使用可能(樹脂加工等への利用可能)
<ホルダー>
・樹脂製による軽量化
・他社製スピンドルでの利用も可能

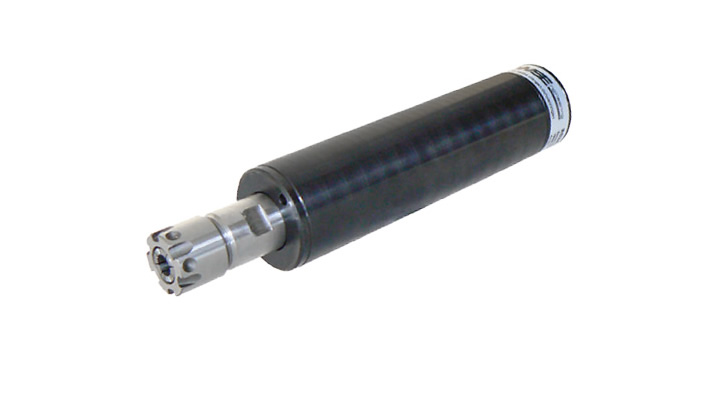

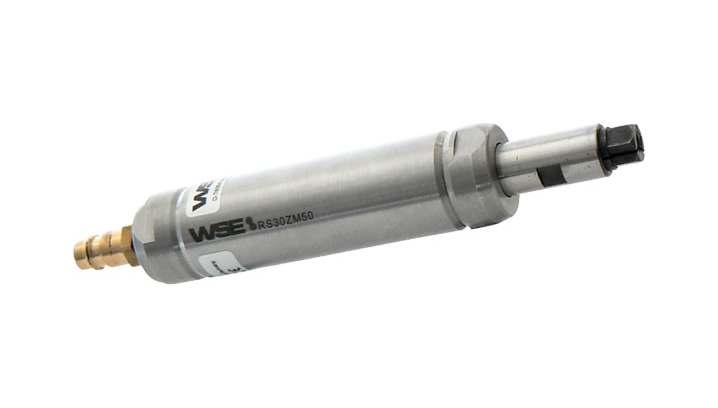

エアー・ギア・モーター・スピンドル

オイルフリーで高出力・高トルク

RS30ZM シリーズ:スピンドル胴径 ϕ30 mm

WSE社(ドイツ)の開発したエアー・ギア・モーター・スピンドルは、産業用スピンドルでは世界初のギア・モーターの使用し、エアー・ロスが少なく、他に類を見ない高トルク・高出力を実現しています。さらに特殊樹脂製ギアを使用した完全無潤滑オイルフリーです。

《特長》
◯高トルク、高出力
◯オイルフリー、高耐久性
◯エアー式ながら止まらない
◯正逆回転可能

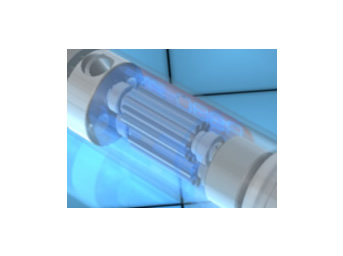

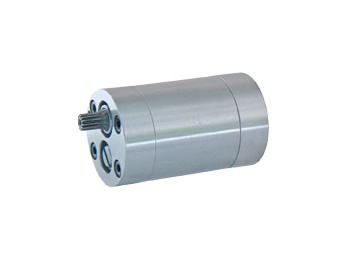

  • 新開発WSE エアー・ギア・モーター

  • 駆動用エアーはインレットから入り、ギアの隙間を上下の内面側に沿って反対側アウトレットに流れます。
    その際、必ずギアを回転させ、エアー圧0.3 MPaのわずかな圧力でも容易に止めることができないほどの粘り強いトクを発生させます。また特殊樹脂製ギアにより静粛性、オイルフリーを実現している従来にはないまったく新しいタイプのエアー・モーターです。

WSEエアー・ギア・モータースピンドル

※動画閲覧できない方はこのページ最下部のQRコードをスマートフォンで読取り、ページ内の動画をタップして再生ください。

仕様

型式 回転数 最大出力 最大トルク 最大刃径 ノイズ 重量
RS30ZM30 30,000 min-1 250W 0.27 N/m 8 mm 73dB(A) 490g
RS30ZM40 40,000 min-1 200W 0.21 N/m 6 mm

オイルフリー・ベーン・モーター・スピンドル

WSE社(ドイツ)のベーン・モーター・スピンドルは、独自開発の特殊材質のベーンを使用した無潤滑運転が可能なニューマチック・スピンドルです。(RS45LM20を除く)
RS .. LM シリーズ:スピンドル胴径 ϕ30, ϕ32, ϕ38, ϕ45 mm

*1 RS45LM20は、オイルフリーではありません。

仕様

型式 回転数 最大出力 最大トルク ノイズ 重量
RS30LM40 38,000 mm-1 220W 0.18 N/m 80dB(A) 620g
RS32LM20 20,000 mm-1 370W 0.40 N/m 81dB(A) 650g
RS38LM18 18,000 mm-1 600W 1.40 N/m 82dB(A) 940g
RS45LM20*1 20,000 mm-1 900W 1.40 N/m 82dB(A) 1,300g
※回転数、最大出力、最大トルク、ノイズは0.6 MPaでの値です。
*1 RS45LM20は、オイルフリーではありません。

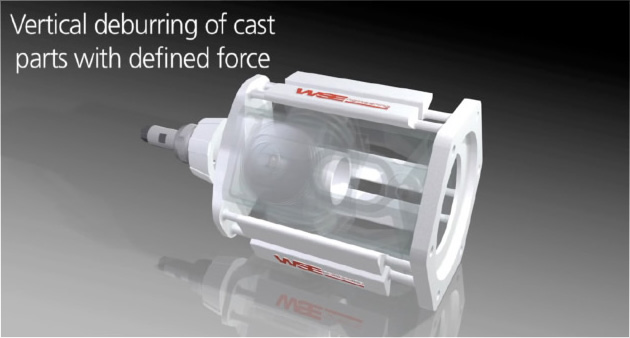

パラレルモーション・フローティング・ホルダー
VMS2000

WSE社(ドイツ)新開発の特殊リンク構造を持つパラレル・フローティング・ホルダーです。
強化ポリアミド製のボディは超軽量で、落としても壊れません。
また、胴径クランプ方式を採用し他社製スピンドルの使用も可能です。

《特長》
◯360°移動幅Max. 7 mmのパラレル・モーション
◯エアー圧力調整で25~85 Nの範囲で応力調整可能
◯700gの超軽量設計
◯胴径クランプ方式を採用

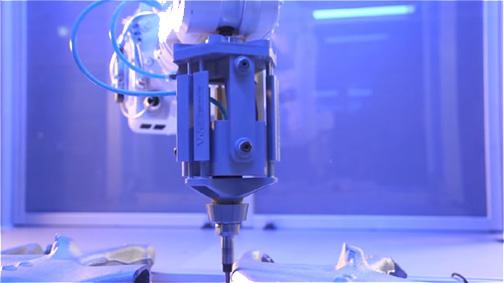

WSEパラレルモーション・フローティング・ホルダー VMS2000

※動画閲覧できない方はこのページ最下部のQRコードをスマートフォンで読取り、ページ内の動画をタップして再生ください。

製造工程

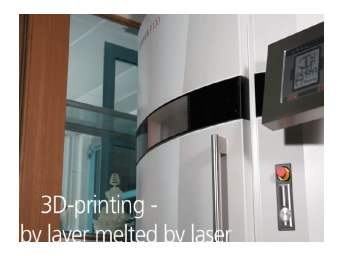

  • 3D 光造形機
  • 完成した原型

完成したVMS2000の動作

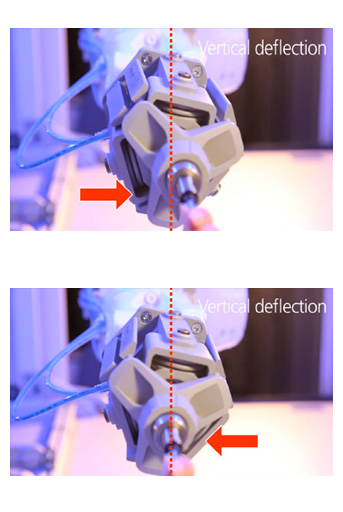

  • 平行リンク構造でスピンドル角度を変えず、360°そのまま横へ平行移動します。

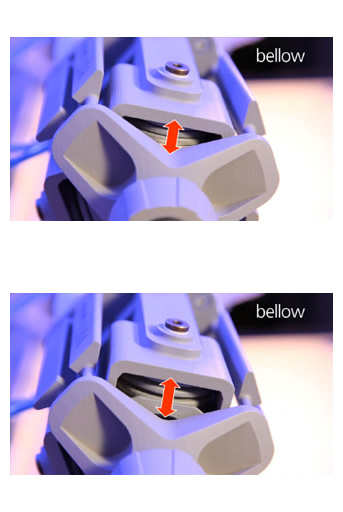

  • スプリング構造を持つ蛇腹部は、エアーの内圧調整で任意に応力調整が可能です。

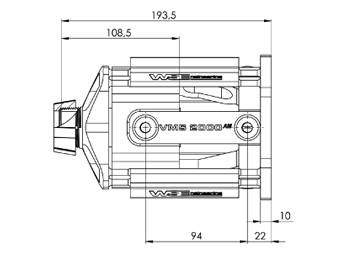

寸法表

バリ取り自動化・合理化・省力化

  • 本体寸法 本体重量:700g
  • スピンドル胴径 ϕ30 mm標準

オプティカル・スピードセンサー・システム SLC100

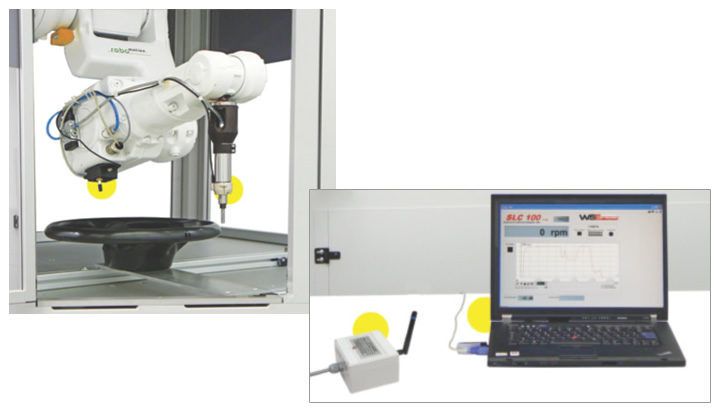

エアースピンドルの回転数をリアルタイムにモニタリングする光学式スピードセンサーが登場。

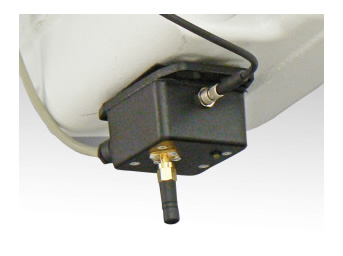

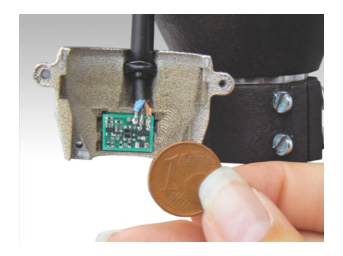

  • 1. 小型センサーヘッドをスピンドルに装置。
  • 2. ロボットアームへ軽量・小型発注器を取り付け。

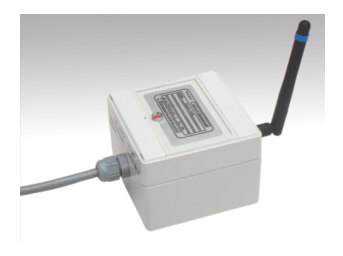

  • 3. レシーバーをPCへ接続。

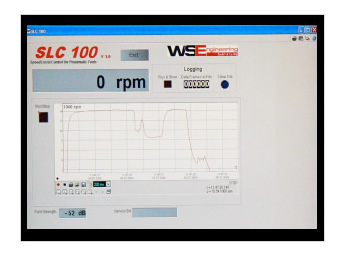

  • 4. PC図面でリアルタイムに回転数を表示。

WSEスピードセンサー・システム SLC100

※動画閲覧できない方はこのページ最下部のQRコードをスマートフォンで読取り、ページ内の動画をタップして再生ください。

仕様

・回転数計測範囲:Max 100.000 min-1
・保護規格:IP67
・無線周波数:2.4 GHz
・インターフェイス:USB2.0、RS232、RS485 等
モニタリングには SLC100 に付属する専用ソフトのインストールが必要です。
(Windows 対応のみ)
