用途
- ロータリーテーブル
- B軸旋回
特長
- 高い回転精度
- 加工面粗さ向上
- 高剛性
- 専用油圧ユニット付き
- カスタマイズ対応可能
転がり軸受のスピンドルに対する油静圧ロータリーテーブルの利点
- 油静圧軸受は摩耗しないため、長期間使用しても特性が変化しない
- 高い振れ精度と回転精度
- 高い静的および動的剛性（ラジアル／アキシアル）
- 高い減衰性
- 独自開発の絞り弁および最適な設計を可能にするコンピュータアルゴリズムによって実現する低い摩擦
- 油の冷却と、モーター／ベアリング間の熱的絶縁により実現する熱変位の最小化
- 最適なバランス精度

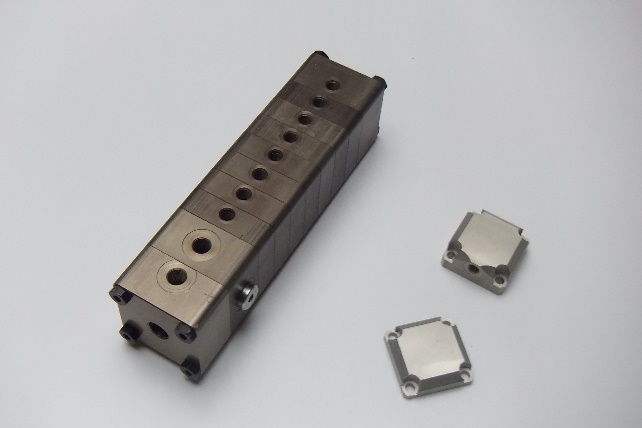

PMコントローラ
PMコントローラとは、Hyprostatik社が独自で開発した、油静圧軸受けに使用する特殊な絞り弁です。
油静圧軸受の絞り弁は、様々な方式のうち、キャピラリーチューブ（毛細管）方式が多く使用されています。
そのキャピラリーチューブ方式に対して、PMコントローラを使用することにより、以下に示す特性を得ることができます。
注：以下の図はリニアガイドの図ですが、効果はスピンドルでも同じです。
| キャピラリーチューブ方式 | PMコントローラ方式 | PMコントローラの利点 |
|---|---|---|
 |
 |
PMコントローラの中身はシンプルな完全機械式なので、信頼性が高い！ |
 |
 |
他方式と比べて、オイル消費量／流量は約1/4～1/5 |
 |
 |
他の静圧方式（オリフィス、キャピラリチューブ等）と比べて、約４～５倍も高剛性！ |
PMコントローラを使用したHyprostatik油静圧ロータリーテーブルの利点

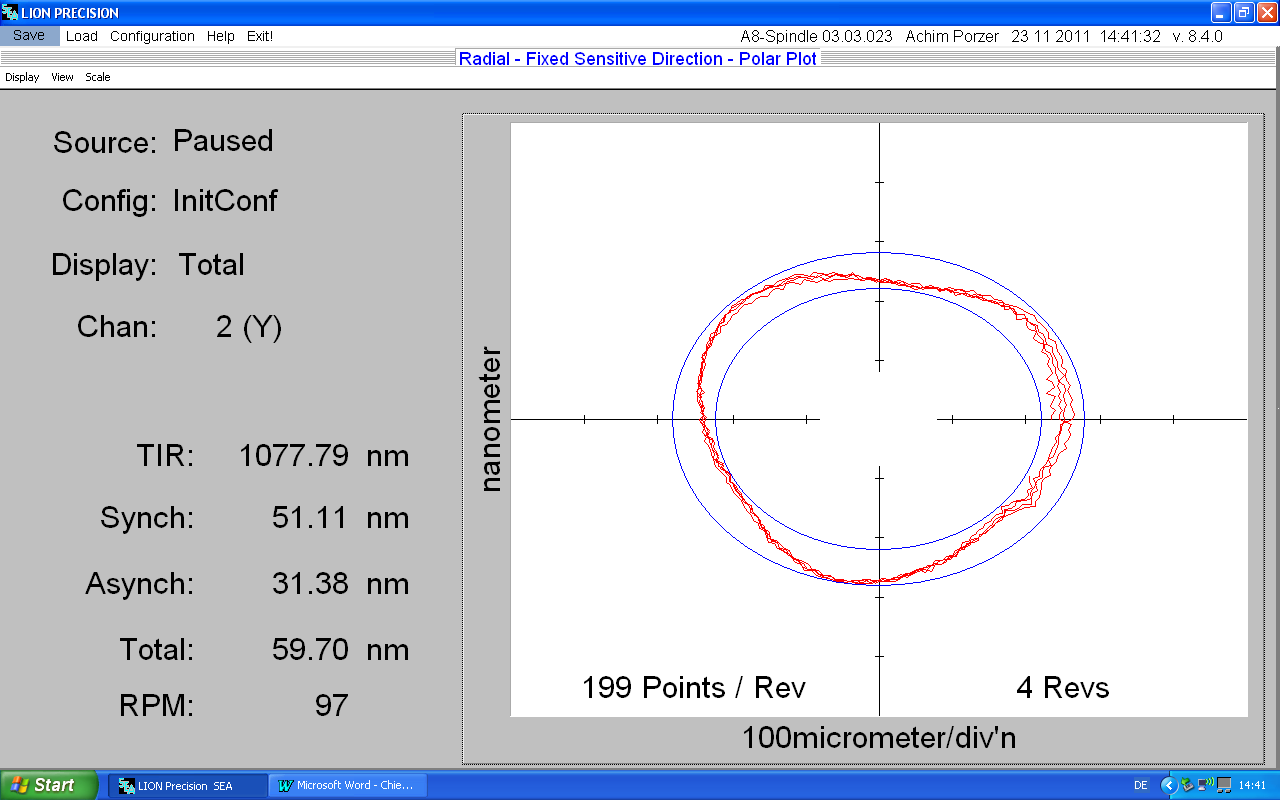

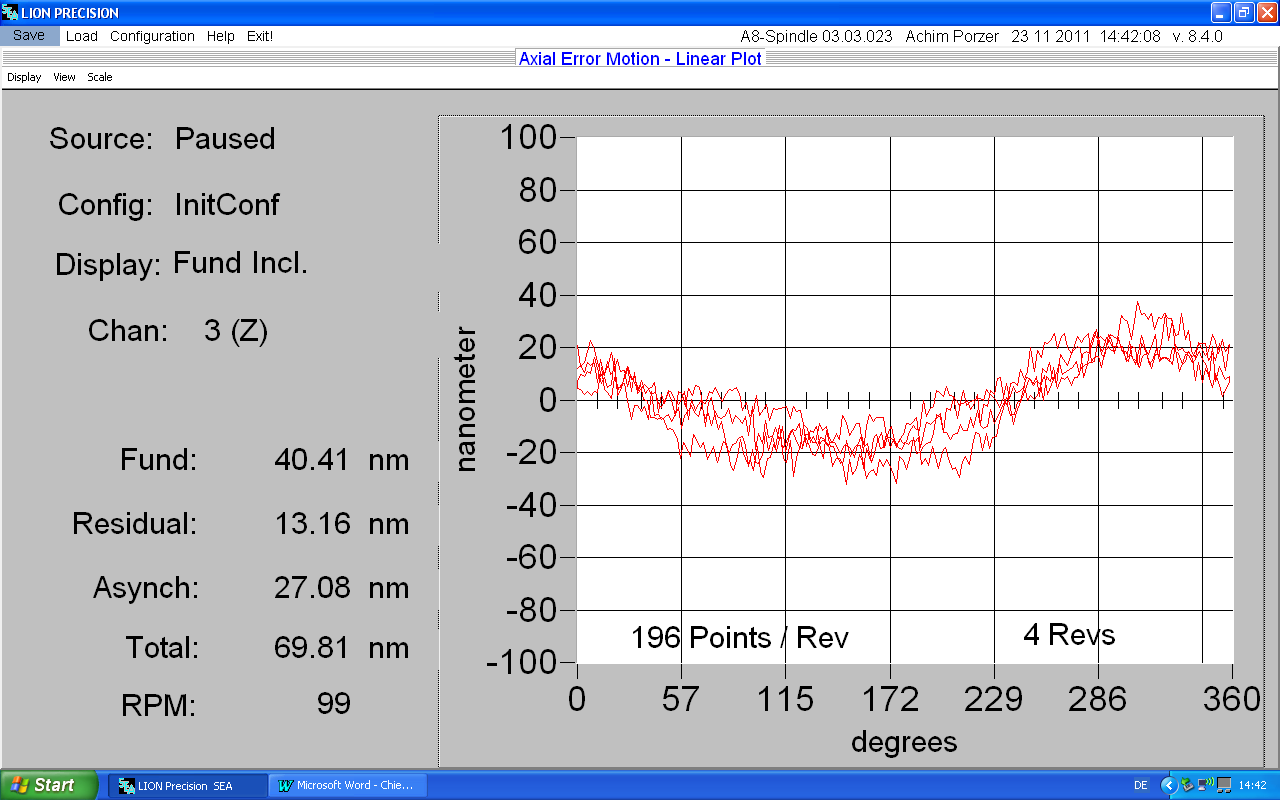

- 最高級の振れ精度 ➣ 最高級のワーク円筒度や平面度
- 摩耗しない ➣ 無限の寿命および半永久的に機械品質を維持
- 高い減衰性と振動無し ➣ ワークの面粗さの向上
- 低速の駆動では摩擦ゼロとスティックスリップゼロ ➣ 位置決めはエンコーダシステムにのみ依存

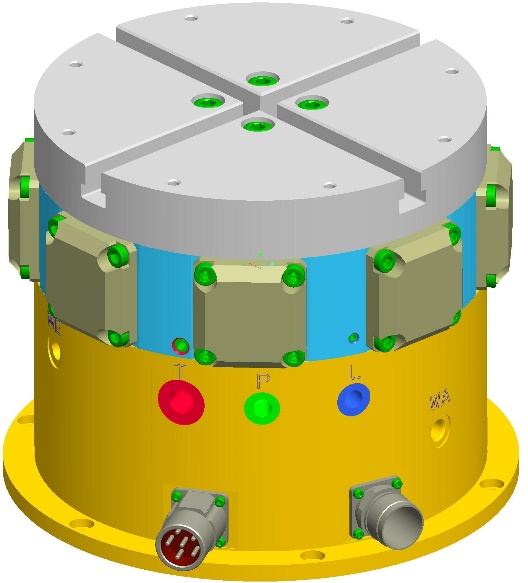

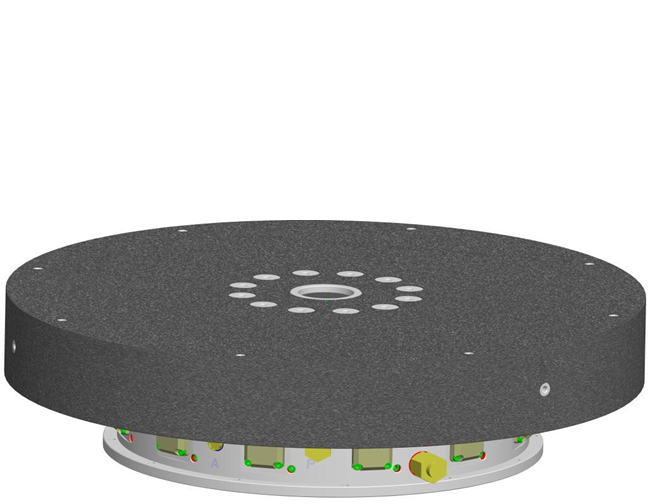

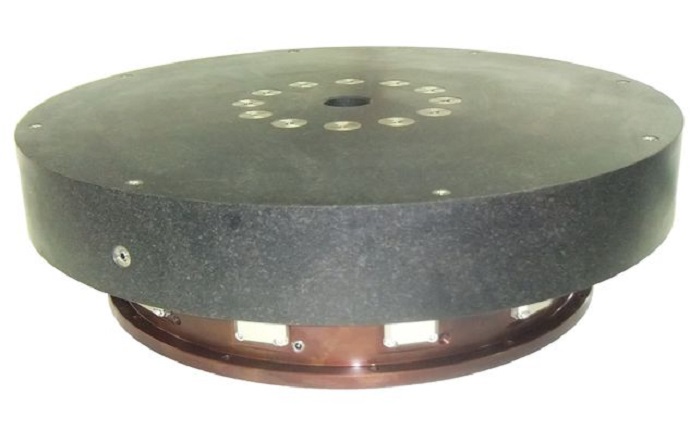

ロータリーテーブル
仕様例：
| サイズ呼称 | Ø200 | Ø300 | Ø440 | Ø600 | Ø800 | Ø990 |
|---|---|---|---|---|---|---|
| テーブル直径[Ømm] | 200-300 | 300-450 | 440-580 | 600-750 | 800-1300 | 990-2000 |
| 4.0MPa時のアキシアル 負荷容量↓(1) [N] |
4,000 | 15,000 | 40,000 | 80,000 | 200,000 | 400,000 |
| 4.0MPa時のラジアル 負荷容量(1) [N] |
1,000 | 2,000 | 5,000 | 8,000 | 20,000 | 30,000 |
| 4.0MPa時の傾きトルク [Nm] | 150 | 250 | 2,000 | 4,000 | 8,000 | 12,000 |
| アキシアルギャップ剛性 [N/µm] | 4,000 | 6,000 | 8,000 | 12,000 | 18,000 | 24,000 |
| ラジアルギャップ剛性 [N/µm] | 600 | 1,500 | 3,000 | 4,000 | 5,000 | 6,000 |
| 傾きギャップ剛性 [kNm/mrad] | 3 | 20 | 130 | 270 | 540 | 900 |
| 油粘度VG68の回転数(3) [min-1] | 250 | 120 | 100 | 70 | 40 | 20 |
| 油粘度VG68の流量(2) [l/min] | 0.5 | 0.8 | 2.0 | 2.3 | 1.8 | 2.8 |
| 油粘度VG32の回転数(3) [min-1] | 500 | 300 | 200 | 130 | 90 | 50 |
| 油粘度VG32の流量(2) [l/min] | 0.8 | 1.9 | 3.1 | 3.8 | 4.0 | 6.5 |
| 油粘度VG15の回転数(3) [min-1] | 1000 | 600 | 400 | 300 | 200 | 100 |
| 油粘度VG15の流量(2) [l/min] | 1.8 | 3.8 | 6.7 | 8.3 | 7.4 | 13 |
| 回転時振れ精度(4) （ラジアル／アキシアル） [µm] |
0.15 | 0.15 | 0.20 | 0.25 | 0.30 | 0.30 |

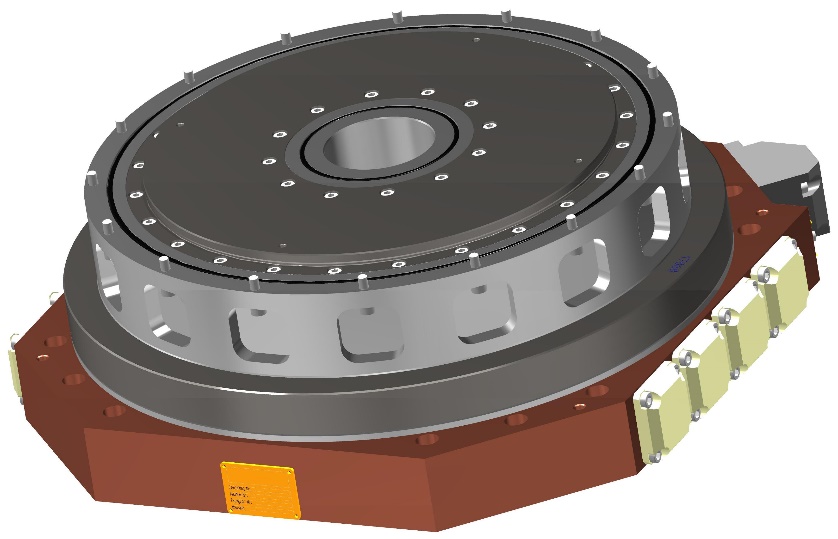

B軸用ロータリーテーブル（スイベルユニット）
特徴
- スイベル軸全体が油静圧ベアリングとシール
- トルクモータ付き
- 高精度角度測定エンコーダ付き
- 停止時に高精度で軸方向にクランプ固定
- 垂直軸または水平軸対応可能
製作事例
| ベース八角形／サイズ呼称 | 巾440 mm／φ376 mm | 巾520 mm／φ456 mm |
|---|---|---|
| 3.2MPa時のアキシアル負荷容量 [N] | 13,000 | 20,000 |
| 3.2MPa時の傾きトルク [Nm] | 1,200 | 2,200 |
| 5.0MPa時のアキシアル負荷容量 [N] | 20,000 | 30,000 |
| 5.0MPa時の傾きトルク [Nm] | 2,000 | 3,000 |
| 3.2MPa時のラジアル負荷容量 [N] | 1,500 | 3,000 |
| 5.0MPa時のラジアル負荷容量 [N] | 3,000 | 5,000 |
| 最高回転数 [°/sec] | 360 | 360 |
| 油粘度 | VG68、VG46、VG32 | VG68、VG46、VG32 |
| 3.2MPa時、VG46＠35℃の最大油流量 [L/min] | 1.5 | 2.3 |
| 5.0MPa時、VG46＠35℃の最大油流量 [L/min] | 2.2 | 3.0 |
| トルクモータの最大モーメント [Nm] | 350 | 647 |
| トルクモータの最大電流 [A] | 31 | 31 |
| アブソリュートエンコーダ | ハイデンハインRCN5580 | ハイデンハインRCN8580 |
