用途

  • 工作機械向けスピンドル
    (研削、ミーリング、ドリリング、ターニング)
  • 真空ポンプ
  • ファン
  • コンプレッサ
  • 遠心分離機
  • 燃料電池用ポンプ
  • BEV用モータ

特長

  • 小型高出力
  • オーダーメイドによる自由度の高い設計
  • 低振動・低騒音
  • 低消費電力・長寿命

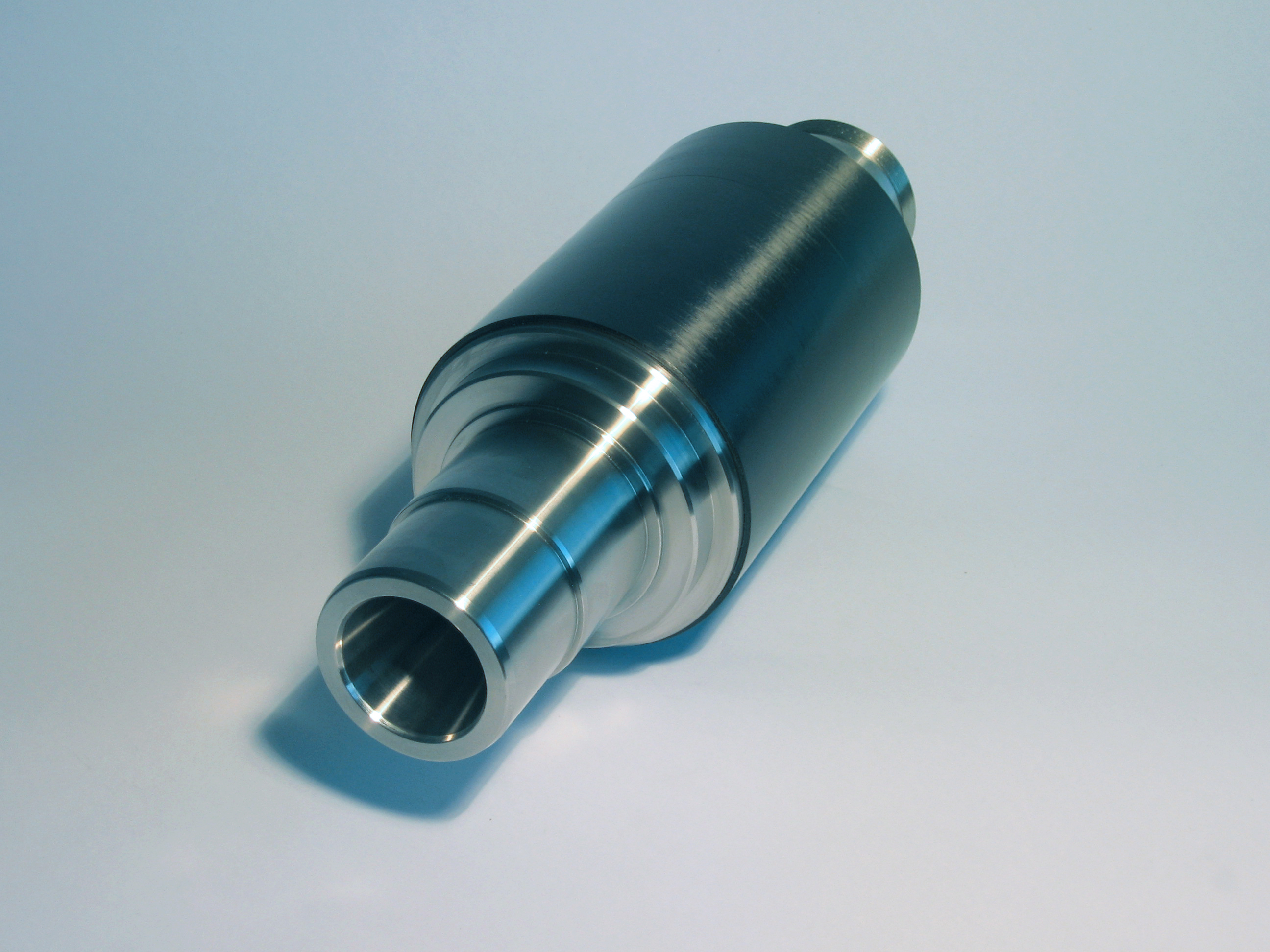

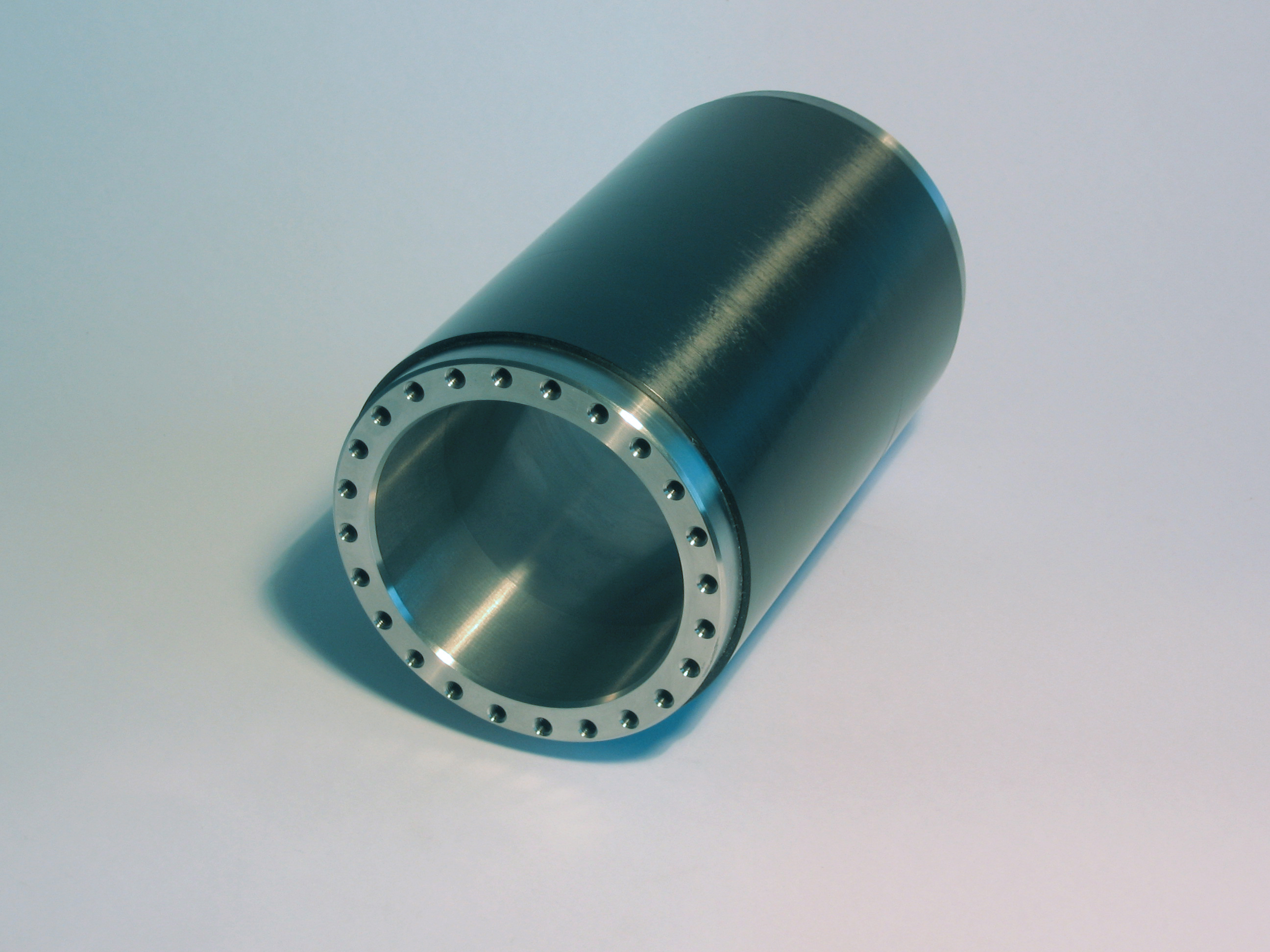

AC誘導モータ/ブラシレスDCモータ - ステータ/ロータユニット

  • 2POLE、4POLE、6POLE、8POLE
  • 最高水準のモータ高効率化
  • 最高回転速度-1,000,000min-1
  • 最大ステータ外径- 580mm
  • 最大2500 Nmのトルクを発生
  • モータ過昇温防止用PTCサーミスタまたはKTY

をステータコイルエンドに内蔵可能

*上記の仕様以外にも対応いたします。

AC誘導モータ/ブラシレスDCモータ - ステータ/ロータユニット

DD(ダイレクトドライブ)モータ

DD(ダイレクトドライブ)モータ
  • ロータリテーブル
  • ミーリングヘッド
  • スピンドル
  • 風力発電機、水力発電機
  • 押出成形機
  • パラボラアンテナ回転軸

ステータ外径:φ30~800mm
回転数:~26,000min-1
極数:~132
トルク:~1,240 Nm(ピーク)

*上記の仕様以外にも対応いたします。

仕様

DD モータ (インナーロータモータ/MSモータ)

モータタイプ D1/Lfe /極数 D1 D2 L d6 定格トルク[Nm] 最高速度 [min-1]
MS42/180/6 42 28 202 17 2.5 26000
MS30/50/8 30 16 72 12 0.22 1000
MS60/60/8 60 41 89 32 2.8 12000
MS80/80/8 80 55 112 45 9 5000
MS80/40/10 80 55 66 38 4 15000
MS120/120/10 120 85 175 60 25 10000
MS54/100/14 54 38 127 25 4 8000
MS90/80/14 90 62 102 52 16 5000
MS250/300/14 250 190 380 140 600 4000
MS60/30/22 60 44 52 38 1.75 2000
MS100/95/22 100 65 130 56 29 2000
MS180/100/22 180 115 150 90 120 2000
MS210/70/38 210 170 110 140 150 3000
MS220/290/38 220 170 344 140 600 2000
MS370/450/38 370 280 535 220 2400 800
MS450/200/38 450 346 280 300 2000 1500
MS580/300/38 580 446 400 380 5000 2000
MS430/75/40 430 332 115 270 800 800
MS140/22/44 140 100 52 77 12 1500
MS250/40/44 250 200 85 130 120 1000
MS290/30/66 290 235 85 210 150 600
MS340/100/66 340 280 160 240 620 800
MS520/150/88 520 450 220 400 2000 500
MS800/150/88 800 680 240 620 5000 300
MS760/430/132 760 690 535 675 2000 200

DD モータ(アウターロータモータ/ALモータ)

モータタイプ D1/Lfe/極数 D1 D2 L d5 定格トルク[Nm] 最高速度[min-1]
AL47/30/14 34 15 37 47 1 3000
AL450/200/16 390 250 310 450 1000 2500
AL60/80/22 52 24 107 60 3.5 2000
AL160/50/44 138 91 80 160 32 2000
AL200/15/44 179 130 55 200 29 2000
AL270/70/44 238 155 160 270 300 1800
AL435/125/66 410 338 160 435 1370 800
AL555/175/88 529 458 210 555 3300 500
