用途
- パワーショベルバケットに溶接、荷物昇降
特長
- 掘削機の大きさに合った豊富な種類
- ワイヤの着脱簡単
- 止め具の負担軽減
- 生産物賠償責任保険付
- 労働省産業安全研究所にて安全性能試験済

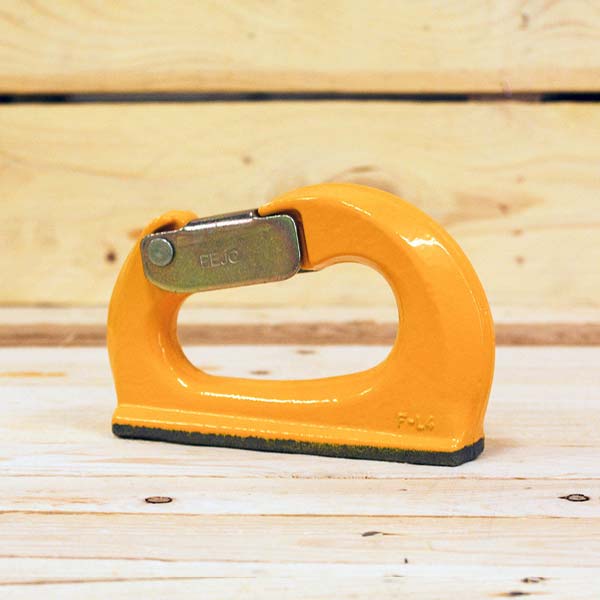

Ｕ型
PEJO安全フックＵ型は、小型油圧ショベル、ホイールローダー、フロントローダーに推奨されます。
フックは両方向の牽引に4重の安全装置を備えています。
シンプルで便利なロックにより、吊り上げ装置の接続と切断が容易になり、スリングをフック ルームに簡単かつ安全に移動できるようになります。
このフックは、小型掘削機に最適な選択肢の 1 つとして認識されています。

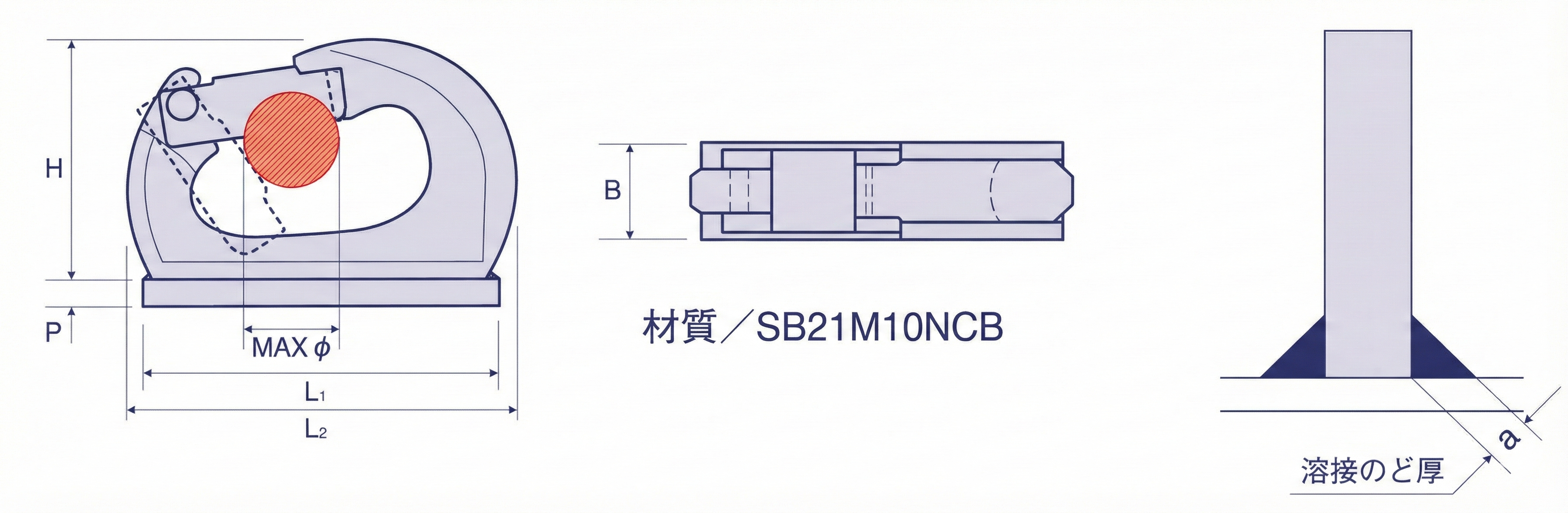

寸法表
| 型番 | 最大荷重 (ﾄﾝ) |
L1 mm |
L2 mm |
H mm |
B mm |
P mm |
自重 kg |
MAXφ mm |
バケット 適用容量 m³ |
溶接 のど厚 "a"mm |
|---|---|---|---|---|---|---|---|---|---|---|
| U005 | 0.5 | 87 | 95 | 65 | 23 | 9 | 0.4 | 21 | 0.005～0.05 | 4 |
| U101 | 1.0 | 100 | 105 | 75 | 25 | 6 | 0.6 | 23 | 0.05～0.15 | 4 |
| U102 | 2.0 | 111 | 123 | 87 | 30 | 13 | 1.0 | 27 | 0.15～0.25 | 6 |
| U103 | 3.0 | 134 | 145 | 102 | 35 | 15 | 1.8 | 31 | 0.25～0.35 | 6 |
| U104 | 4.0 | 142 | 151 | 108 | 35 | 11 | 2.0 | 31 | 0.35～0.45 | 6 |
| U106 | 6.0 | 187 | 205 | 133 | 40 | 14 | 3.5 | 40 | 0.45～0.60 | 8 |
| U108 | 8.0 | 214 | 216 | 141 | 50 | 20 | 5.1 | 40 | 0.60～0.80 | 8 |
※バケット適用容量は参考資料です。

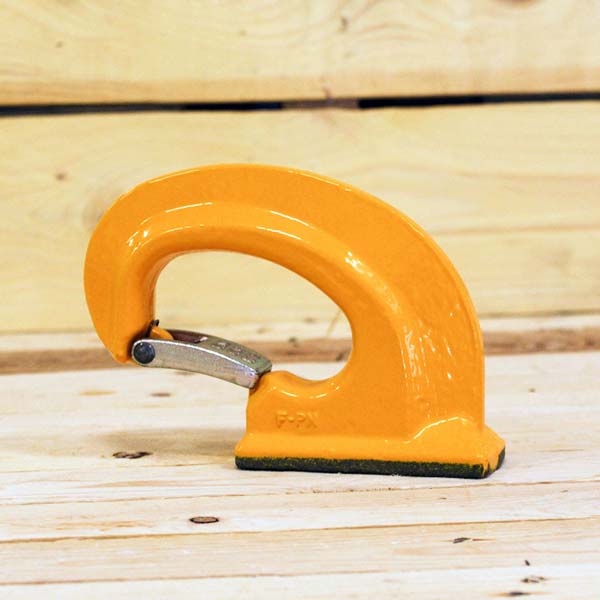

Ｃ型
PEJO安全フックＣ型は、主に大型掘削機に推奨されますが、産業分野での重量物の持ち上げにも適しています。
Ｃ型フックを使用すれば、吊り上げ中にバケットを反転させてもスリングが外れることがありません。
PEJOのフックはすべて、両方向の引張に対して4重の安全装置を備えています。

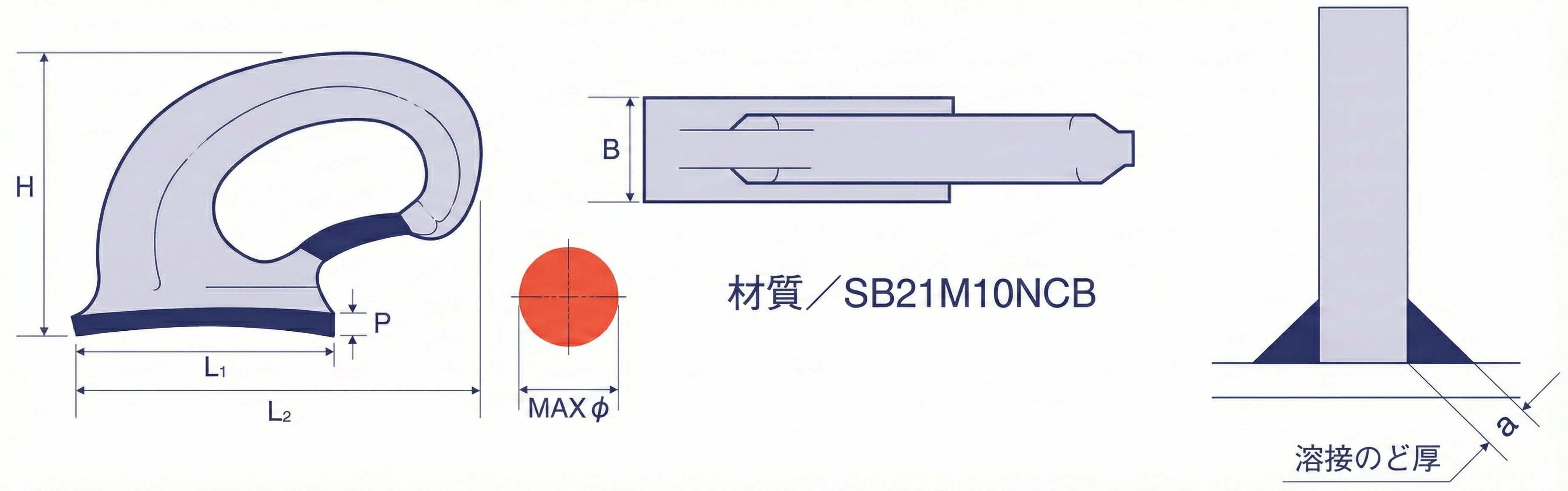

寸法表
| 型番 | 最大荷重 (ﾄﾝ) |
L1 mm |
L2 mm |
H mm |
B mm |
P mm |
自重 kg |
MAXφ mm |
バケット 適用容量 m³ |
溶接 のど厚 "a"mm |
|---|---|---|---|---|---|---|---|---|---|---|
| C201 | 1.0 | 67 | 105 | 76 | 30 | 7 | 0.75 | 21 | 0.05～0.15 | 4 |
| C202 | 2.0 | 84 | 130 | 93 | 35 | 9 | 1.2 | 25 | 0.15～0.25 | 6 |
| C203 | 3.0 | 84 | 133 | 100 | 35 | 9 | 1.3 | 25 | 0.25～0.35 | 6 |
| C204 | 4.0 | 110 | 177 | 125 | 42 | 10 | 2.7 | 38 | 0.35～0.45 | 6 |
| C205 | 5.0 | 110 | 185 | 133 | 44 | 10 | 3.0 | 40 | 0.45～0.55 | 6 |
| C206 | 6.0 | 120 | 198 | 141 | 50 | 14 | 3.4 | 40 | 0.55～0.65 | 8 |
| C208 | 8.0 | 150 | 250 | 170 | 60 | 17 | 7.1 | 45 | 0.65～0.80 | 8 |
| C210 | 10.0 | 160 | 255 | 175 | 70 | 17 | 8.0 | 50 | 0.80～1.00 | 8 |
| C215 | 15.0 | 170 | 290 | 190 | 80 | 25 | 10.8 | 50 | 1.00～ | 10 |
※バケット適用容量は参考資料です。
安全・取付に関する注意事項
取付上のご注意
❶ 溶接は日本溶接協会認定の有資格者によって行なってください。
❷ 溶接棒は、JIS D5016（LB52-18）に準じたものをご使用ください。
❸ 溶接量は全周盛りで規定ののど厚を守ってください。
❹ ショベルフックの取り付け位置は、外部から傷つけられないようなところで、できるだけバケットのセンターラインに合わせて溶接してください。
❺ 溶接後は、各種非破壊検査機器を用いて溶接検査を行なってください。
作業前の点検事項
● フック及びはずれ止め金具に異常がある場合、吊り上げ作業は行わないでください。
● ワイヤーやチェーン等の玉掛用具が強度安全率を満たしていない場合は使用しないでください。
● 作業現場の地盤が傾斜していたり、軟弱な場合は吊り上げ作業を禁止してください。
● 玉掛作業は必ず玉掛技能講習修了者または特別教育修了者が行ってください。
使用上の注意事項
◆ 運転作業者は必ず指揮者の合図に従って作業を行ってください。
◆ 掘削機の浮き上がり、横すべり、異常な傾きが生じた場合は直ちに作業を中止してください。
◆ 吊り上げ作業中は、掘削機の回転半径および転倒範囲内に作業者を立ち入らせないでください。
◆ 衝撃荷重を避け、作業中の自走は行わないでください。
