用途
- 空圧
- 油圧機器の作動
- 漏れ
- 耐圧テスト
特長
- ワンタッチで簡単接続
- 高い耐久性
- テスト時間の大幅短縮
WEH®クイックコネクター
圧力・作動テスト、充填、プラグ用途
WEH®コネクターは一般産業用アプリケーションのグローバル・スタンダード。従来テストベンチの供給ラインでは、ネジ込み作業など接続に時間と労力がかかっていましたが、WEH®コネクターを使用することで、瞬時に耐圧気密接続を行うことが可能になります。
内ねじ・外ねじ、バルジやストレートパイプなど、WEH社は、接続が必要なアプリケーションほぼ全てに対して、適切なテスト用・充填用コネクターを提案することが可能です。
WEH®コネクター 内ねじ用 Rc(PT)、G(PF)、Mねじ他 各種対応
TW17
TW19
TW05
TW03
WEH®コネクター 外ねじ用 R(PT)、G(PF)、Mねじ他 各種対応
TW18
TW04
WEH®ユニバーサル・コネクター ねじ、パイプ、バルジなど
TW800
TW850
TW130
TW141
TW241
TW221
TW230
TW01
TW02
WEH社の専門スタッフは、世界的な自動車・油空圧やその他の製造業界のパートナーとして、生産工程をより速く、効率的にするため高度なソリューションを開発してきました。具体的には次のような圧力容器、流体ラインの各種製品テストに対応します。
油圧ユニット／油圧ポンプ／油圧ブロック、空圧機器、エアーモーター、エンジン／エンジンブロック、シリンダーブロック／シリンダーヘッド、インジェクターポンプ、ステアリングラック、その他自動車部品全般。
WEH®コネクターの製品概要

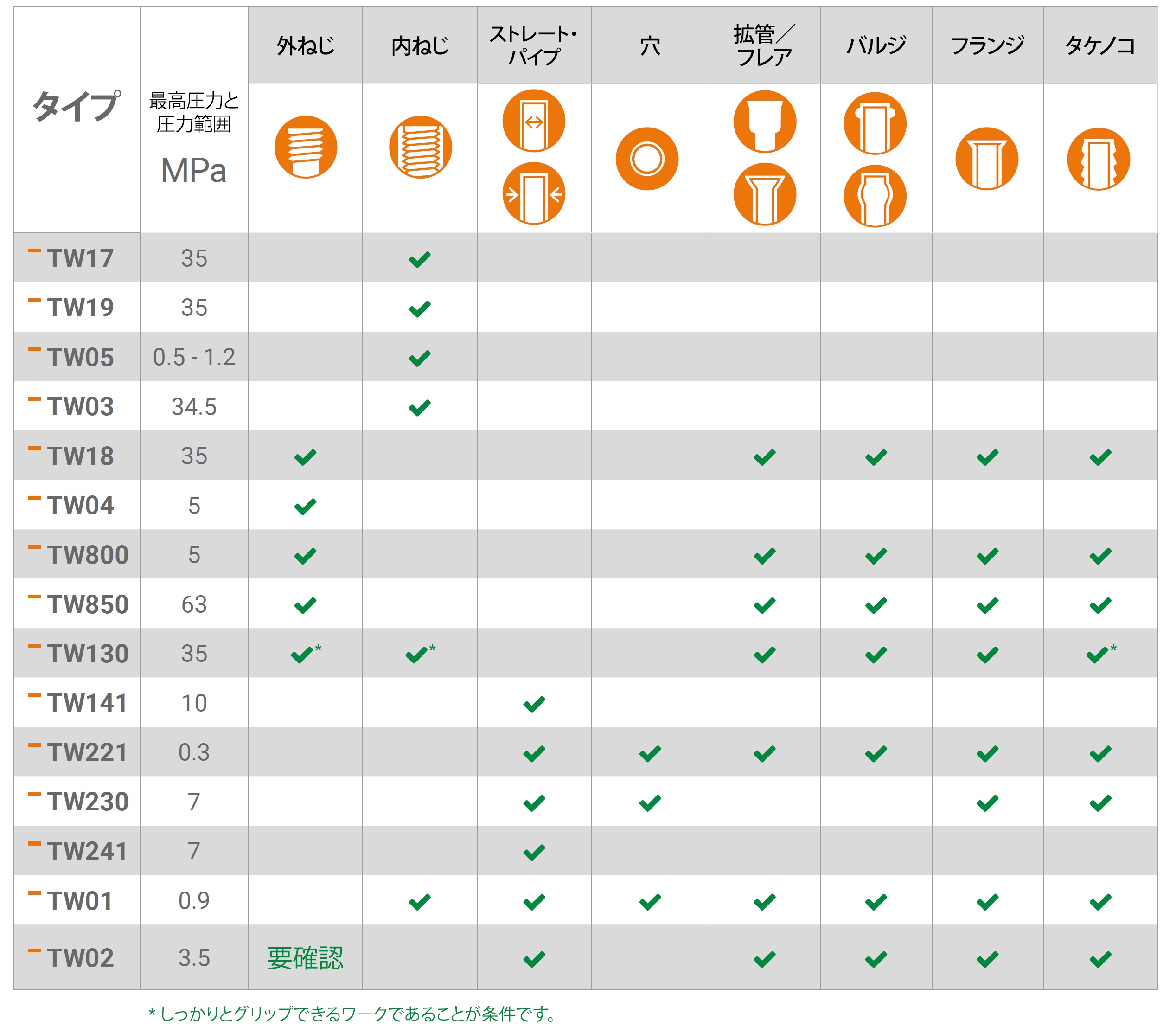

各種コネクターの対応ワーク形状、および圧力について
各種コネクターは特殊仕様および、自動化用等の提案も可能です。
詳しくはお問い合わせください。
WEH®オリジナルのジョーロック・メカニズム
瞬時に完璧な接続を実現
主要なコネクターには、WEH社が開発した独自のWEH®ジョーロック・メカニズムが使用されています。耐摩耗性の高いジョーは、内ねじと外ねじ、ストレート・パイプ、管の端、穴など、多種多様の接続に確実・安全に固定します。ワーク側に別部品を取り付ける必要はなく、コネクターを直接接続可能です。
面倒なホースのねじ込み／ねじ戻し作業は無くなり、作業者による接続作業が簡素化されます。最新のシーリング技術が、貴社のアプリケーションに合った耐圧気密接続を提供します。シールテープやパッキンは一切必要ありません。
ボール・ジョイント式やねじ込み式の接続と比較して接触圧が小さいため、ワーク側の摩耗や変形は最小限に抑えられます。
マーケット
WEH社の歴史
独自のWEH®ジョーロック・メカニズムの開発により、WEH®コネクターの成功が始まりました。WEH社が最初の発明を発表したとき、この非常にシンプルかつ効果的なテクノロジーが、リークテストの効率を飛躍的に向上することになるとは誰も予期しませんでした。
最初のWEH®TW05コネクターは1980年に開発され、1983年に特許申請しましたが、クイックコネクターの長く続くラインナップのほんのはじまりに過ぎませんでした。漏れ・圧力・機能テスト、またガス媒体の充填と排出のための革新的なクイックコネクターが製造され、それぞれ耐圧と気密性を両立した接続を瞬時に達成しました。
WEH社は、精密で最適な生産性向上への情熱に駆り立てられ、長年にわたって広範な製品を開発してきました。現在ではWEH®製品ソリューションは、さまざまな主要な産業セクターで使用されています。
1一般産業
2ガス産業
3自動車産業
4冷却装置・空調産業
5空気呼吸器産業
6製薬、医療、化学産業
WEH®クイックコネクター
内ねじ／外ねじ用
WEH®コネクター 瞬時に接続可能
内ねじまたは外ねじのどちらも対応可能です。WEHテスト用コネクターは、時間のかかるネジの締め付けや緩める作業なしに、瞬時に耐圧気密接続を保証します。用途に応じて、先端のクランプジョーがワークの内側や外側に確実にグリップし、安全な接続をします。
取り扱いをシンプルにし、さまざまな使用事例に適合するよう、WEH®コネクターは、幅広いレンジで手動式、空圧式、完全自動式など対応可能です。圧力容器、流体ライン、油圧・空圧機器、エンジンその他多くの自動車部品のテストで接続ソリューションを行ってきました。

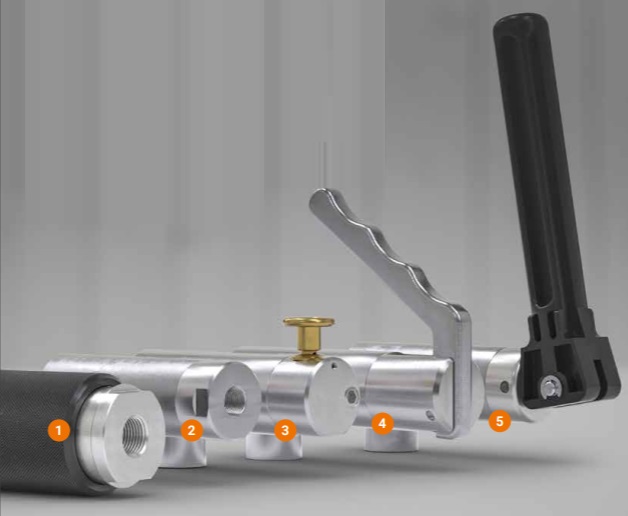

作動方式
- 1手動操作
スライドスリーブ式 - 2空圧操作
外部バルブ・自動制御用 - 3空圧操作
バルブボタン式 - 4手動操作
ハンドレバー式 - 5手動操作
クランプレバー式

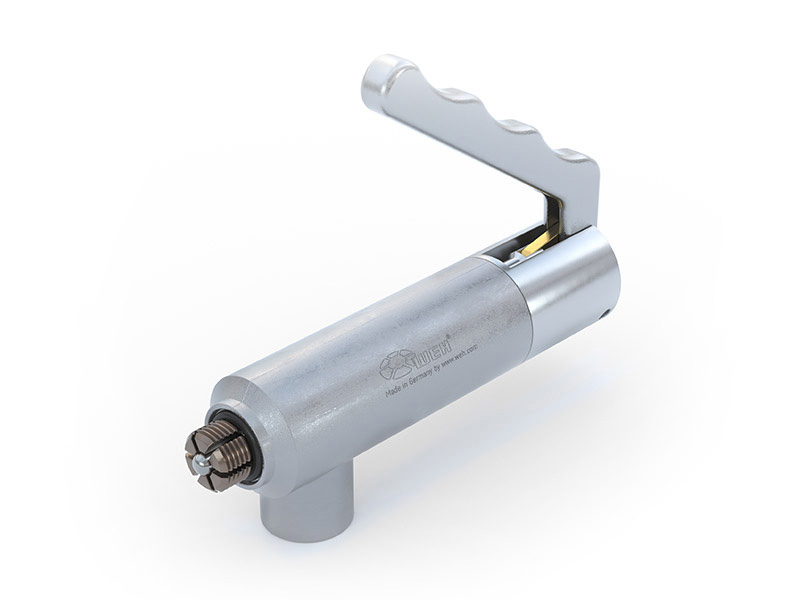

WEH® TW17
内ねじ接続用のクイックコネクター
空圧／油圧機器、エンジン、シリンダー、圧力容器、ホース、設備部品などの圧力・機能テストに使用
使用圧力 真空から最大圧力35 MPa
作動方式 ハンドルレバー手動式（H）、バルブボタン操作空圧式（V）、外部バルブ操作空圧式（P）

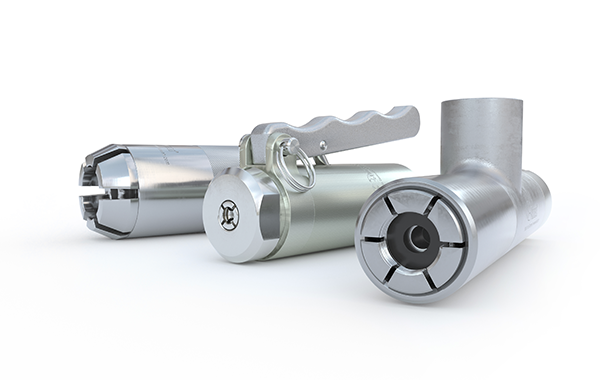

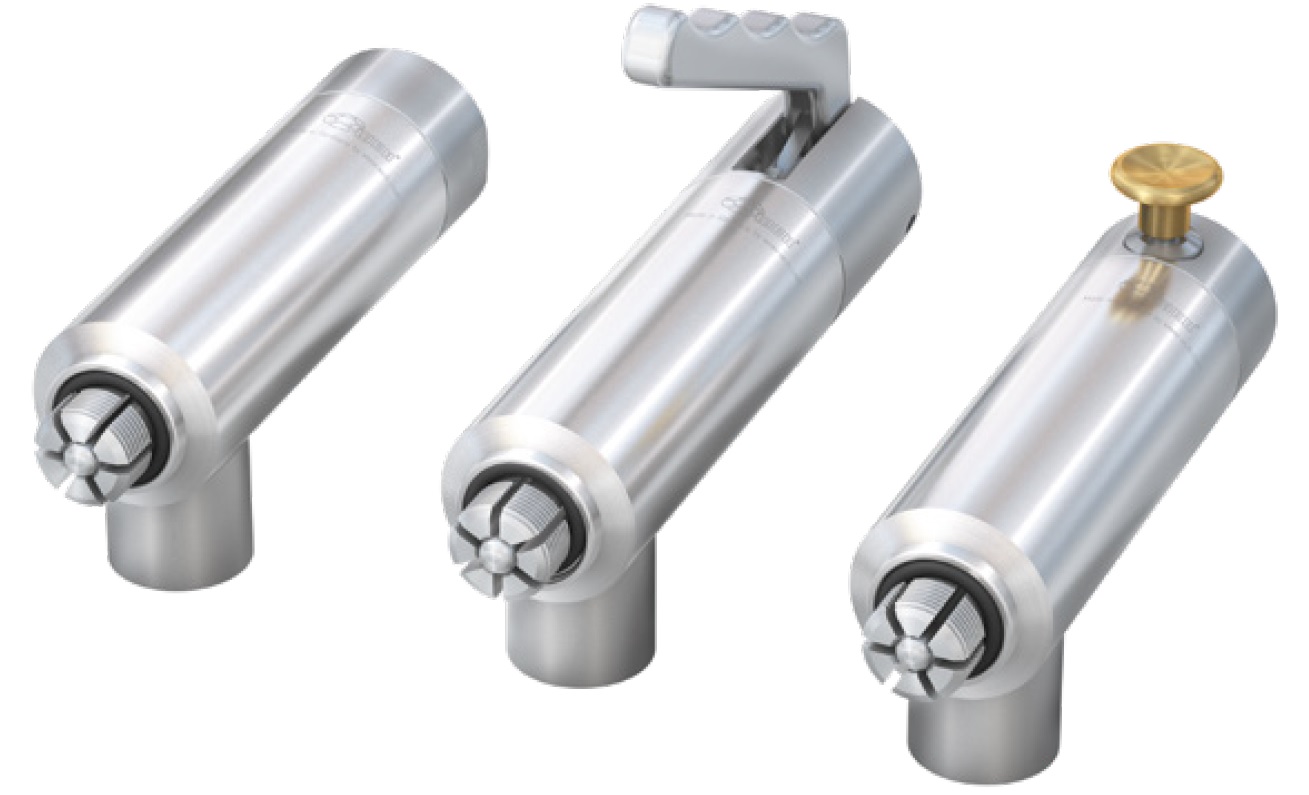

画像左から（P）、（H）、（V）

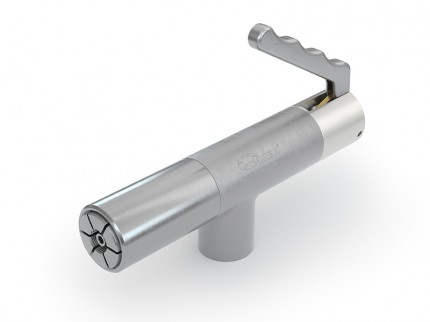

WEH® TW18
外ねじ接続用のクイックコネクター
空圧／油圧機器、エンジン、シリンダー、圧力容器、ホース、設備部品などの圧力・機能テストに使用
使用圧力 真空から最大圧力35 MPa
作動方式 ハンドルレバー手動式（H）、バルブボタン操作空圧式（V）、外部バルブ操作空圧式（P）

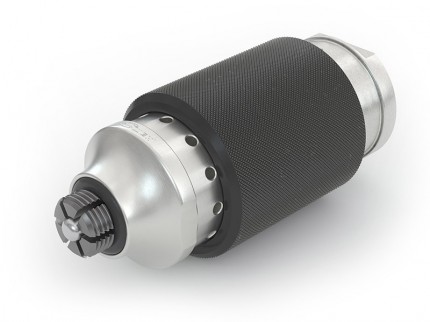

WEH® TW05
内ねじ接続用の空圧専用クイックコネクター
シリンダー、バルブ、設備部品、ピボット・ドライブなどの圧力・機能テストに使用
使用圧力 0.5 - 1.2 MPa（エアー専用）
作動方式 スライドスリーブによる手動操作

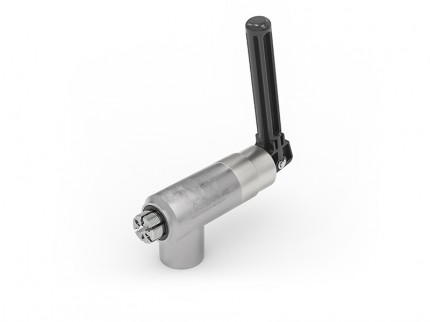

WEH® TW19
内ねじ接続用のクイックコネクター
クランプレバー式でワークに固定する力が強いため、特に高圧の油圧ユニツトにおける圧力・機能テストに推奨
使用圧力 真空から最大圧力35 MPa（油圧専用）
作動方式 クランプレバーによる手動操作

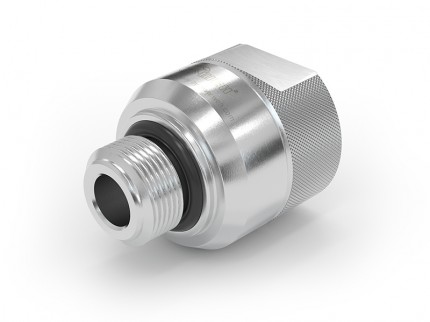

WEH® TW03
内ねじ接続用のクイックコネクター
フィッティング、設備部品、パイプ、ボイラー、タンク、ラジエーターなどの圧力・真空テストに使用
使用圧力 真空から最大圧力34.5 MPa
作動方式 手締め式
※0リングがワークに触れるまでで0K
（内圧を利用したスリーブ・シーリング方式）

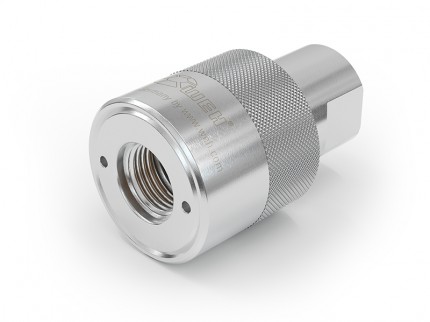

WEH® TW04
外ねじ接続用のクイックコネクター
フィッティング、設備部品、パイプ、ボイラー、タンク、ラジエーターなどの圧力・真空テストに使用
使用圧力 真空から最大圧力5 MPa
作動方式 手締め式
※0リングがワークに触れるまでで0K
（内圧を利用したスリーブ・シーリング方式）
WEH®ユニバーサル・コネクター
ねじ、パイプ、バルジ、拡管／フレア、フランジなど
ネジ接続用のクイックコネクターの他に、さまざまな接続構成に対応したユニバーサル・コネクターも多数提供しています。
バルジ、リム、ストレートパイプ、穴、内径／外径の溝、フランジ、カートリッジ・バルブなどの接続に対応。
WEHのユニバーサルコネクターは、自動車や冷却機器、空調機器などの製造工程で、真空・ヘリウムテストや、漏れ・圧力・機能テストを行うのに最適な製品です。
パイプ径 0.8 mm-77.0 mmまで
幅広い公差 ±0.25 mm
別途シール不要
さまざまな仕様に接続可能

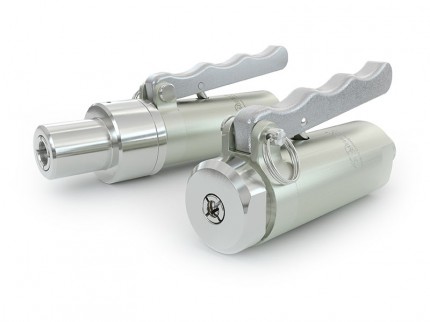

WEH® TW141
ストレートパイプ接続用（外径のシール）のクイックコネクター
熱交換器、空調機器、パイプアセンブリの漏れ・圧力・機能テストに使用
冷却回路への冷媒充填にも使用
使用圧力 真空から最大圧力10 MPa
作動方式 ハンドルレバーによる手動操作

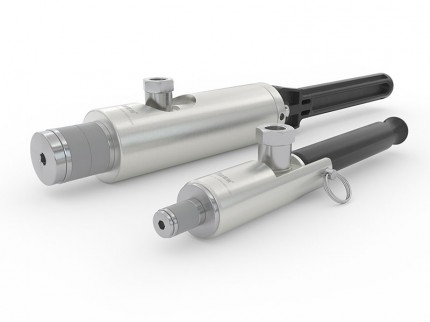

WEH® TW221
ストレートパイプと穴接続用（内径のシール）のクイックコネクター
圧力容器、バルブ、トランスデューサー、コンプレッサー、コンデンサー、配管システムなどの漏れ・圧力・機能・真空テストに使用
使用圧力 真空から最大圧力0.3 MPa
作動方式 クランプレバーによる手動操作

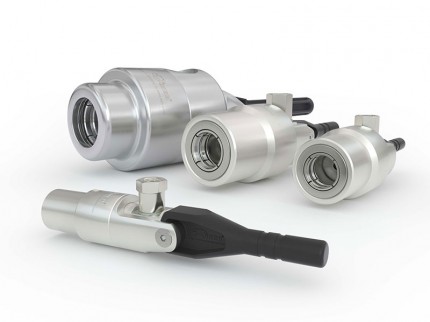

WEH® TW241
ストレートパイプ接続用（外径のシール）のクイックコネクター
熱交換機、圧力容器、バルブ、トランスデューサー、コンプレッサー、コンデンサー、蒸発コイル、配管システム、エアコン、暖房システムなどの漏れ・圧力・機能テストに使用
使用圧力 真空から最大圧力7 MPa
作動方式 クランプレバーによる手動操作

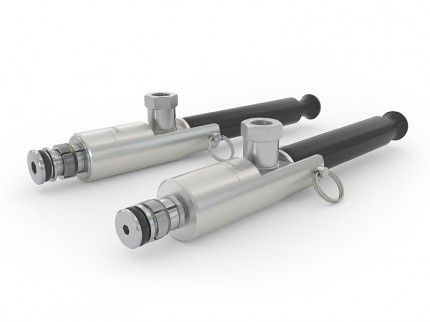

WEH® TW230
ストレートパイプと穴接続用（内径のシール）のクイックコネクター
水中／圧力減衰／ヘリウムテスト、熱交換器、圧力容器、バルブ、トランスデューサー、コンプレッサー、コンデンサー、蒸発コイル、コンポーネントや配管システム、工アコン、暖房システムなどの漏れ・圧力・機能・真空テストに使用
圧力容器、バルブ、トランスデューサー、コンプレッサー、コンデンサー、配管システムなどの漏れ・圧力・機能・真空テストに使用
使用圧力 真空から最大圧力7 MPa
作動方式 クランプレバーによる手動操作

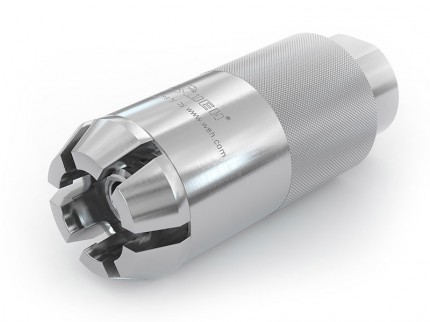

WEH® TW800
バルジ、リム、力ラー、フランジ、スタブまたは外ねじ用のクイックコネクター
圧力容器、コンプレッサー、熱交換器、測定装置、ホース、パイプ、タンクなどの圧力・機能テストに使用
使用圧力 真空から最大圧力5 MPa
作動方式 スライドスリーブによる手動操作

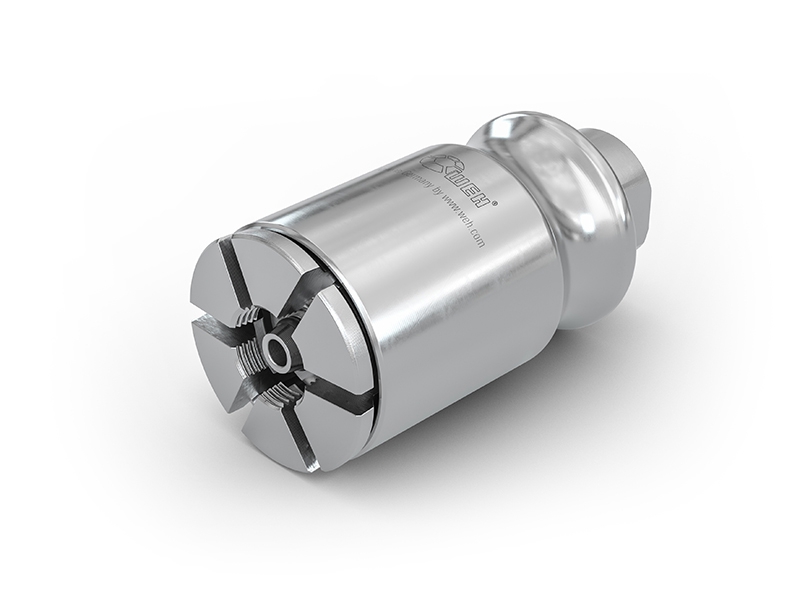

WEH® TW850
バルジ、リム、力ラー、フランジ、スタブまたは外ねじ用のクイックコネクター
圧力容器、コンプレッサー、熱交換器、測定装置、ホース、パイプ、タンクなどの漏れ・圧力・機能テストに使用
使用圧力 真空から最大圧力63 MPa
作動方式 スライドスリーブによる手動操作

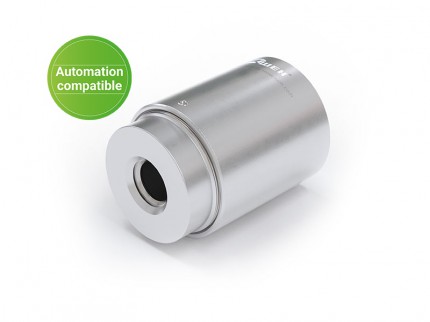

WEH® TW01

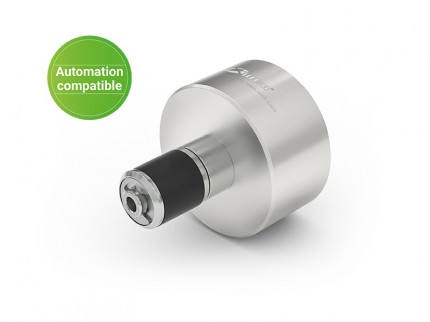

主に自動化装置で使用
ストレートパイプ、穴、内ネジ用のクイックコネクター圧力または真空テストや、リークテスト（圧力減衰、水没／ヘリウム）に使用
その他の用途：充填、圧力および機能テスト、洗浄など接続対象：容器、プラスチック容器、医療コンポーネント、バルブ、ポンプ、フィルター、圧力容器、パイプ接続など
※加圧時は、ワーク、コネクターの固定が必要です
使用圧力 真空から最大圧力0.9 MPa
作動方式 空圧駆動（0.4 - 1.2 MPa）
WEH® TW02
主に自動化装置で使用
ストレートパイプ、ホース、バルジ、フランジ用のクイックコネクター
圧力または真空テストに使用
※加圧時は、ワーク、コネクターの固定が必要です
使用圧力 真空から最大圧力3.5 MPa
作動方式 空圧駆動（0.4 - 1.2 MPa）

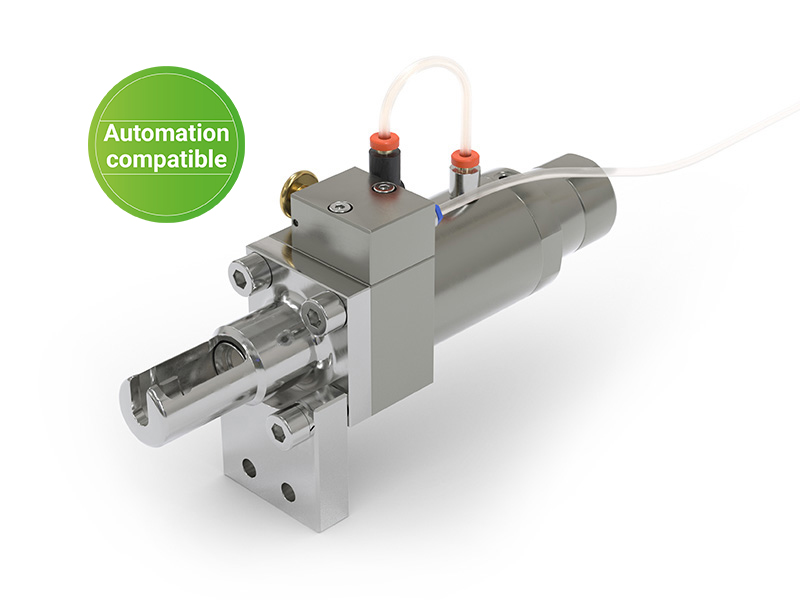

WEH® TW130
バンジョー継手または袋ナットを使用したホース用のクイックコネクター
熱交換器、高圧ホースなどの圧力・機能テストに使用
使用圧力 真空から最大圧力35 MPa
作動方式 バルブボタンによる空圧駆動（0.6-0.8 MPa)
WEH®の品質
- Made in Germany -
40年以上の実績が証明するテクノロジー
WEH社は長い間、品質に対しての独自基準を定めてきました。「Made in Germany」の革新的な製品は、高品質な素材で製造され、高い品質基準を満たしています。
顧客満足度と作業者の安全は、私たちの最優先事項です。当社の高品質への取り組みは、設計から製造、サービスに至るまで、製品のライフサイクル全体を通じて当社の事業プロセスにしっかりと組み込まれています。
全ての製品には厳格な品質と安全性のテストを実施しています。
また、特注品製作も得意としておりますので、お客様のご要望に対して様々なご提案を差し上げることが可能です。
お気軽にお問い合わせください。
