用途

  • ポリウレタンベルト(丸ベルト)の高速溶着・接着

特長

  • 高速振動による摩擦熱で瞬時に溶着
  • 熱源がないため火傷や発火の心配がなく安全
  • 気泡が入らず完全な溶着が可能
  • コードレス・充電式バッテリー型

製品概要

通常、ウレタンベルトの接着に使用される溶着器具は、接着用のコテを使います。これは溶着する温度まで熱したコテを使って、ウレタンベルト(丸ベルト)の両端を溶かし、断面がずれないように溶着する方法です。
対して、BEHAの摩擦溶着機は、高速振動による摩擦熱で接着面を溶かして溶着します。従来のコテの熱で溶かす方式よりも高速で、強固にくっつけることが可能になります。

ウレタンベルト(丸ベルト)溶着の流れ

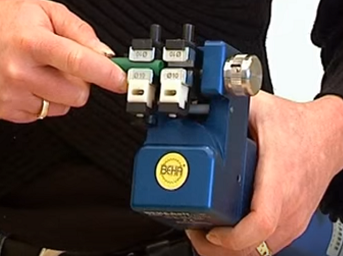

①ウレタンベルトの片側をセットします。

①ウレタンベルトの片側をセットします。

②溶着するもう一方をセットします。

②溶着するもう一方をセットします。

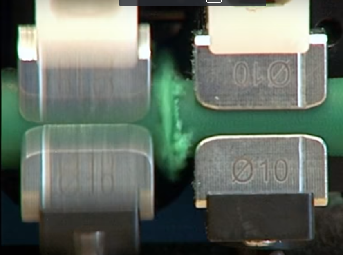

③スイッチをONにすると片側が振動します。

③スイッチをONにすると片側が振動します。

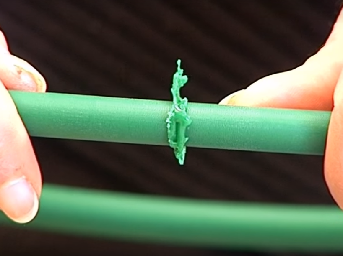

④摩擦熱で溶けて結合されました。

④摩擦熱で溶けて結合されました。

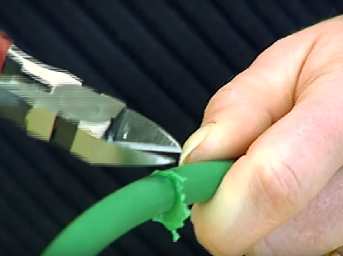

⑤余分な溶着はみだし部をニッパーで除去します。

⑤余分な溶着はみだし部をニッパーで除去します。

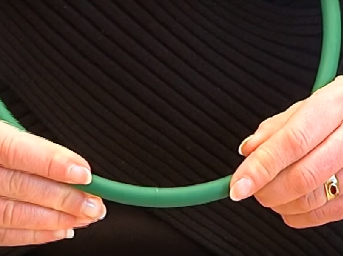

⑥しっかり固定されたことが確認出来ます。

⑥しっかり固定されたことが確認出来ます。

基本スペック

  • 駆動モータ 120V/AC、スピード・コントロール及びON/OFFスイッチ付
  • 摩擦溶着させる高速振動メカニズム
  • クランプ・デバイス、センタリング・レバー及びリリース・ボタン付
  • プロファイル毎に交換可能なクランプ・ジョー
     丸プロファイル用クランプ・ジョー(Φ5-20mm)
     V-プロファイル用クランプ・ジョー(6x4-22x14mm)
  • 圧力強度調整ボタン
  1. 駆動モータ
  2. スピード・コントローラ
  3. オン/オフボタン
  4. 振動メカニズム
  5. クランプ・デバイス
  6. センタリング・レバー
  7. リリース・ボタン
  8. 圧力強度調整ボタン
  9. クランプ・ジョー

べーハ社では下記ウレタンベルトも製造しております。

丸ベルト(中空)φ4.8-15mm
丸ベルト    φ 2ー18mm
V-ベルト    6×4-22×4mm

製品プロモーションビデオ

BEHA社の紹介動画です。摩擦溶着器の取扱説明も行っています。
