用途

  • 超精密加工用ガイド

特長

  • 機械ガイドシステムの剛性、減衰性、必要諸元を計算、推奨するエンジニアリングを行う。
  • PMコントローラは摩耗や複雑なメンテナンス不要でテーブル剛性が増大。

ハイプロスタティック社

自動流量制御弁PMコントローラに特化した油静圧専業メーカー
(ドイツ連邦共和国バーデン=ヴュルテンベルク州ゲッピンゲン)

Hyprostatik本社

第二の地球がみつかる予感。

欧州超大型天体望遠鏡

天体望遠鏡

ヨーロッパ南天天文台(ESO)がチリのセロ・アルマゾネス山(標高3046m)で建設している天体望遠鏡「欧州超大型望遠鏡(ELT: Extremely Large Telescope)」の主鏡は、厚さ5cmの798枚の六角形の鏡で構成されています。鏡の大きさはテニスコート4面分に相当し、現在の大型望遠鏡の15倍の大きさです。
ELTの重要な構成要素である赤外線カメラは、冷却装置と合わせて8t以上もの重さがあります。この重いカメラを細かく滑らかに動かす可動部には、ドイツ・ハイプロスタティック社製の油静圧ポケット技術が採用されています。

このELTには世界中から大きな期待が寄せられています。その期待の中には、「太陽系外には地球のような大気がある惑星があるかもしれない」といった「現実の夢」も含まれています。油静圧ポケットは8tの鏡だけではなく、人類の大いなる「夢」も乗せて回転しています。

エンジニアリングサービス

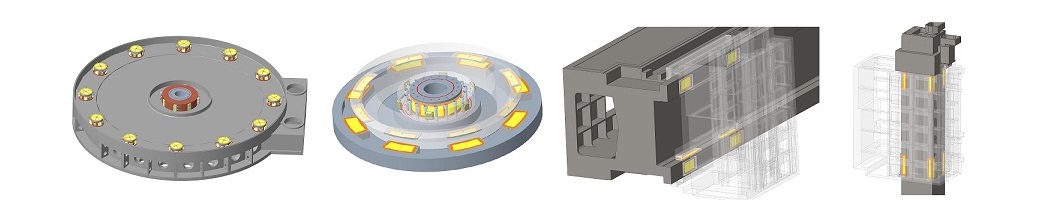

製品画像

お客様のご用途に応じ、最適な静圧ポケット加工図と各種計算書、技術情報をご提供、同時に最適なPMコントローラもご提案します。

※初回にお客様から仕様条件(必要剛性、荷重、速度、寸法)ご提供頂き、Hyprostatik社にて見積計算を行います。お見積後ご発注頂くと、有償にてエンジニアリングサービスを行います。

PMコントローラとは

HYPROSTATIK®社が開発した独自の流量制御弁(PMコントローラ)は、荷重の増減による静圧ポケットの圧力変化に反応して、瞬時に油流量を増減。油膜剛性を変化させることで、油膜ギャップの縮小/拡大を抑えます。 従来の油静圧技術で使用されていたキャピラリチューブやオリフィス方式と比較して4~5倍の剛性を得ることができます。この高剛性を活かし、より高精度な工作機械から天体望遠鏡まで多種の製品に応用されています。

Hyprostatik本社

この商品に
関するお問い合わせ

用途や機能などの諸条件に適した商品をご提案することも可能です。お気軽にお問い合わせください。
お近くの営業所でもうけたまわっております。
