用途
- 工作機械
- 一般産業機械
特長
- FKN：M15～M200の豊富なラインナップ
- FKNA：M20～M200の豊富なラインナップ
■FKD 精密ロックナット
FKD 精密ロックナットはGewinde Ziegler AG（スイス）と福田交易株式会社とのライセンス契約を基に、1985 年から国内で製造される自社ブランド製品です。
FKDブランドのナットは全てISO9001/ISO14001に基づく管理体制で製造されています。加工技術の向上でベアリングはじめ、軸やハウジングなどの加工精度も高精度となり、精密なベアリングを固定する高精度なナットが必要となりました。
ナットねじ部と端面が同時加工で製造された高精度なナットは、組立て時の精度調整時間を最小限に抑え、軸の回転精度を高精度に維持します。
■直角度の影響
左図のように、直角度が管理されていないナットを使用した場合、軸が傾く、軸芯が出ない等の悪影響がでます。また、ベアリングの負荷能力、剛性も低下します。ベアリング端面とナット当たり面の傾きを管理することは非常に重要な作業となります。
左のグラフは、Shaeffler社のベアリングHC7008E.T.P4S.ULを使用し、ベアリング隣接部品の直角度がベアリングの負荷能力、剛性に与える影響を示したものになります。
＜例：ベアリング隣接部品の端面の直角度が5 μ m の場合＞
・ベアリングの負荷能力は約10％減少し、軸受寿命としては約30％減少します。
・ラジアル剛性は約45％減少します。
■FKNシリーズの詳細
| 特徴 | 種類 | |
|---|---|---|
| ナットねじ面と端面を同時旋削加工し、精度のよい直角度で製造されたコストパフォーマンスの高いナットです。軸に対して30°の角度でゆるみ止めセットスクリューが締付けられ、安定した固着力が得られます。繰返し使用してもゆるみ止め機能は変わりません。 | FKN タイプ |
120°× 3 のセットスクリューを円周方向から30°で固定。フックスパナタイプ。 |
| 主な用途 | FKNA タイプ |
120°× 3 のセットスクリューを円周方向から30°で固定。ピンスパナタイプ。 |
|
●工作機械ボールスクリューサポートベアリング用固定ナット
●調整時間を短縮したい箇所のナット
|
||
| ねじの精度 | 詳細 | |
|
● ISO 規格4H 等級 ● 軸のねじ 4h 推奨 |
材質：SCM440
硬度：HRC22-25
表面処理：黒色被膜処理
|
|
※各ナットの寸法/サイズに関しましてはカタログをご参照ください。

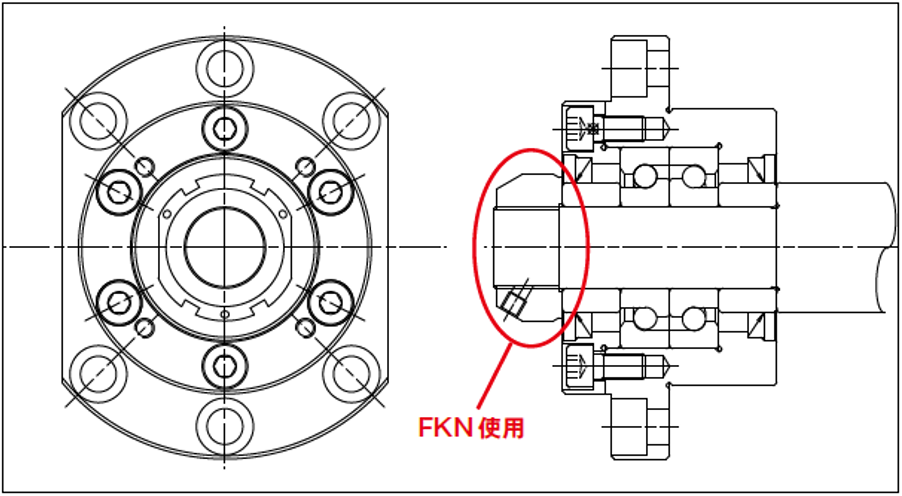

■使用例
この商品に
関するお問い合わせ
用途や機能などの諸条件に適した商品をご提案することも可能です。お気軽にお問い合わせください。
お近くの営業所でもうけたまわっております。
