用途
- マシニングセンタ
- 各種工作機械
- ロボット
- 搬送システム
- 各種装置構成部品（ボールねじ・リニアガイド・ベアリング）
特長
- リアルタイムかつ24 時間体制の自動監視とマシン保護（プロテクション）
- 衝突検知に対する1 ms 以下の反応速度
- CNC と連携した高度なしきい値コントロール
- 低速高負荷衝突も監視可能
PulseNG マシン保護システム
衝突、過負荷・異常振動、アンバランス、構成部品の摩耗、...、装置の重大故障の原因となるこれらの事象から の保護を、PulseNG システムがお手伝いします。
- リアルタイムかつ 24 時間稼働の自動的な監視・保護体制を構築します
- ファナック、三菱、シーメンス等の各社 CNC と連携します
- 高速衝突のみならず、低速高負荷衝突も検出可能です
- 検知した衝突に対して 1 ms 以下で反応します：NC 停止やマシン非常停止のためのアウトプット回路を搭載
- フォース（荷重、応力）・パワー（電力）センサーオプションにより過負荷・異常振動も同時監視することができます
高いカスタマイズ性で「全方位」監視
構成例
最小構成：単一センサーによるコストパフォーマンス重視の監視体制
IBU-NG（制御ボックス）+ PulseNG センサー（デジタル）。
本構成は
監視することが可能です。
拡張構成：マルチプレクサによる「全方位」監視の例
基本構成に
を加えた多重監視構成。
幅広いアプリケーションを保護します！
- マシニングセンタ
- 旋盤
- 研削盤
- ボール盤/フライス盤
- ロボット
- 搬送システム
- 各種装置構成部品（ボールねじ・リニアガイド等の直動部品、ベアリング、他）
専用ソフトウェア PulseNG-hmi
システム設定やリアルタイム監視のためのソフトウェアです。
- 各軸 3000sps の高周波リアルタイムモニタリング
- 強力なイベントログ機能
- 柔軟なしきい値コントロール設定が可能なマネージャ・パネル
- Microsoft Windows：XP、VISTA、7、8、10 に対応（一部 Linux ディストリビューションへもインストール可）
主要コンポーネント仕様
IBU-NG（制御ボックス）
| 寸法 (HxWxD) | 約 121 mm x 42 mm x 120 mm |
| 重量 | 約 370 g |
| 保護等級 | IP40 |
| 衝突への反応速度 | ≤ 1 ms |
| 動作湿度 | 0% - 95% （結露なきこと） |
| 電源電圧 | 18-30 V DC |
周辺機器

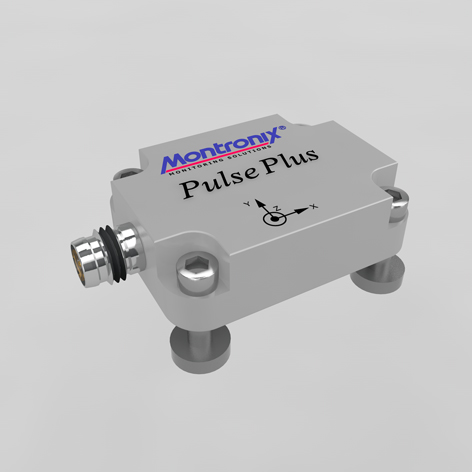

 PulseNG センサー |
3 軸加速度センサー |

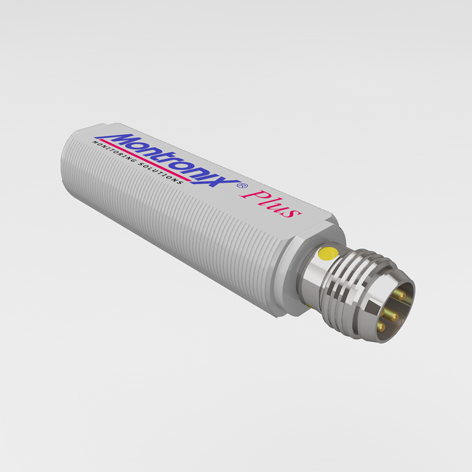

 PulseNG センサー M12 |
3 軸加速度センサー（省スペースタイプ） |

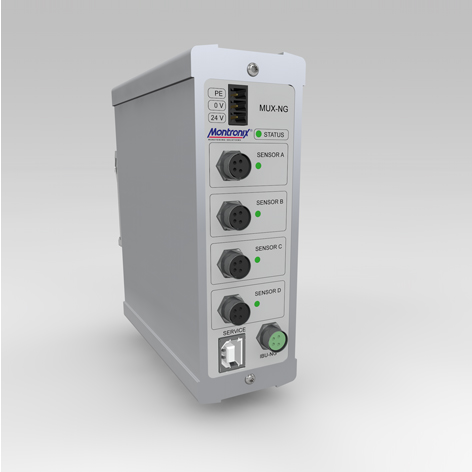

 MUX-NG |
マルチプレクサ |
 StrainLink250-DA |
変位（ゲージ）センサー |

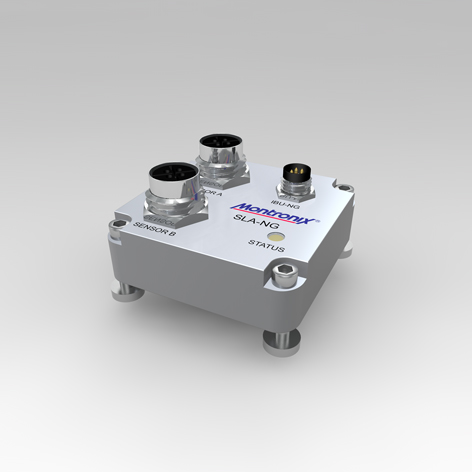

 SLA-NG |
変位センサー用アンプ |

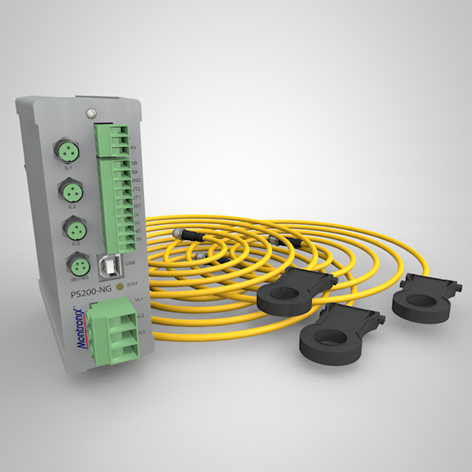

 PS200-NG |
パワーセンサーシステム（センサー+アンプ） |
カタログ
当カタログのPDFファイルはご用意しておりません。
お手数ですが、本社または各営業拠点までお問い合せください。
