用途

  • パワードローバーシステム
    • 工作機械全般
    • マシニングセンター
    • 旋盤
    • 研削盤
    • 複合加工機
  • マニュアルクランプ
    • 各種 ターレット

特長

  • ツールインターフェース  HSK , SK/BT シャンク
  • 皿バネ力を倍力機構により、クランプ力として伝達します。
  • クーラント、パージエアー供給可能
  • ポジションコントローラ・システム (ストローク位置検出)

会社概要

OTT-JAKOB社は、ツールクランピングシステムのリーディングカンパニーです。

長年に渡る経験と豊富な技術ノウハウに基づき、信頼性の高い製品とサービスを供給しています。


HSK テーパーシャンク パワードローバーシステム

ISO 12164 / JIS B 6064
『2面拘束形中空テーパーシャンク』 国際規格準拠

2面拘束形中空テーパシャンク

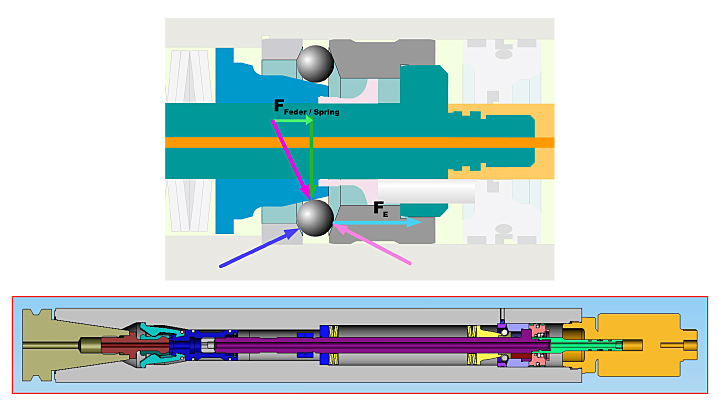

HSK パワードローバーシステム
  • 二面拘束により、高い剛性が得られます。
  • 高いトルク伝達と正確なATC 繰り返し位置決め精度を実現します。
  • シャンク長さが短く、重量も軽いため、工具交換時間が短くなります。

ご要求仕様に合わせたドローバー提案図を作成いたします。

HSK クランピングユニット

HSK クランピングユニット
HSK クランピングユニット外観
  • ブラックコーティングタイプ(標準在庫品)
  • フィンガー保持機能
  • ショートタイプ、補修用、高圧クーラント仕様

など提供可能

ロータリーユニオン

  • クーラント、エアーの供給
  • 主軸直結組込タイプ/アンクランピングユニット接続タイプ
  • 1チャンネル/2チャンネル仕様
  • 最高回転数 75,000 min-1 対応可(1K-GDP)
  • 洩れ検知機能付きタイプ 対応可
ロータリーユニオン
ロータリーユニオン外観

アンクランプユニット

アンクランプユニット
LE95 タイプ外観
  • 豊富なバリエーション 油圧、空圧、電動式タイプ
  • 反力受け機構により、スピンドルベアリングへの負荷を低減
  • ロータリーユニオン(1K-GD タイプ)組込み可能
  • 位置検出用 シグナルリング内蔵可

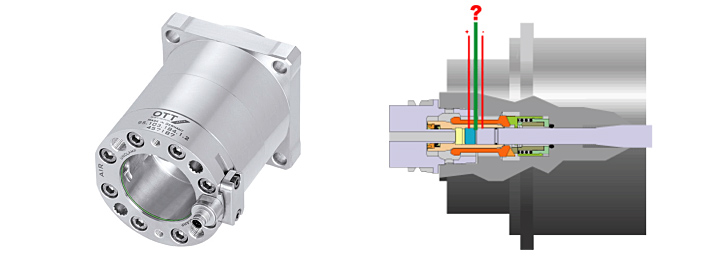

ストローク位置検出システム

ストローク位置検出システム
工具クランプの位置検出    クランプ(ツールあり/なし)、アンクランプ

  • ポジションコントローラシステム
  • INWEST (信号変換器 アンクランプユニット組込タイプ)

OTT-JAKOB HSKパワードローバーシステム

HSK用パワードローバーは大きく以下の2つに分けられます。

  • アンクランプユニットを軸内に組込んだ形式
  • アンクランプユニットをハウジング側に装着する形式
  • いずれの形式でも、ロータリーユニオン、アンクランプユニット、センサーなどさまざまな組合わせを仕様に合わせて選定が可能です。
    軸径(太い、細いなど)、軸長(長い、短いなど)の制限がある場合はお問い合わせください。最適なドローバーシステムをご提案いたします。

    SK/BT シャンク  パワードローバーシステム

    MAS / ISO / DIN / ANSI / JIS
    『 7/24 テーパシャンク』 国際規格準拠

    7/24 テーパシャンク
    SK/BT パワードローバーシステム、クサビ倍力機構(後側)
    • 倍力機構によりバネ力を約 1/2 に減らすことができ、コンパクト設計を実現します。
    • アンクランプに必要な押出力を小さく出来ます。
    • ツールホルダのテーパ部に生じるフレッティングを防止します。

    ご要求仕様に合わせたドローバー提案図を作成いたします。
