用途
- 各種研削盤
特長
- カスタマイズ対応可
- 高速デジタル処理
- FFT解析などのハイエンドロジック搭載
AEセンサー 商品一覧
FFT機能を搭載し、より細かな加工解析が可能なバランスシステムズ社のAEセンサーは、人間の耳では感知できない高周波の振動を検知します。その感度の良さからギャップエリミネーターとしての接触検知だけでなく、ドレスプロセスや研削加工モニタリングとして、研削工程の見える化を実現します。

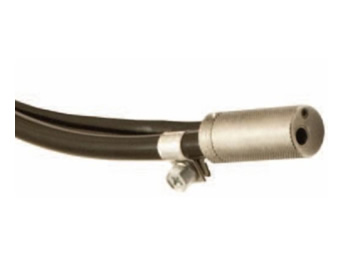

AEセンサー

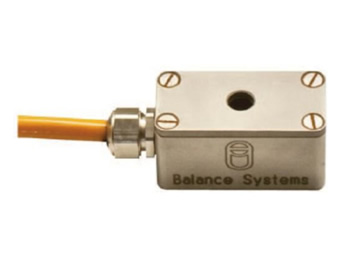

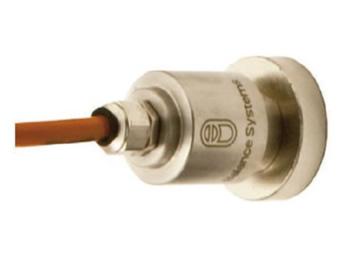

マグネットAEセンサー

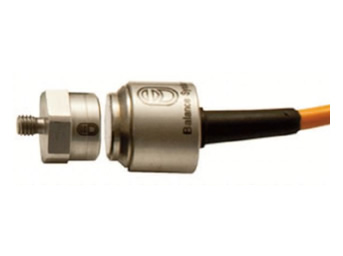

シャフト端面取り付け型AEセンサー

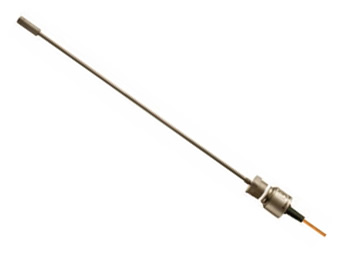

スピンドルシャフト型内蔵AEセンサー

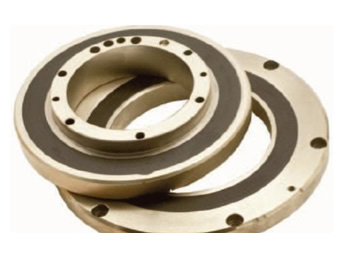

リング型AEセンサー
流体検知式AEセンサー

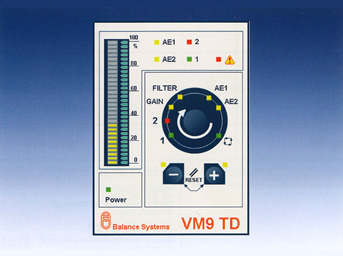

コントローラ
VM25コントローラは、必要な機能に応じてロジックボードを増設できるラックタイプのコントローラです。ボードの種類は30にも及び、操作用ディスプレイはパネルタイプの他、Windows用ソフトも用意しています。プロセスモニタリング、バランシング、ゲージングを一括してコントロールするため、より効率的な制御を可能にし、マシンの付加価値を飛躍的に向上させることができます。
AEセンサーを単体でご使用の場合
AEセンサーと他の製品を組み合せでご使用の場合

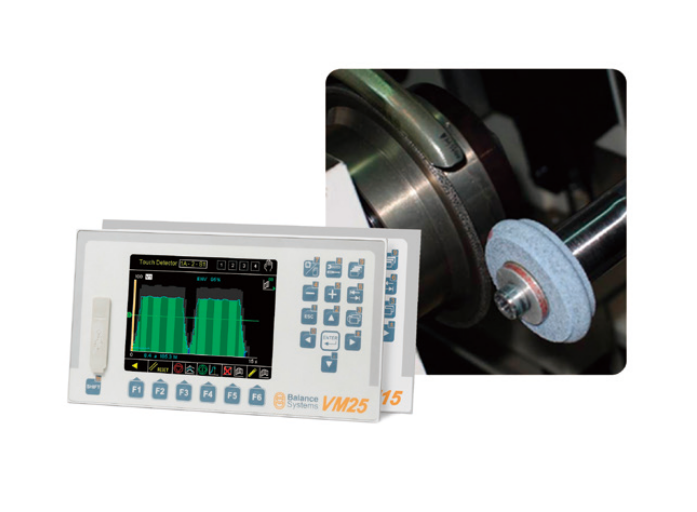

AE信号エンベロープ機能
AEセンサやパワーセンサを用いることで研削・ドレスプロセスの監視が可能となり、研削盤自体の性能が向上します。
事前に登録したAEセンサ・パワーセンサから取得したマスターカーブと実際の研削での信号レベルを比較して、研削・ドレスプロセスが、いつ最適に完了したかを上位の制御装置へ出力することができます。新たに開発されたエンベロープ機能で、研削プロセス効率の最大化を図ります。
メリット
- 1ドレスサイクル中の砥石形状をモニタリング
- 2研削プロセスの監視
- 3加工時間の短縮
- 4砥石の長寿命化(一般・プロファイル)
特徴
- 最大256のタイムゾーン(各ゾーンでマスターカーブと瞬時値を比較)
- 4個のしきい値設定
- トリガー信号によるオートスタート
- サイクルを自己学習
- 接触&衝突コントロール
- NCによる自動制御(デジタルI/O, Profibus, Profinet)
- マスターカーブを自在に編集
- 操作パネル・HMIの双方に対応
- VM15・VM25両シリーズに対応
- 同時2プロセス処理可能
- 最大16パートプログラム保存可能
互換性
エンベロープ機能は、現在お使いのVM25・VM15に組込み可能です。
機能性
マスターカーブとの比較プロセスの際、ディスプレイは各タイムゾーンにおいて、AE信号レベルが許容値に収まっているかどうかを表示し、上位コントローラにリアルタイムで信号を送信するので、異常発生時は瞬時にアクションを起こすことができます。
プロセス終了時には、すべての時間域において、実際のAE信号レベルがエンベロープ許容値に収まっていたかどうかの判定結果を出力します。
エンベロープ機能には、接触検知と衝突検知も含まれており、バックグラウンドで常に状態監視も行っております。
さらに従来方式のパートプログラムによるしきい値設定を有効にした状態で、別途専用のトリガー信号を用いれば正確なタイミングのエンベロープ監視を実行できます。
マスターカーブの取得や比較過程の開始タイミングは、接触信号もしくは外部トリガーから選択することができるため、あらゆる状況への適用を実現します。
操作パネル / HMIソフトウェア

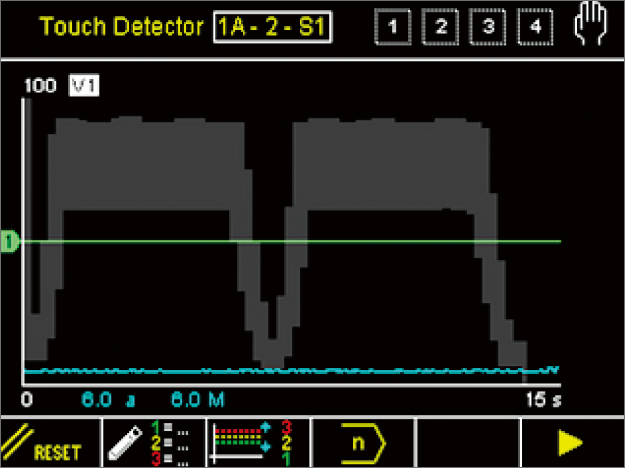

- 1マスターカーブの取得
システムがプロセスのサイクルを自動で認識し、マスターカーブを取得します。マスターカーブは複数保存することが可能です。

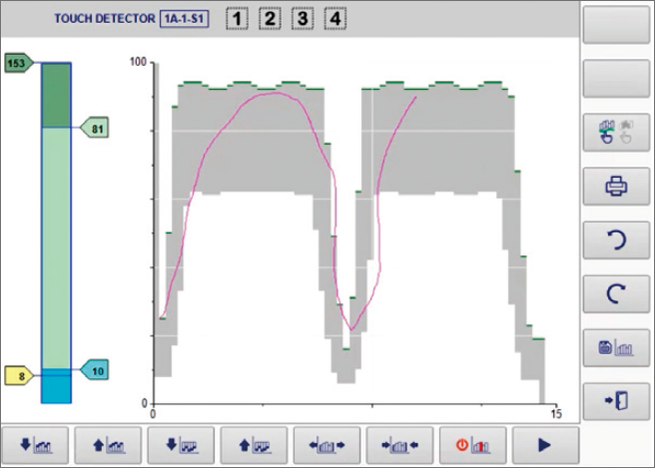

- 2マスターカーブの編集
取得したマスターカーブ形状を自由に編集することができます。

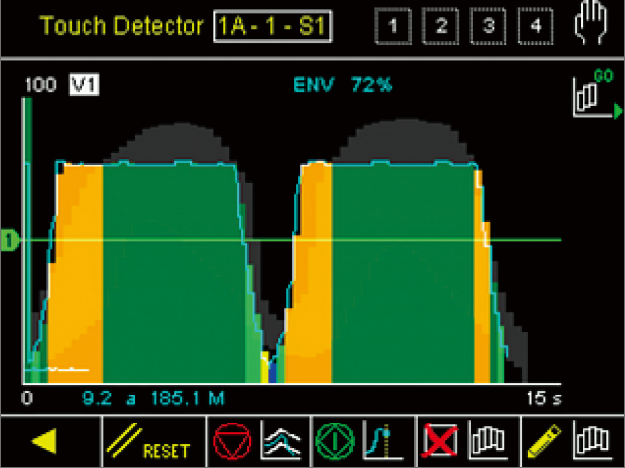

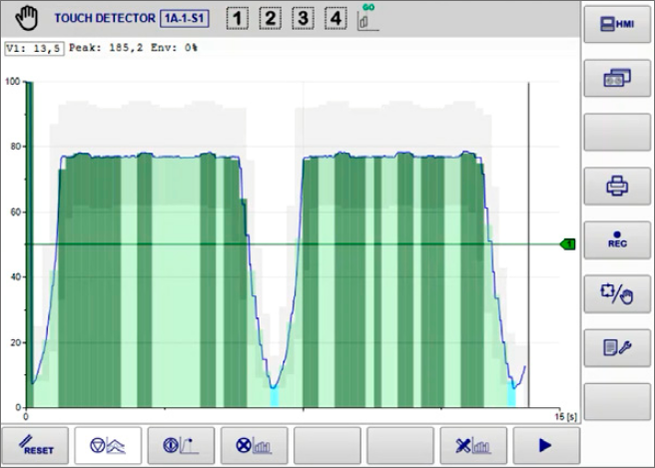

- 3マスターカーブとの比較
AEセンサもしくはパワーセンサからの瞬時値とマスターカーブとを比較します。瞬時値が、許容値に収まっていれば緑色、下限を下回れば黄色、上限を超えればオレンジ色で表示するため直感的に状況を把握できます。また、瞬時値が許容値を外れた場合は、上位コントローラに信号を出力するため、ただちに異常を検知することができます。
