用途
- ロボットによるバリ取り自動化
(切削後の2次バリ、鋳バリなど）
特長
- 様々なバリにも対応できるフローティング・システム（PAT.P）
- エアーモーターなので長時間使用しても発熱しない
- エアーモーターなのでケーブル断線などの電気的トラブルがない
- スピンドル回転はミクロンの高精度
- 高い耐久性
１．フローティングホルダー搭載エアースピンドル
高精度・高剛性、フローティング力調整可能

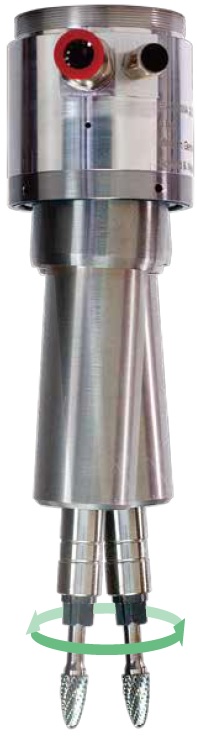

360°方向に先端から10mmの位置で最大左右約7mm移動します。
BIAX社（ドイツ）の開発したエアースピンドルは、高精度・高剛性で使用する刃物に応じて回転数は12,000、22,000、30,000、40,000（min-1）から選択することが可能です。

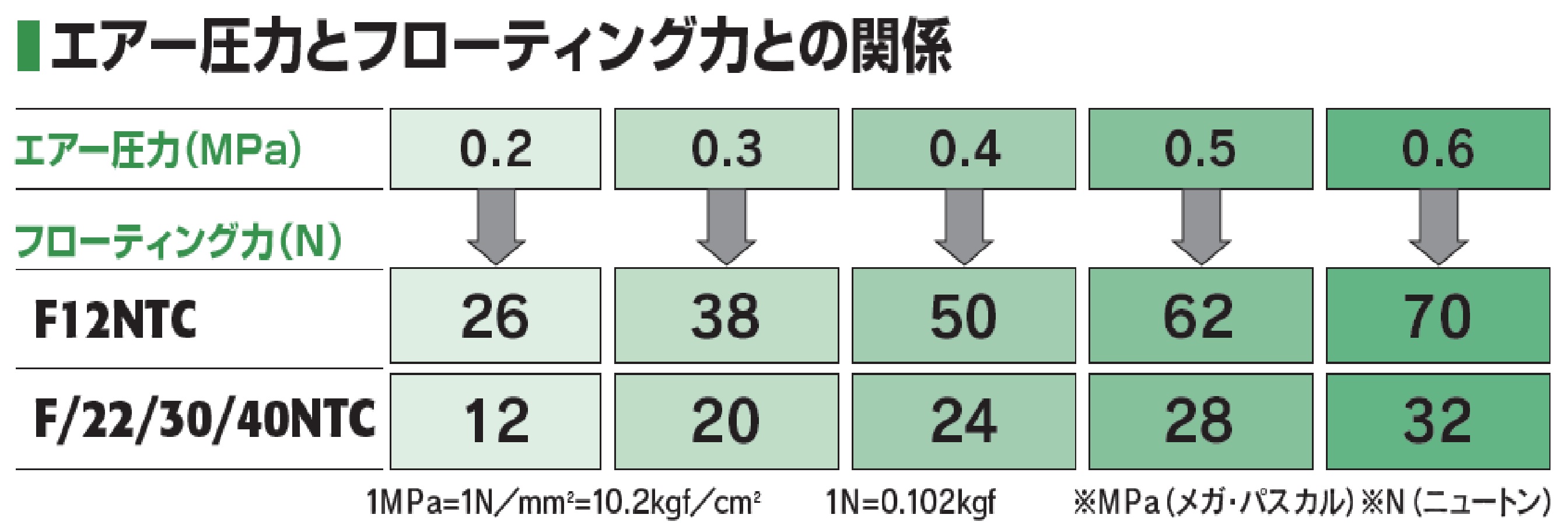

また、フローティング力はエアーの圧力により、最大で70Nまで幅広いレンジで調整することができ、切削後の小さい返りバリから、鋳バリなど大きバリにも対応できます。
コンパクトで軽量な設計のため、5kg可搬など小型の多軸ロボットにも搭載可能です。
仕様
| 型式 | 回転数 | 最大出力 | 最大トルク | 対応コレット径 | 最大刃物径 | エアー消費量 | 重量 |
|---|---|---|---|---|---|---|---|
| F12NTC | 12,000min-1 | 400W | 0.80Nm | 6、8、10mm | 15mm | 790ℓ/min | 2,350g |
| F22NTC | 22,000min-1 | 310W | 0.51Nm | 3、6、8mm | 12mm | 500ℓ/min | 1,900g |
| F30NTC | 30,000min-1 | 240W | 0.24Nm | 3、6、8mm | 10mm | 400ℓ/min | 1,600g |
| F40NTC | 40,000min-1 | 240W | 0.24Nm | 3、6、8mm | 8mm | 400ℓ/min | 1,600g |
＊回転数、最大出力、最大トルク、エアー消費量は0.6 MPaでの値です。
＊コレットは全て標準仕様として6㎜用が付属します。
ロボット接続用アダプタ―
フローティングホルダーとロボットを簡単に接続するための専用アダプタ（Ｍ60×1メネジ）を用意しております。
アルミ製となっており、ロボットのフランジ面に合わせた孔をあけるだけで使用いただくことが可能です。
（対応機種：F12NTC、F22NTC、F30NTC、F40NTC）
納品時

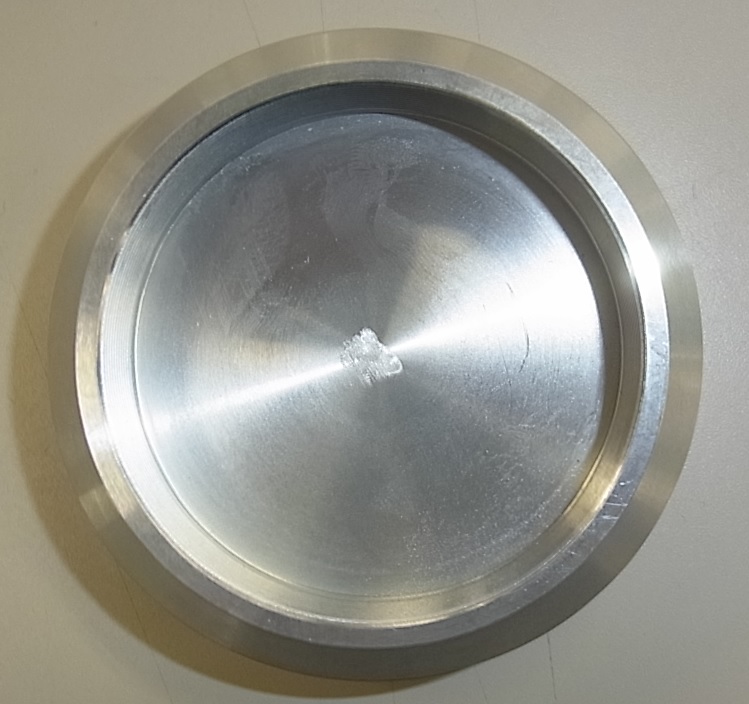

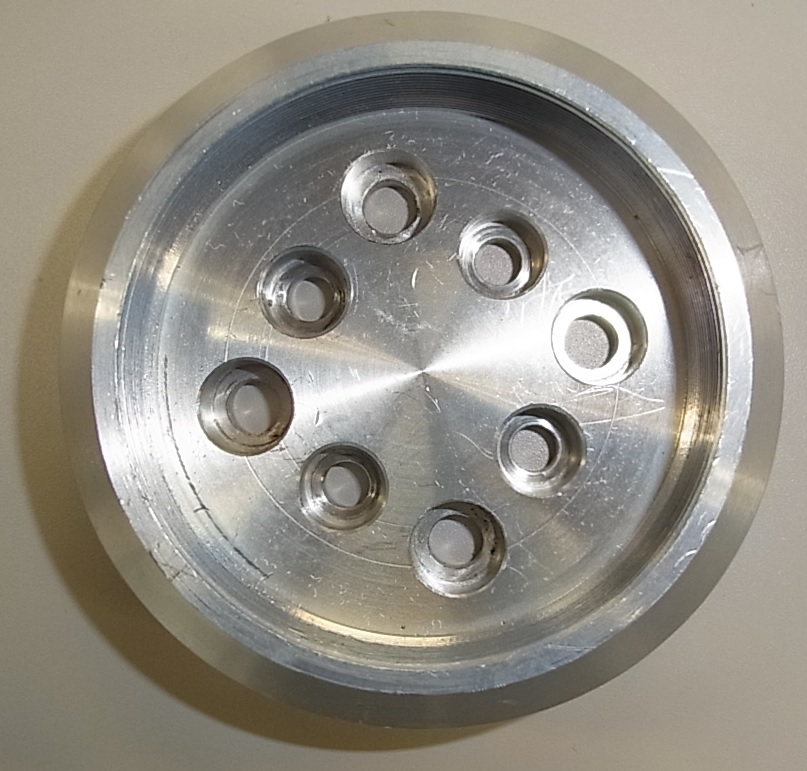

お客様 加工例

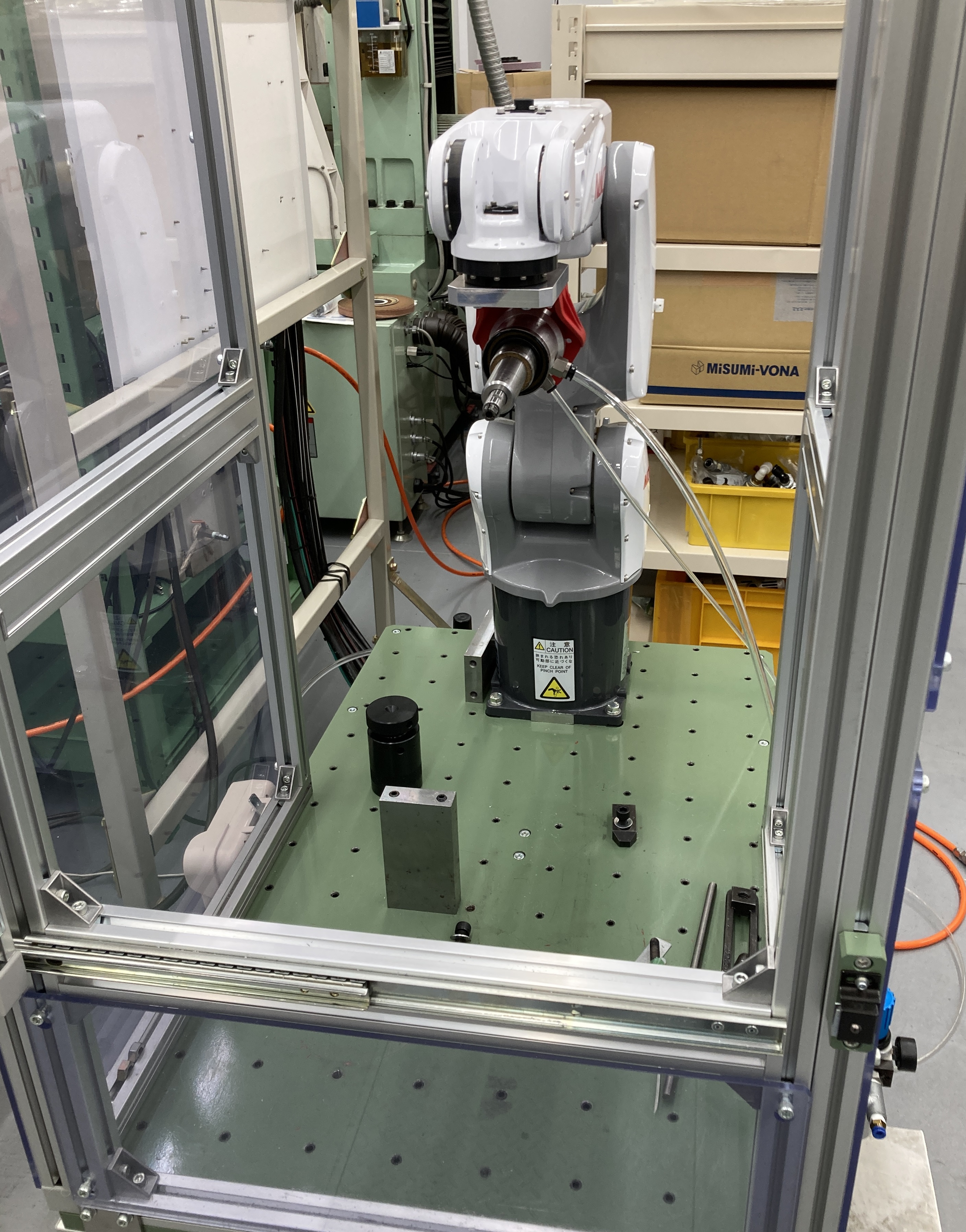

ロボット接続イメージ
バリ取りエアースピンドル(フローティングホルダー搭載) 紹介動画
２．高出力・低回転数仕様エアースピンドル

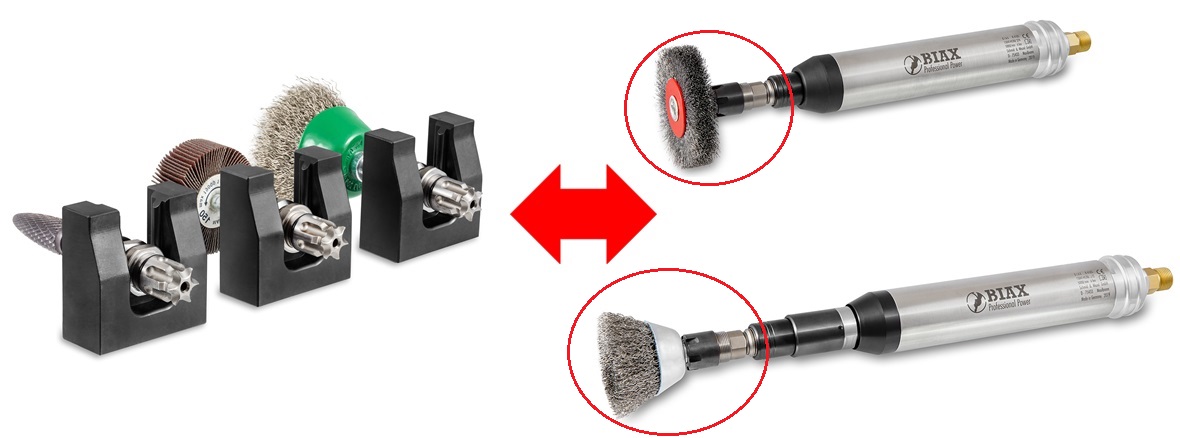

ワイヤーブラシなど低回転数で大きなトルクが必要な先端工具を使用する場合に有効なロボット用スピンドルです。標準コレット式に加えて、2021年からは新製品としてワンタッチ交換可能なコレット仕様のSWタイプと、さらにアキシャル方向にフローティングさせる機構を追加した仕様のSW AXタイプもあります。SW・SW AXタイプでは、専用コレットホルダーとコレット・チェンジ・スタンドを使用することで、先端工具の交換をロボットなどで自動で行うことが可能となります。(コレットATC対応)
仕様
| 型式 | 回転数 | 最大出力 | 最大トルク | 対応コレット径 | 最大ブラシ径 | エアー消費量 | 重量 |
|---|---|---|---|---|---|---|---|
・R4102 ・R4102 SW ・R4102 SW AX |
1,700min-1 | 750W | 6.0Nm | 6、8、10mm | 100mm | 850ℓ/min | 1,400g |
・R4105 ・R4105 SW ・R4105 SW AX |
5,000min-1 | 750W | 2.5Nm | 6、8、10mm | 80mm | 850ℓ/min | 1,400g |
| 型式 | 回転数 | 最大出力 | 最大トルク | 対応コレット径 | 最大刃物径 (最大砥石径) |
エアー消費量 | 重量 |
|---|---|---|---|---|---|---|---|
・R4112 ・R4112 SW |
12,000min-1 | 400W | 0.8Nm | 6、8、10mm | 24mm (15mm) |
790ℓ/min | 750g |
＊回転数、最大出力、最大トルク、エアー消費量は0.6 MPaでの値です。
＊コレットは全て標準仕様として6㎜用が付属します。

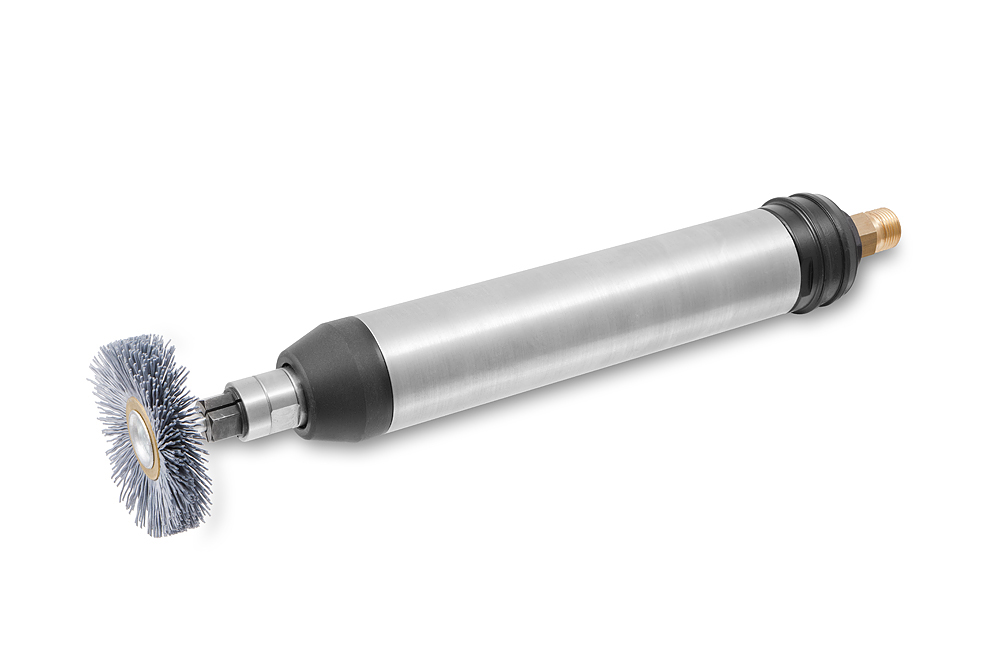

R4105
(標準)

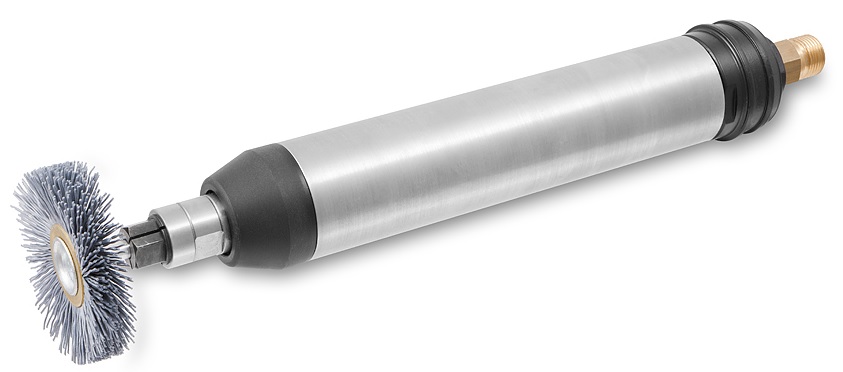

R4105 SW

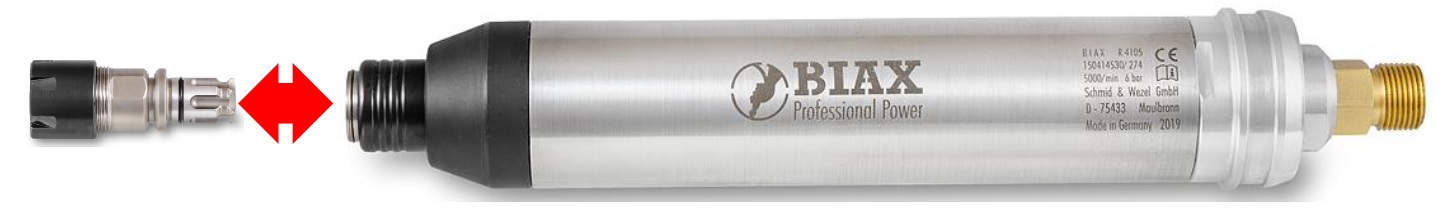

(ワンタッチ・コレット式)

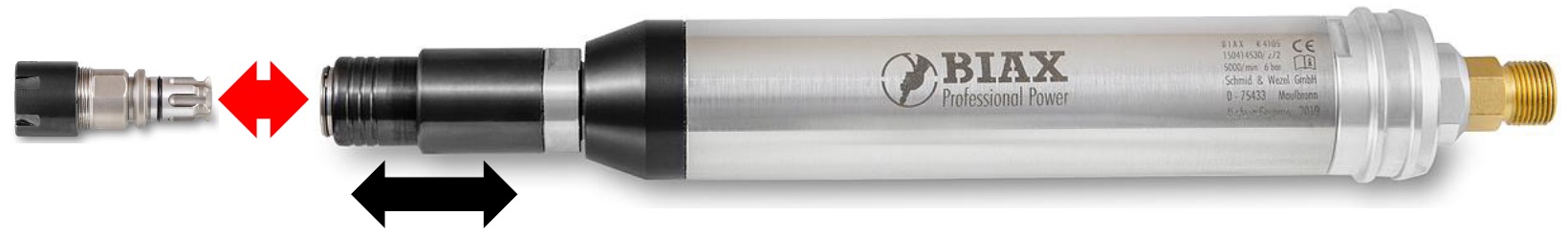

R4105 SW AX
(ワンタッチ・コレット式)
＊アキシャル方向フローティング機構付き
コレットホルダー(ER16)
＊SW(AX)タイプ専用

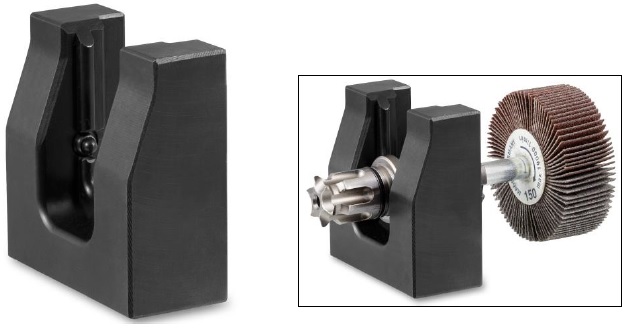

コレット・チェンジ・スタンド
＊SW(AX)タイプ専用
＊使用イメージ＊
バリ取り・テストカットについて
お客様のワークをお預かりしてテストカットも行っています。
当社テクニカルセンターにて、6軸ロボット(7kg可搬)にBIAXスピンドルを搭載して、お預かりしたお客様のワークを実際にバリ取り（テストカット）することが可能です。
なお、お客様へBIAXスピンドルのデモ機をお貸しして試しにご使用いただくことも可能です。
お客様のワークをお送りいただくことで、バリに適したスピンドルや刃物(超硬ロータリーバー)の選定・ご提案も行わせていただいておりますので、ご相談ください。
＊バリ（ワーク）の一部のみを加工するテストを基本無償で対応させていただいております。
＊ロボットシステム一式としての導入もご提案可能です。
＊ワークのサイズ、バリ取り内容により対応できない場合もございます。
＊ロボットシステム一式としての導入もご提案可能です。
＊ワークのサイズ、バリ取り内容により対応できない場合もございます。
