Lecureux 精密トルク電動ドライバー LECUREUX ルクルー

高い汎用性

ドライバー本体は必要な仕様（トルク・回転数）に合わせて複数の種類から選択可能で、その制御は小型のコントローラーを使用することで誰でも簡単に行うことが可能です。
また、先端のヘッドやビットは簡単に交換することができ、1本のドライバーで複数の種類のネジ締め作業が可能となります。
本体重量は約20～200gと非常に軽量で、人間工学に基づいたデザインで設計されているため、作業者が長時間使用しても疲れません。また、手作業での使用以外に、専用コントローラーボードを使用することで、自動装置への組込対応も可能です。

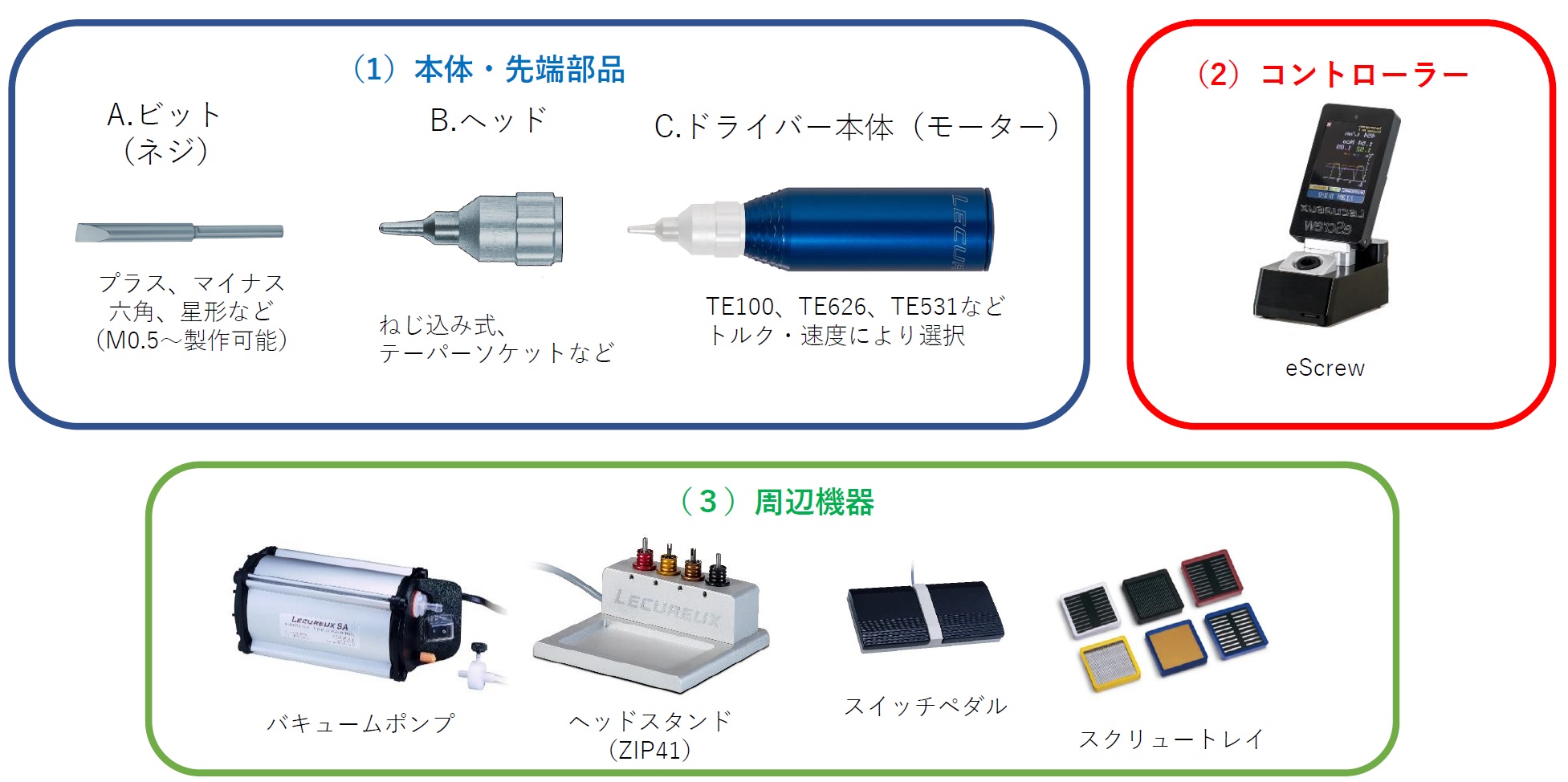

(1) 本体・先端部品

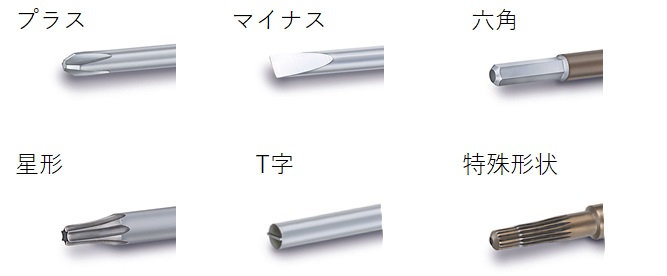

A.ビット

ビットには、プラス・マイナス・六角・星形・T字などの種類がございます。
サイズや形状によりお選びいただくことが可能となっており、形状によってはは特殊形状についても製作可能です。
選定の際には、ネジのサンプル、図面、ネジ径や形状のわかる資料などが必要となります。

B.ヘッド

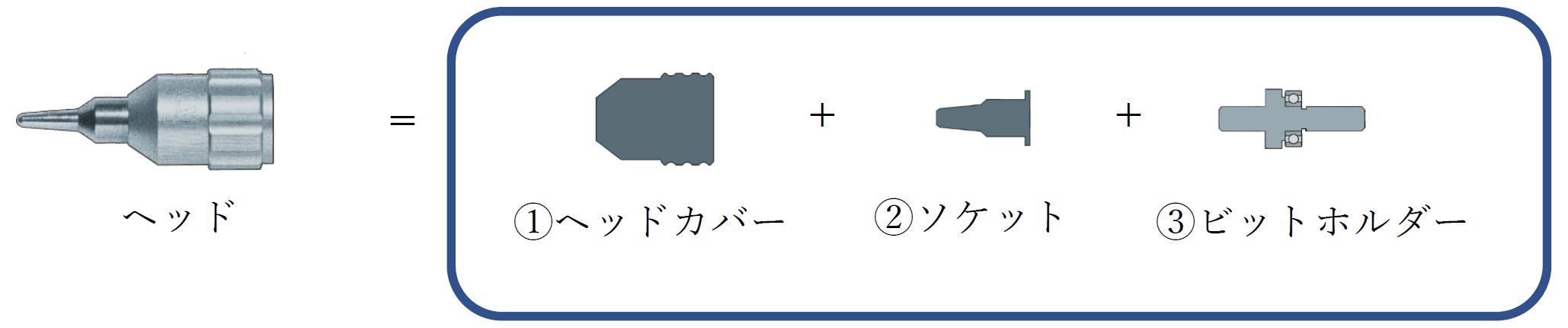

ヘッドは、下記の3部品（ヘッドカバー、ソケット、ビットホルダー）で構成されています。

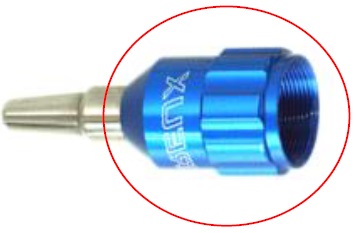

① ヘッドカバー

・標準はねじ込み式となっております。
・ヘッドカバーの色はビットの径によって異なります。(0.1mm単位)
　例.φ0.7mm オレンジ、 φ0.8mm グレーなど

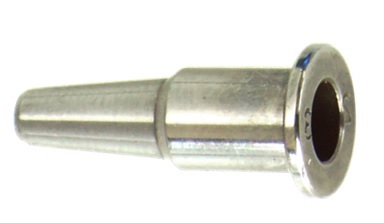

② ソケット

・標準仕様は穴径（ビットの径）により2 種類に分かれます。
（サイズ1：Φ0.50～2.60mm 、サイズ2：Φ2.80～4.50mm）

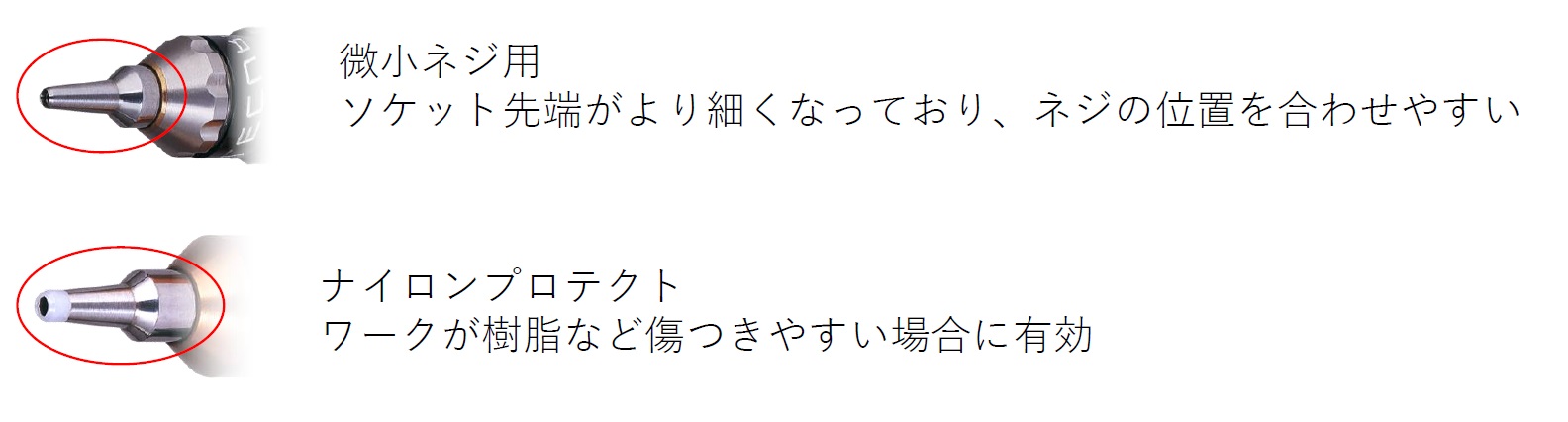

※ソケットは仕様により下記のようなオプション品もご提案可能です。

③ ビットホルダー

・ビットホルダーは全てのドライバー共通です。
・ビットを挿入してネジで固定し使用ます。

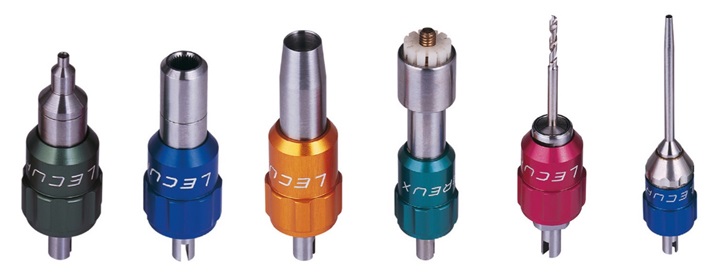

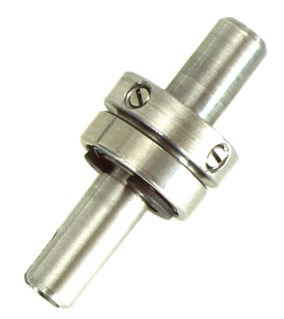

※特殊仕様のヘッドについて

ヘッドは、使用用途によって特殊仕様でのご提案も可能です。
　※ウィンディング用（時計ダイヤル調整）、ドリリング用、など
　※下記は特殊仕様ヘッドの一例です。

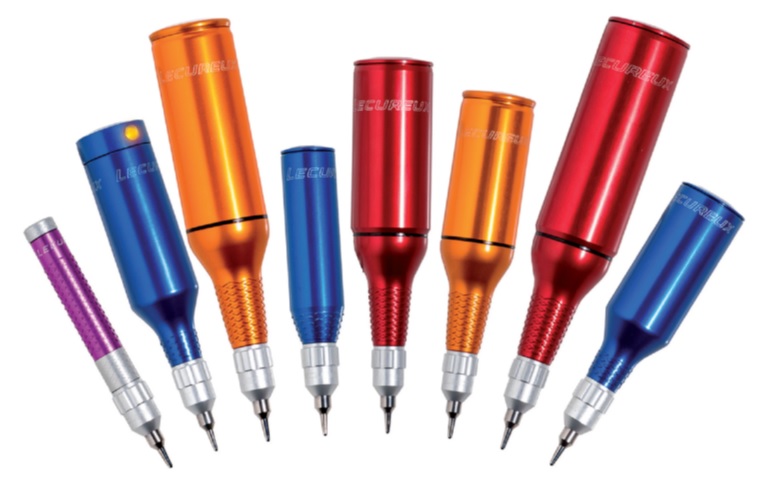

C.ドライバー本体

ドライバー本体は、必要なトルク・回転数に応じて選択が可能です。

① TE-100

・一番小さく、軽い機種です。
・精密なトルクのねじ込みの最適です。

　　　　　　 　　　　　　 　　　　　　

型式	トルク m・Nm	回転数 min-1	同径 mm	全長 mm	重量 g
TE-100	0.5～14	80～600	10	69	21

② TE-120（3種類）

・小型で軽い製品です。
・トルク・回転速度は3種から選択可能です。

　　　　　　 　　　　　　 　　　　　　 　　　　 　　　　 　　　　　　 　　　　　　 　　　　　　 　　　　 　　　　　　 　　　　　　 　　　　　　

型式	トルク m・Nm	回転数 min-1	同径 mm	全長 mm	重量 g
TE-120-E-11	5～45	80～500	20	74	53
TE-120-E-22	15～60	100～400	20	74	59
TE-120-E-41	30～120	50～300	20	74	61

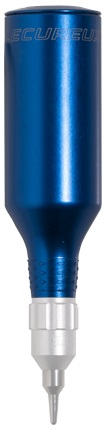

③ TE-626（4種類）

・コンパクトで人間工学に基づいた設計となっています。
・最大回転数も高く使いやすい製品です。
・トルクは3種から選択可能です。（回転数は同じです）
・TE626Eは本体にLEDが付いていません。
（LEDつきはねじ込み完了時、音と同時にLEDが点灯します）

　　　　　　 　　　　　　 　　　　　　 　　　　 　　　　 　　　　　　 　　　　　　 　　　　　　 　　　　 　　　　　　 　　　　　　 　　　　　　 　　　　 　　　　　　 　　　　　　 　　　　　　

型式	トルク m・Nm	回転数 min-1	同径 mm	全長 mm	重量 g
TE-626E	3～25	100～600	26	80.2	96
TE-626E-LED	3～25	100～600	26	80.2	96
TE-626-E2	5～50	100～600	26	92	109
TE-626-E4	15～90	100～600	26	104.5	151

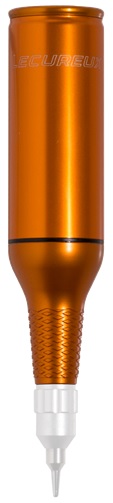

④ TE-429

・高トルク用製品です。

　　　　　　 　　　　　　 　　　　　　

型式	トルク m・Nm	回転数 min-1	同径 mm	全長 mm	重量 g
TE-429	20～175	100～500	29	117	206

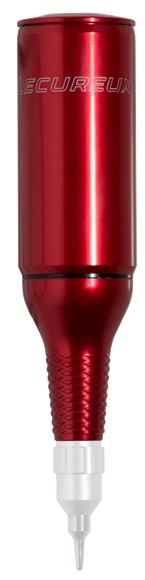

⑤ TE-531（2種類）

・トルクの一番高い製品です。
・HPタイプはトルクが高く、回転数が低いです。

　　　　　　 　　　　　　 　　　　　　 　　　　　　 　　　　　　 　　　　　　

型式	トルク m・Nm	回転数 min-1	同径 mm	全長 mm	重量 g
TE-531	30～260	100～500	31	114	215
TE-531-HP	40～350	70～400	31	129	218

(3) 周辺機器

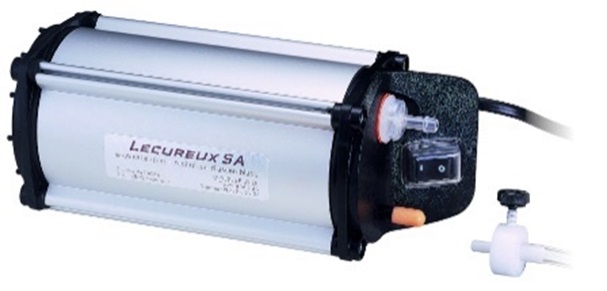

① バキュームポンプ

　　

ドライバー先端からエアーを吸引して、スクリュートレイのネジを吸着するために使用します。
（AC100V電源使用）

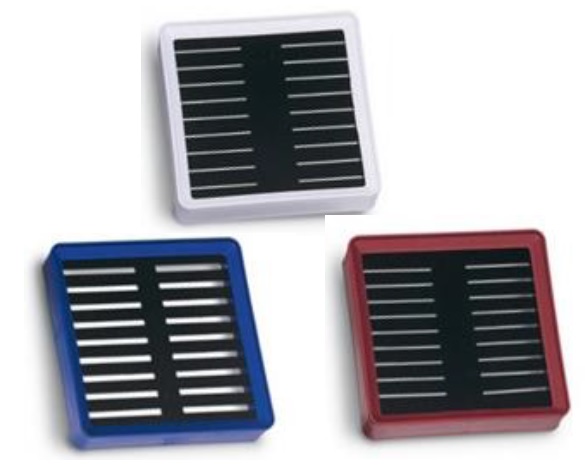

②　スクリュートレイ

　　

ネジを垂直に立てて準備しておくためのトレイです。
複数のネジを入れてカバーをかぶせて振ると、垂直にセットされます。溝の幅は0.1mm毎に用意可能です。

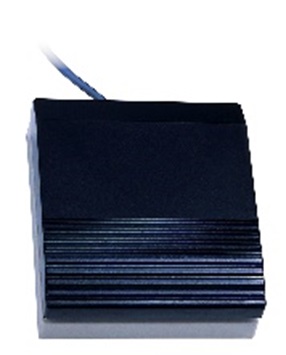

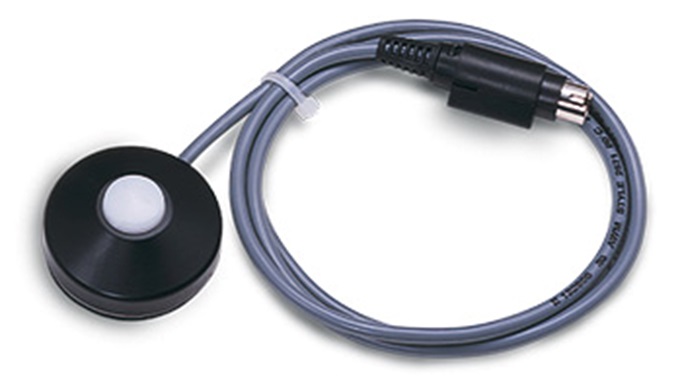

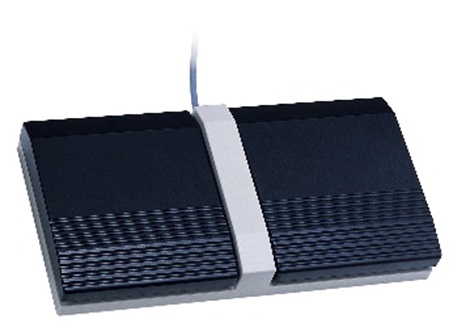

③　スイッチペダル・プッシュボタン

　　

ペダルを踏む／ボタンを押すことよって、
・ON／OFF
・正転／逆転
などをコントロールすることが可能となります。
（各動作はコントローラーで設定可能）

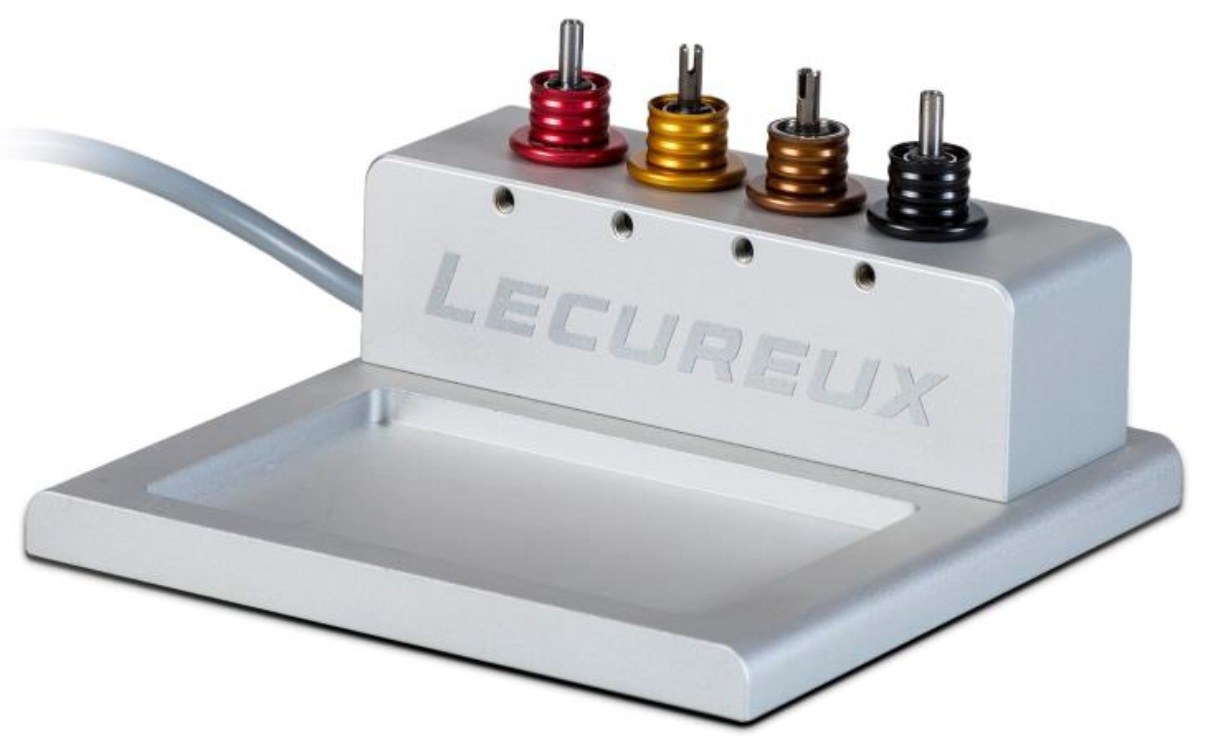

④　ヘッドスタンド　ZIP41

　　　
　　　

　　

1つの本体で複数のネジを使用する際に有効。 　　
ヘッドを交換すると自動で指定プログラムに切替可能。

　

その他

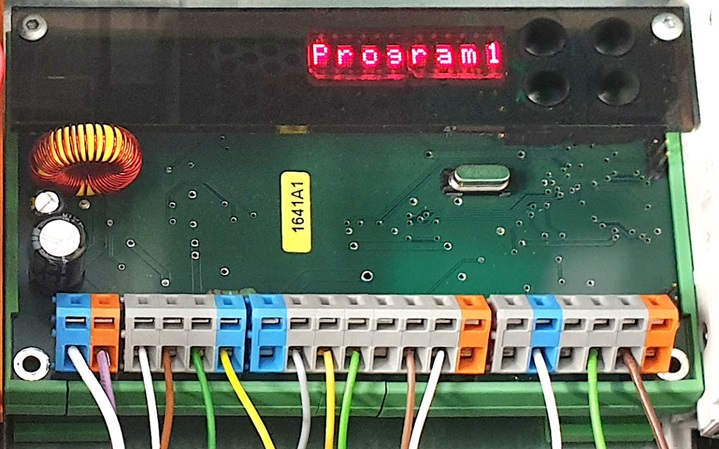

本ドライバーは手動での使用以外に、専用機に搭載して自動化の対応も可能です。
その際 コントローラーは、組み込み専用のTE-QCボードをご用意しております。

自動化対応については仕様確認が必要なため、別途ご相談ください。
