主軸の小型化を実現する

― 新製品の「WDLシャフトカバードアンクランピングユニット」についてお教えください。

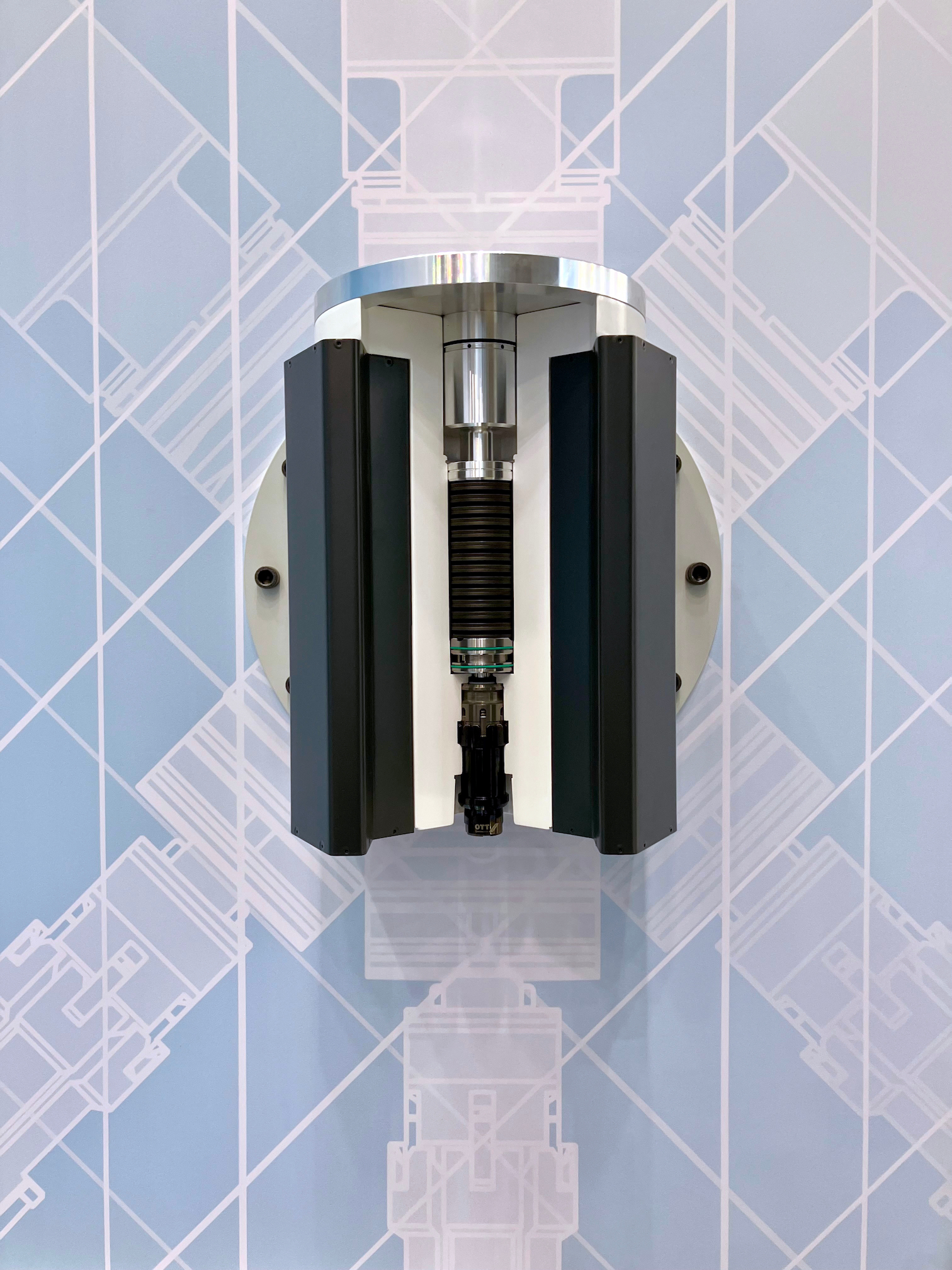

野々村　HSK-A63ツールインターフェースで、全長350mmのコンパクト主軸を実現するアンクランピングユニットです。
工作機械の主軸設計者にとっては魅力的な製品です。

― 主軸を小さくしたい、短くしたい、というニーズが高い？

野々村　はい。工程集約のため、複合加工機へのニーズが高まっており、工作機械メーカー各社は、たとえば旋盤ベースの複合加工機を多数開発しています。今回開発されたこのWDLシャフトカバードアンクランピングユニットは、複合旋盤に搭載されるコンパクトミーリング主軸に最適な製品です。主軸を小さくできると広い加工エリアを確保できるなど、多くのメリットがあります。

― 部品を自社で製造している工作機械メーカーもあります。

野々村　大手の工作機械メーカーでは、工具交換機能を搭載した主軸を自社で製造されているケースが多いですね。ただ、それらを設計するに当たって利用されると有効なのが今回の製品です。主軸の中にはベアリングやモーター、そのほかいろいろなものが入っています。加えてアンクランピングユニットや回転継手が入りますので、主軸は大きくなってしまう傾向があります。すでに自社で主軸を設計・製造されている工作機械メーカーからも、主軸を小さくするためのアイデアのご相談をいただいています。ドローバーメーカーとしてのオットー・ヤコブ社の実績から、当社にご相談をいただきます。

― 工作機械メーカーがドローバーを自社生産する理由は？

野々村　大手工作機械メーカーは、コストの面から自社で生産するケースが多いのです。しかし、工具をクランプする重要部品であるコレット自体はオットー・ヤコブ社のものを使うケースが多いです。コレット以外の、皿ばね機構やアンクランピング機構などは自社で設計、製造するケースが多いです。
