用途
- 工作機械
- コンプレッサ
- ポンプ
- ダイサ
- 試験装置
特長
- エアカット運転時の低い消費電力
- センサレスベクトル制御により全ての負荷条件下で高効率化
- PWMタイプ、PAMの両タイプをラインナップ。

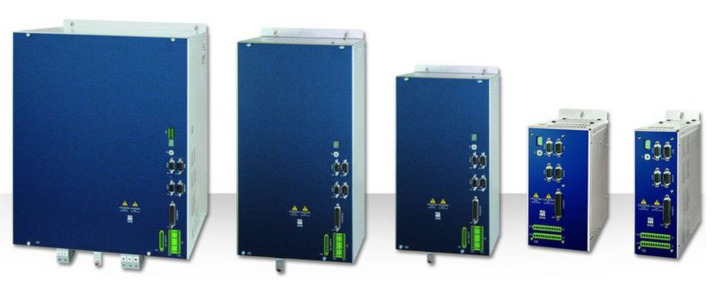

高周波インバータSD2S
480,000 min-1(8000 Hz)までのDCブラシレスモータ/AC誘導モータをコントロール
高周波スピンドルの駆動用にSD2Sを導入し効果を発揮した事例はこちら
パラメータ入力用ソフトウェア drivemaster2
WindowsPC対応／モータデータのアップロード・ダウンロード／モータの試運転／デジタル・アナログ入出力信号のモニタリング／簡易オシロスコープ機能／USB接続
仕様
| type | Motor Apparent Power | Motor Phase Current*1 | Line Voltage | Form of cooling | Dimensions | |
|---|---|---|---|---|---|---|
| [ A ] | H / W / D [ mm ] |
|||||
| 0362140DC | 1.5 kVA at 4.3 Arms with 200 Vac |
4.3 | 1 x 115 Vac −10% ～ 1 x 230 Vac +10% 50 Hz / 60 Hz |
air | 248.7/70/187.7 | SD2S 盤内 取り付け タイプ |
| 0362140EC | 1.5 kVA at 4.3 Arms with 200 Vac |
4.3 | ||||
| 0362140DA | 0.33 kVA at 4.3 Arms with 45 Vac |
4.3 | 1 x 50 Vac −10%/+40% 50 Hz / 60 Hz |
|||
| 0362141IC | 6.9 kVA at 20 Arms with 200 Vac |
20(32 kHz) ～ 10(128 kHz) | 3 x 115 Vac -10% ～ 3 x 230 Vac +10% 50 Hz / 60 Hz*2 |
air | 252.7/104.2/187.6 | |
| 0362141EC | ||||||
| 0362141IF | 9.7 kVA at 14 Arms with 400 Vac |
14(16 kHz) ～ 8.5(64 kHz) | 3 x 200 Vac −10% ～ 3 x 480 Vac +10% 50 Hz / 60 Hz |
|||
| 0362141EF | ||||||
| 0362142EC | 3.8 kVA at 11 Arms with 200 Vac *3 |
10 | 3 x 115 Vac −10% ～ 3 x 230 Vac +10% 50 Hz / 60 Hz*2 |
|||
| 0362145EF | 15.9 kVA at 23 Arms with 400 Vac |
23(16 kHz) ～ 17(64 kHz) | 3 x 200 Vac −10% ～ 3 x 480 Vac +10% 50 Hz / 60 Hz |
air | 390/175.6/177.9 | |
| 0362146IF | 24.2 kVA at 35 Arms with 400 Vac |
35(16 kHz) ～ 23(64 kHz) | 3 x 200 Vac −10% ～ 3 x 480 Vac +10% 50 Hz / 60 Hz |
air | 459.6/225/200.5 | |
| 0362146LF | 30.5 kVA at 44 Arms with 400 Vac |
44(16 kHz) ～ 30(64 kHz) | ||||
| 0362147MF | 55.4 kVA at 80 Arms with 400 Vac |
80(32 kHz) ～ 50(64 kHz) | 280 Vdc −10% ～ 675 Vdc +10% |
air | 477.5/350/260 | |
| 0362148MF | 55.4 kVA at 80 Arms with 400 Vac |
80(16 kHz) ～ 33(64 kHz) | 3 x 200 Vac −10% ～ 3 x 480 Vac +10% 50 Hz / 60 Hz |
air | 448/275/262 | |
| 0362148OF | 80(32 kHz) ～ 70(64 kHz) | water | 428.5/200/262 | |||
| 0362160DB | 0.3 kVA at 8 Arms with 90 Vdc |
8 | 1 x 115 Vac −10% ～ 1 x 230 Vac +10%50 Hz / 60 Hz |
air | 111/234.1/195.5 | SD2T テーブル トップ タイプ |
| 0362161EC | 3.5 kVA at 10 Arms with 200 Vac |
10(16 kHz) ～ 6.4(128 kHz) | 1 x 115 Vac −10% ～ 1 x 230 Vac +10% 50 Hz / 60 Hz |
air | 111/281.6/195.5 | |
| 0362162EB | 0.6 kVA at 14 Arms with 90 Vdc |
14 | 1 x 115 Vac −10% ～ 1 x 230 Vac +10% 50 Hz / 60 Hz |
air | 111/281.6/195.5 |
*1 一部機種ではキャリア周波数に応じて定格電流が変わります。括弧内はキャリア周波数
*2 単相入力可能
*3 PAM制御

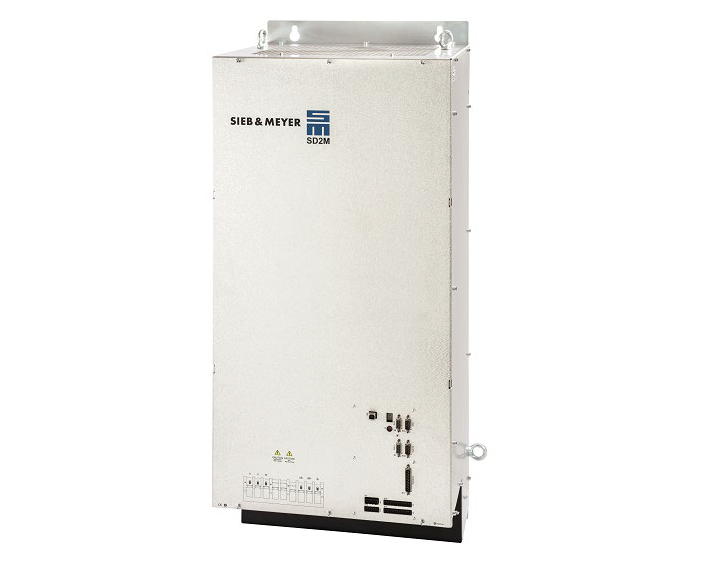

高周波インバータSD2M
高速、高出力モータを駆動、DCブラシレスモータ/AC誘導モータをコントロール 用途
用途
工作機械（重切削加工スピンドル駆動）・コンプレッサ・ポンプ・試験装置
特長

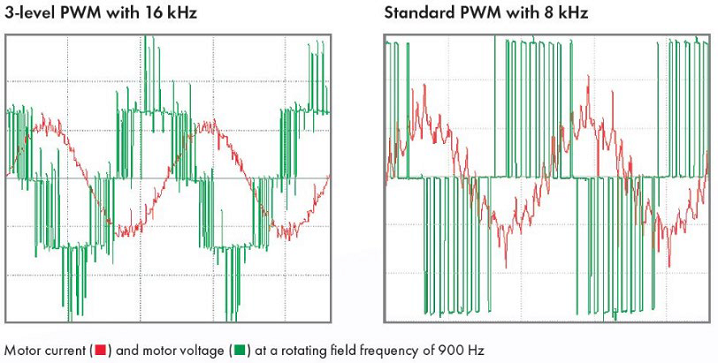

3レベル技術と高いスイッチング周波数によりモーターローターからの発熱を最小限に低減モータ定格電流値500A駆動用をラインナップ

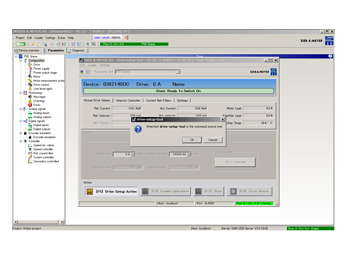

パラメータ入力用ソフトウェア drivemaster2
WindowsPC対応／モータデータのアップロード・ダウンロード／モータの試運転／デジタル・アナログ入出力信号のモニタリング／簡易オシロスコープ機能／USB接続
仕様
SD2M-3相AC 電源
| TYPE | 定格出力 | 定格電流 | ピーク電流 ／時間 |
最大出力電圧 | 寸法(mm) H/W/D |
重量 | 冷却 |
|---|---|---|---|---|---|---|---|
| 3x200...480VAC 電源 | |||||||
| 0362280AF | 150kVA | 212Arms | 265A/60s | 3x410VAC | 757x392x280 | 55kg | 水冷 |
| 0362281BF | 300kVA | 424Arms | 530A/60s | 3x410VAC | 1296x424x359 | 117kg | 水冷 |
SD2M-DC 電源
| TYPE | 定格出力 | 定格電流 | ピーク電流 ／時間 |
最大出力電圧 | 寸法(mm) H/W/D |
重量 | 冷却 |
|---|---|---|---|---|---|---|---|
| 300...750VDC 電源 | |||||||
| 0362282AF | 183kVA | 212Arms | 265A/60s | 3x500VAC | 757x392x280 | 47kg | 水冷 |
| 0362283BF | 432kVA | 500Arms | 530A/60s | 3x500VAC | 1019x424x359 | 90kg | 水冷 |
SD2M 紹介動画
