用途
- 高速スピンドルベアリング、高速ギア、ボールねじや滑り式のリニアガイドなどの潤滑
特長
- シンプルなものから用途に合わせたカスタマイズ品にも対応
- オイル吐出やエア圧力をモニタリングするセンサーを搭載可能（オプション）
- オイルエア分配器やオイルフィルタなど、高品質のコンポーネントを単体で販売
オイルエア潤滑装置
工作機械や産業機械のスピンドルベアリングに向けた微少量潤滑を可能にするオイルエア潤滑装置です。
幅広い吐出数に対応した分配器、潤滑プロセスをモニタリングするデバイス、そのほか様々なアクセサリーを組み合わせることができる幅広い商品レンジをそろえています。
ZSシリーズ
オイルポンプ、オイルフィルタ、オイルエア分配器などで構成されたシンプルなタイプです。ご要望に応じて吐出口数をお選びください。
供給電圧はAC100V系,200V系だけでなくDC24Vで駆動するタイプも揃えています。
※サイクルタイムの管理（タイマー）は外部機器から行ってください。
ZGシリーズ
ZSシリーズをベースに、コントローラーが追加されたタイプです。
簡単な操作でコントローラーにサイクルタイムを設定することができます。
各種スイッチによるエラー信号もコントローラーから出力します。
ZX/ZFXシリーズ
ZSシリーズをベースに、コントローラー、オイルモニタリングセンサー（ミキサー内蔵型）が追加されたタイプです。
オイルの吐出とオイルエア圧力をモニタリングすることで潤滑異常をいち早く発見することができます。
※左の図はハウジング仕様です。
| シリーズ名 | ZS | ZG | ZF/ZFX |
|---|---|---|---|
| タンク容量 | 3 ℓ／6 ℓ (*) | 3 ℓ／6 ℓ (*)／12 ℓ (*) | 3 ℓ／6 ℓ (*)／12 ℓ (*) |
| ポンプ | 空圧式／電動式 | 空圧式／電動式 | 空圧式／電動式 |
| オイル粘度 | VG 20～700 | VG 20～700 | VG 20～700 |
| オイルフィルター | 3 µm | 3 µm | 3 µm |
| 供給電圧 | 24 VDC ／110～115 VAC (50/60Hz) ／220～240 VAC (50/60Hz) |
24 VDC ／110～115 VAC (50/60Hz) ／220～240 VAC (50/60Hz) |
24 VDC（ZFXのみ） ／110～115 VAC (50/60Hz) ／220～240 VAC (50/60Hz) ／380～420 VAC (50/60Hz) |
| ミキサー吐出口数 | 1～10 | 1～12 | 1～12（ZX） 1～6（ZFX） |
| コントローラー | － | 〇 | 〇 |
| オイルフローセンサー | － | － | 〇 |
| ハウジング | ✓ | ✓ | ✓ |
〇：標準 ✓：オプション －：非対応
(*) 特殊対応
オイルエア混合分配器
徹底した品質管理のもと製造された定量エレメントを内蔵したオイルエア混合分配器。
幅広い吐出数に対応するだけでなく、オプティカルセンサーを内蔵したタイプ（特許取得済み）などをラインナップしています。
| オイル種別 | 鉱油／合成潤滑油 |
|---|---|
| 作動油圧 | 20～30 bar |
| 油粘度 | VG 22～320 |
| 吐出量 | 10mm3 / 20mm3 / 30mm3 |
| 吐出口数 | 1～6 |
| 出口チューブ径 | φ4mm / φ6mm |
※オイルの流れや吐出をモニタリングする外付けタイプのモニタリングセンサーについてはこちらをご覧ください。

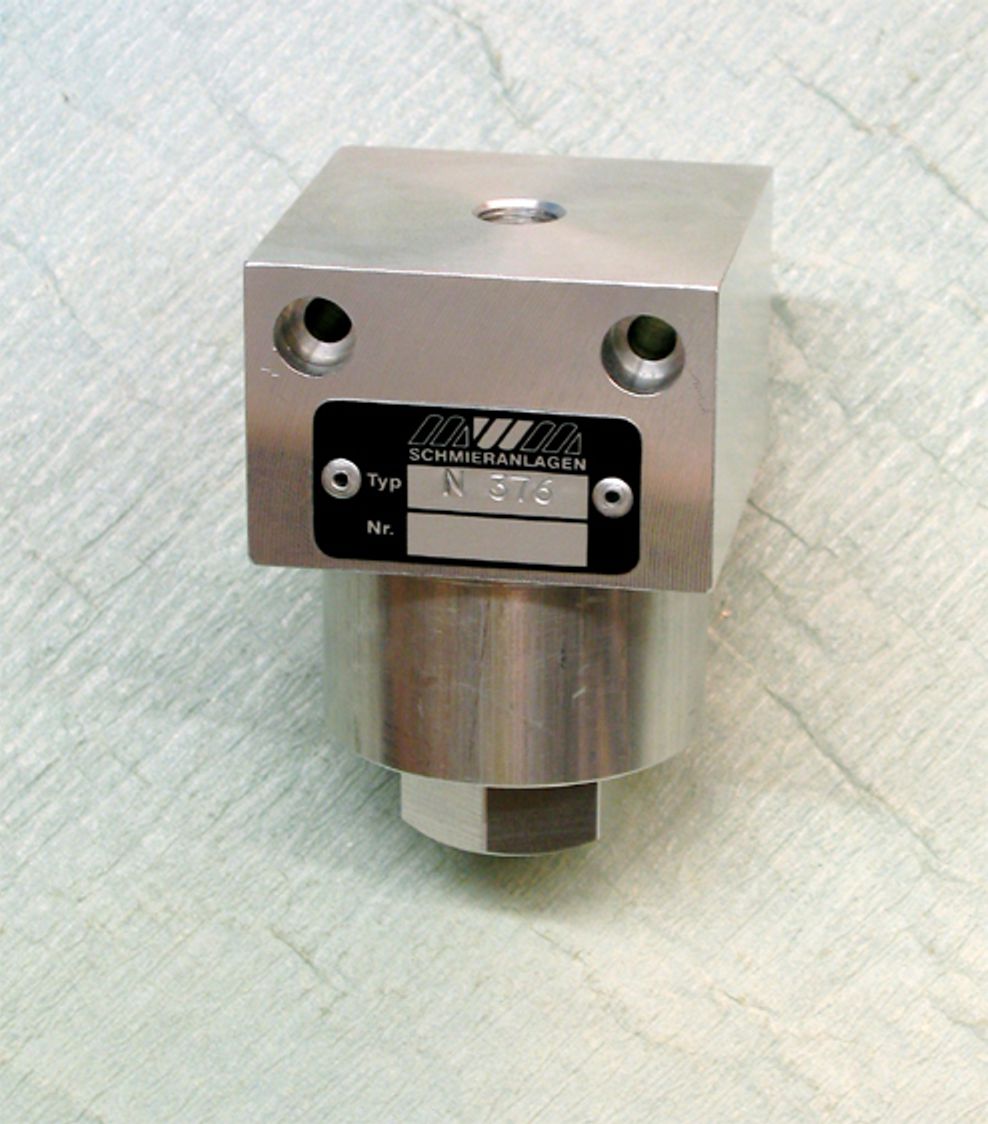

オイルフィルター
3µmのオイルフィルターでコンタミの侵入を防ぎます。
ろ過比はβ3=200 → 3µm以上の粒子に対するろ過率 99.5000%

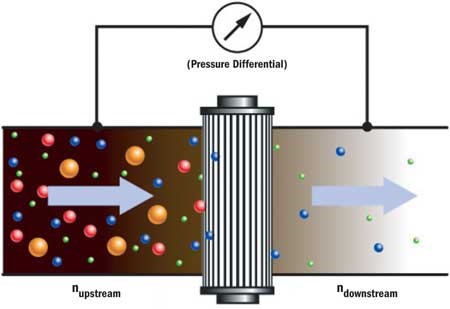

ろ過比とは？
ろ過比（β値）は、決められたサイズ以上の粒子において、フィルターの下流にある粒子数に対する上流の粒子数の割合として定義されます。
