用途

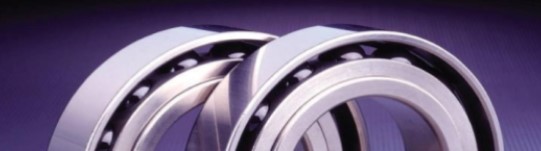

- ベアリングなどのオイルミスト潤滑
- MQL（セミドライ）加工
特長
- 特許出願中の光学式センサー
- チューブを切らずに取り付けられるため後付け可能
- コンパクトなサイズで狭いところにも取り付け可能
- オプティカルキー操作によりキャリブレーションのための外部機器が不要
光学式センサーを用いたオイルミスト・モニタリング用のデバイス。
ベアリング等のオイルミスト潤滑やMQL（セミドライ）加工のオイルミストが正しく流れているかモニタリングするためにご使用ください。
オイルミストセンサー（IFX-F）
機能／特徴
オイルミストセンサーIFX-Fは、オイルミストの流れを検知するための光学式モニタリングデバイスです。あらかじめプリセットした流量に対してどの程度オイルミストが流れているかを知ることができます。
本体には指をかざすことで反応するオプティカルキーを搭載しているため、プリセット値を設定（キャリブレーション）する際に外部機器との接続は必要ありません。キャリブレーションの手順についてはこちらの動画をご覧ください。
仕様
| 型式 | IFX-F08 | IFX-F12 |
|---|---|---|
| 対応チューブ径 | φ6mm ／ φ8mm | φ10mm ／ φ12mm |
| 推奨チューブ | ポリアミド（PA11）、半透明 | |
| 出力信号(*) | アナログ出力（4mA～20mA） ／ PNPオープンコレクタ出力（NO／NC） | |
| 供給電圧 | 10V ～ 35V | |
| 保護等級 | IP67 | |
| その他 | オプティカルキー、LED表示 | |
(*) 標準品はアナログ出力の仕様
設置

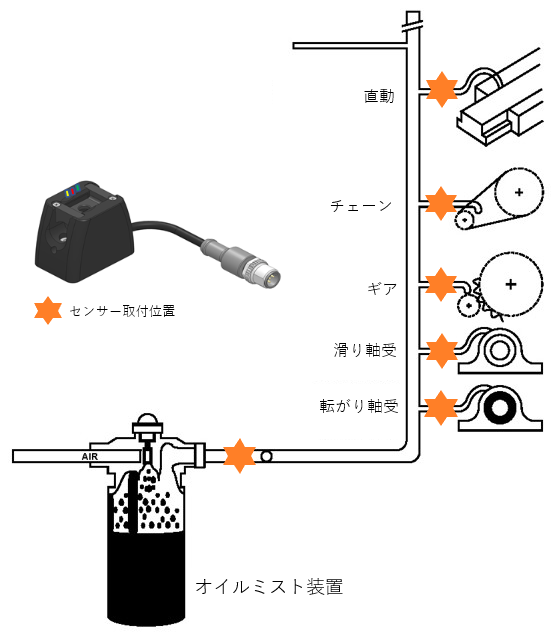

センサーはオイルミスト装置の出口付近や潤滑ポイントの手前に設置することができます。

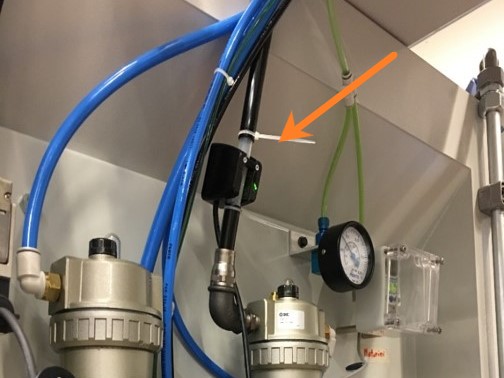

写真．オイルミスト装置の出口付近への設置例
キャリブレーションの手順
