用途

  • インバータモータの軸受保護・潤滑劣化防止(電食・軸受電流対策)
  • サーボモータやサイリスタ制御の直流モータ
  • 路面電車や新交通などの重要輸送機器
  • ポンプ、タービン、減速機、押出機、速度検出器など
  • 圧延機、抄紙機
  • ガントリークレーン、ベルトコンベア、データセンタ空調など

特長

  • メンテナンスフリーで長寿命
  • 一体型に加え分割型があるため、カップリングやプーリがついた状態でも取付け可能
  • 各モータメーカでオプション対応
  • 産業用モータ、蒸気タービン、電気自動車など幅広い分野で採用実績多数
  • 経験豊富なイージス®取付店(モータ整備会社)紹介可能

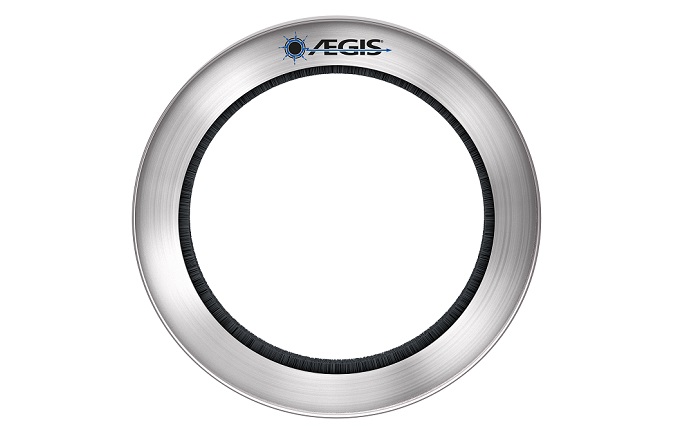

イージス®PROシリーズ

イージス®PROシリーズは、導電性マイクロファイバを6層配置させたイージス®リングの上位モデルです。高圧モータや中大容量のモータに取付け、重要な電動機を軸受電流から守ります。

PROSLリング(一体型)

PROSL一体型
PROSL(一体型)

イージス®PROリングを同梱されるM4ボルトで固定します。

  • 軸 径 63.5 〜 400.0 mm
  • 外 径 軸径 + [47.24] mm
  • 厚 み [15.88] mm
  • 同梱品 イージス®PROSLリング本体、皿小ねじ(M4x0.7x25mm)、シルバーペイント
  • 型番例 (例) 取付け部軸径100.0mmの場合:PROSL-100.0-2
  • 図 面 PROSLリング(一体型)

  • PROSLリング(分割型)

    PROSL分割型
    PROSL(分割型)

    イージス®PROリングを同梱されるM4ボルトで固定します。

  • 軸 径 63.5 〜 400.0 mm
  • 外 径 軸径 + [47.24] mm
  • 厚 み [16.51] mm
  • 同梱品 イージス®PROSLリング本体、皿小ねじ(M4x0.7x25mm)、シルバーペイント
  • 型番例 (例) 取付け部軸径100.0mmの場合:PROSL-100.0-2FHA4
  • 図 面 PROSLリング(分割型)

  • PROSLRリング

    PROSLRリング
    PROSLRリング

    塵芥や油などが大量かつ頻繁に飛来するような劣悪な環境向けの、Oリング付きイージス®PROリングです。導電性マイクロファイバがOリングで保護されるため、異物による影響を最小限にとどめます。

  • 軸 径 63.5 〜 400.0 mm
  • 外 径 軸径 + [47.24] mm
  • 厚 み [16.51] mm
  • 同梱品 イージス®PROSLリング本体、皿小ねじ(M4x0.7x25mm)、シルバーペイント
  • 型番例 (例) 取付け部軸径100.0mmの一体型リングの場合:PROSLR-100.0-2
  • 図 面 PROSLR(一体型) PROSLR(分割型)

  • PROMAXリング

    PROMAXリング
    PROMAXリング

    大形機向けの堅牢に作られたイージス®PROリングです。

  • 軸 径 401 〜 762 mm
  • 外 径 軸径 + [76.2] mm
  • 厚 み [47.62] mm
  • 同梱品 イージス®PROSLリング本体、六角穴付きねじ(M8x1.25x50mm)、シルバーペイント
  • 型番例 (例) 取付け部軸径450.0mmの一体型リングの場合:PROMAX-450.0-2
  • 図 面 PROMAX(一体型)

  • PROMRリング

    PROMRリング
    PROMRリング

    イージス®PROMRリングは、軸アースさせながら、軸電圧をモニタリングするための製品です。イージス®PROSLリングにより軸を確実にアースさせながら、絶縁プレートを介して固定されたもう1つのイージス®リングによって、常時軸電圧測定を可能にします。

  • 軸 径 63.5 〜 400.0 mm
  • 外 径 軸径 + [47.24] mm
  • 厚 み [33.2] mm
  • 同梱品 イージス®PROSLリング本体、皿小ねじ(M4x0.7x25mm)、シルバーペイント
  • 型番例 (例) 取付け部軸径100.0mmの場合:PROMR-100.0-2
  • 図 面 お問い合わせください

  • ユニバーサルブラケット BKT-PRO-2

    BKT-PRO-2
    ユニバーサルブラケット BKT-PRO-2

    イージス®PROリングをモータへ直接取付けられない場合、このキットを使用することで、様々な取付け方法が可能になります。例えば、軸のキーや段などを避ける必要があったり、水切り板などを避けて固定する必要がある時などに、これを使用します。イージス®PROリング本体は同梱されませんので、このキットと一緒にイージス®PROリングもお求めください。

  • 型 番 BKT-PRO-2
  • 図 面 BKT-PRO-2
  • 同梱品
    PROシリーズユニバーサルブラケット、12.7mmスペーサ、25.4mmスペーサ、38.1mmスペーサ、六角穴付きボルト(M8x35、M8x45、M8x60)、ワッシャ、ロックワッシャ それぞれ各4点ずつ
  • シルバーペイント CS015

    CS015
    シルバーペイント CS015

    イージス®リングを取り付けるすべてのモータに推奨です。軸表面の導電性を改善させることでアースリングの効果をさらに高めることができます。

  • 型 番 CS015(※イージス®PROシリーズではリング1つに1本同梱されています)
  • 分 量 15g (およそ75mmの軸で20本程度塗布できる量です)
  • 保 管 6ヶ月 (涼しい場所で保管し、ご使用前に、成分が分離することがありますので、その場合はよくかき混ぜてからお使いください)
  • 注 意 保護具を使用してください。
  • 情 報 GHS SDS (日本語版はこちら

  • この商品に
    関するお問い合わせ

    用途や機能などの諸条件に適した商品をご提案することも可能です。お気軽にお問い合わせください。
