用途

  • 船舶
  • 鉄工
  • プラント
  • 一般産業機械

特長

  • 二つ割りベアリングに加え、ハウジング(カートリッジ)、土台(ペデスタル)の周辺要素も充実。
  • カートリッジ、ペデスタルの使用で、軸のミスアライメントを吸収することができ、シールとシャフトのスキマが左右で常に一定の状態を保つため、シール性能が充分に発揮できます。

■COOPER社の特徴

COOPER社は1894年イギリスのノーフォーク州に設立され、1907年に世界で初めて二つ割りベアリングを製造しました。以後100年以上にわたり、船舶、鉱山、発電、セメント業界等、幅広い分野へ二つ割りベアリングの製造・販売を行っています。

二つ割りベアリングの最大の特徴は、全ての主要部品(内輪/内輪締結リング/保持器/外輪/カートリッジ/ペデスタル/シールド )が二つに分割されていることです。

それによる主な利点は以下となります。

  • ベアリングをシャフトから抜き出す作業が不要
  • シャフト上のベアリング周辺部品を取外すことなくベアリングの交換作業が可能
  • 従来のベアリングでは不可能なクランク軸などの異形シャフトへの組付も可能
  • ミスアライメントを最大2.5°まで許容
  • 軸が傾いてもシールとシャフト間の隙間は一定
  • ベアリング交換時間・費用の削減が可能
  • 人災リスクの低減
COOPER全体像
※現在の標準塗装色は青色です。

二つ割りベアリングは、長物シャフト、ベアリング交換作業が困難な箇所等で絶大な効果を発揮します。

TOP 目次に戻る TOP

■部品名称

各部品の名称は以下となります。
部品の供給単位はベアリング①~④、カートリッジ⑤、ペデスタル⑥、シールド⑦となり、①~④を個別に供給することは致しかねます。
(※シールドの種類によりましては、シールドがカートリッジに含まれる場合があります。)

COOPER部品名称

TOP 目次に戻る TOP

■製品紹介

代表的なシリーズは以下となります。詳細はカタログをご参照ください。

◆標準シリーズ(01/02/03シリーズ)

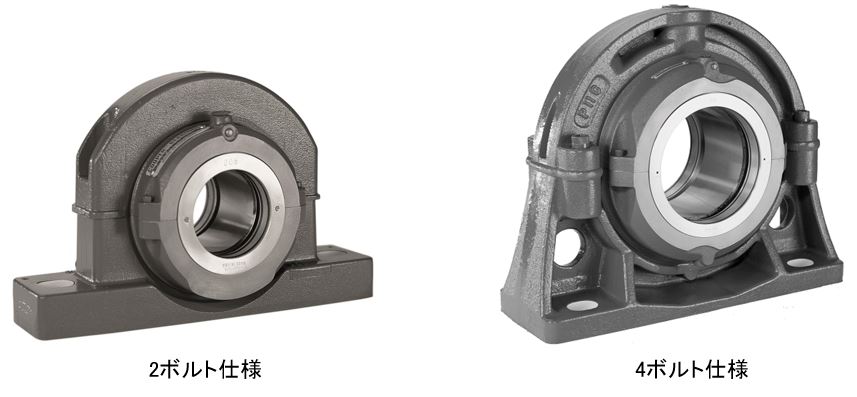

内径35mm~600mmまで対応しています。ベアリングのサイズによってペデスタルを固定するボルト数が変わります。

標準ベアリング

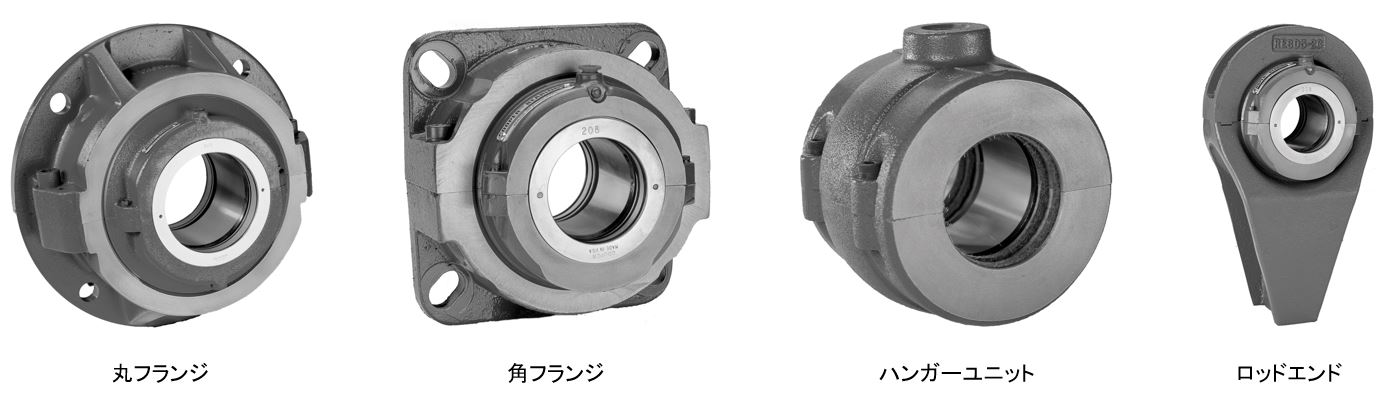

●ペデスタルのオプション
標準ペデスタル以外にも以下のハウジングを揃えております。

ペデスタルオプション

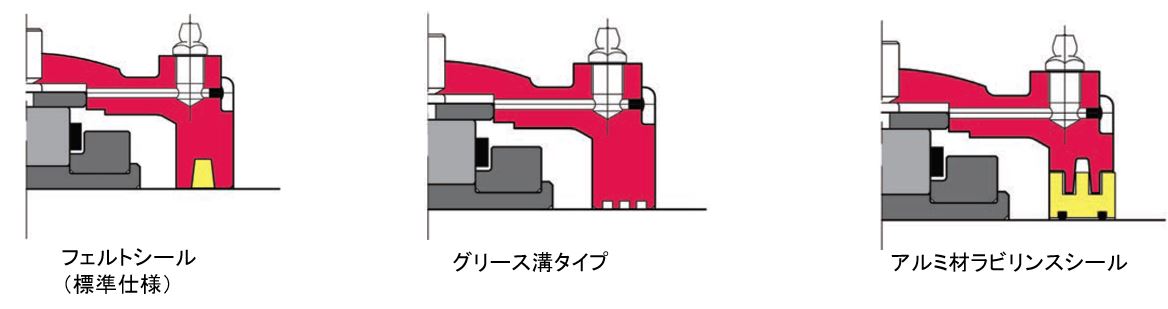

●標準シリーズのシールオプション
代表的なシールのオプションは以下となります。フェルトシールが標準となります。

シール類

◆SNC/SDC/PNシリーズ

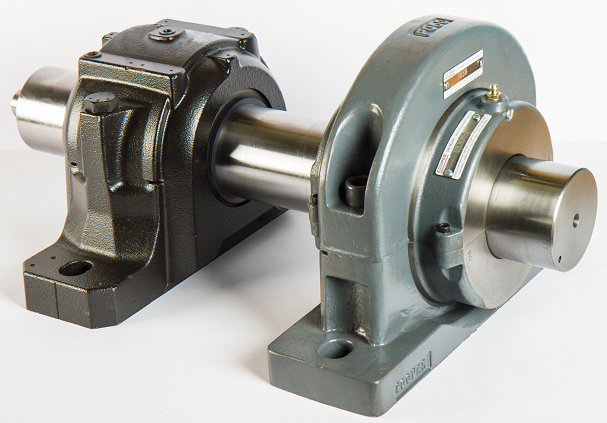

SN互換性

ISO規格のSN500/SD3100シリーズのピローブロックと互換性をもつベアリングもご用意しております。

※ペデスタルトップまでの全高さ等の寸法は異なります。
 必ずカタログで寸法をご確認ください。

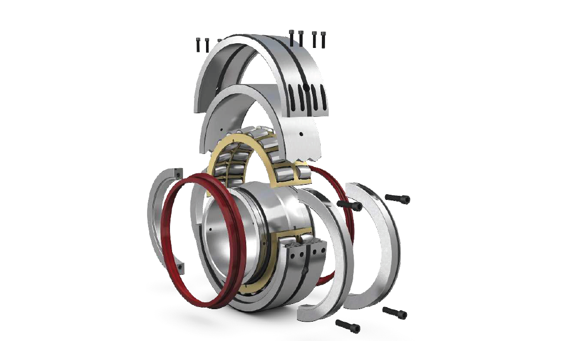

◆二つ割り自動調心コロ軸受

自動調心コロ軸受

近年COOPER社の製品ラインナップに追加された新製品です。
標準タイプ同様、全ての主要部品が二つに分割されます。
内径サイズ240mm~450mmまで対応可能となります。

TOP 目次に戻る TOP

COOPER二つ割りローラーベアリングのシールは、一般的な自動調心ベアリングを用いたピローブロックよりも優位性があります。

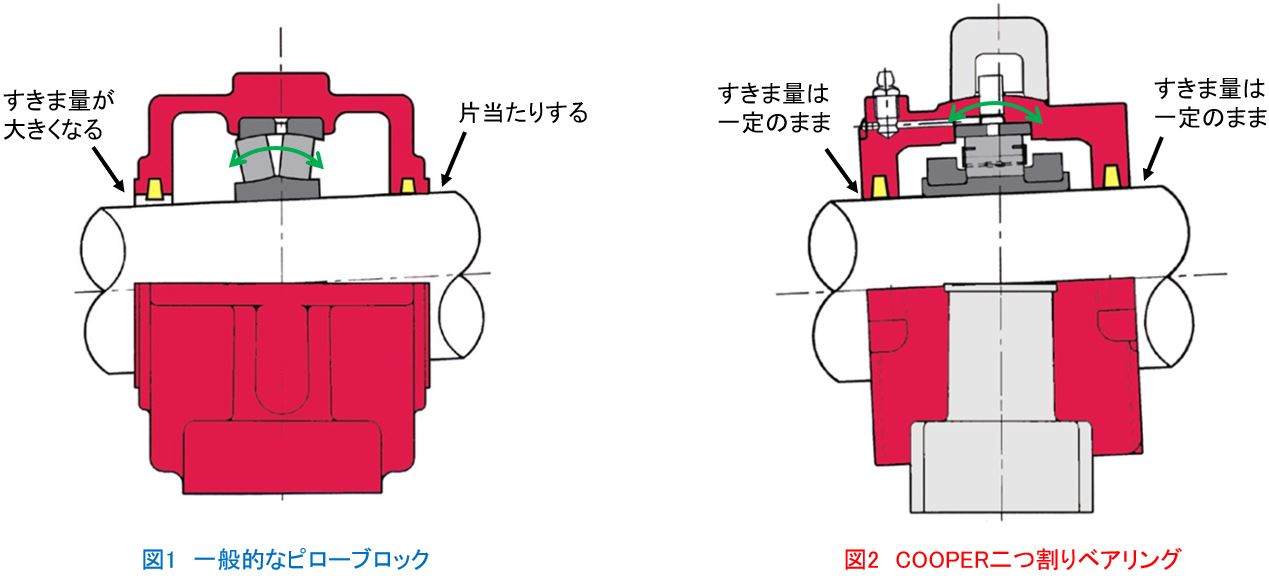

一般的なピローブロック
シャフトが傾いた場合、ベアリングが調心することでその動きに追従します。結果、シールがシャフトに対して片当たり状態となりシール性を失います。また、片当たりしている側のシールに大きな負荷がかかることでシール摩耗を促進し、シール寿命が短くなります。(図1)

COOPER二つ割りローラーベアリング
ベアリングが調心せずペデスタルが調心します。結果、シャフトが傾いた場合でもシールとシャフト間のすきま量は変わらずシール性能を維持し続けます。ペデスタルはシャフトとのミスアライメントを最大2.5°まで許容します。(図2)

ピロークーパー比較

ベアリングの早期損傷を防ぐには外部からの異物混入を防ぐことが重要です。グリースには潤滑と防錆の役割があり、シールには埃や砂などからベアリングを守りグリースが外部に漏れることを防ぐ役割があります。

TOP 目次に戻る TOP

COOPER二つ割りベアリングを交換する際、シャフト上のベアリング周辺部品を取り外す必要がありません。結果、ベアリング交換時間、交換コストが大幅に削減されます。機械停止時間も短縮することができ生産性の向上にも繋がります。
一例といたしまして、A社ではベアリング交換に約24時間かかっていましたが、COOPER二つ割りベアリングを採用してからはベアリング交換時間が約8時間(約1/3)にまで短縮されました。また、ベアリング交換に要した総合的な費用も約1/3程度まで削減されました。

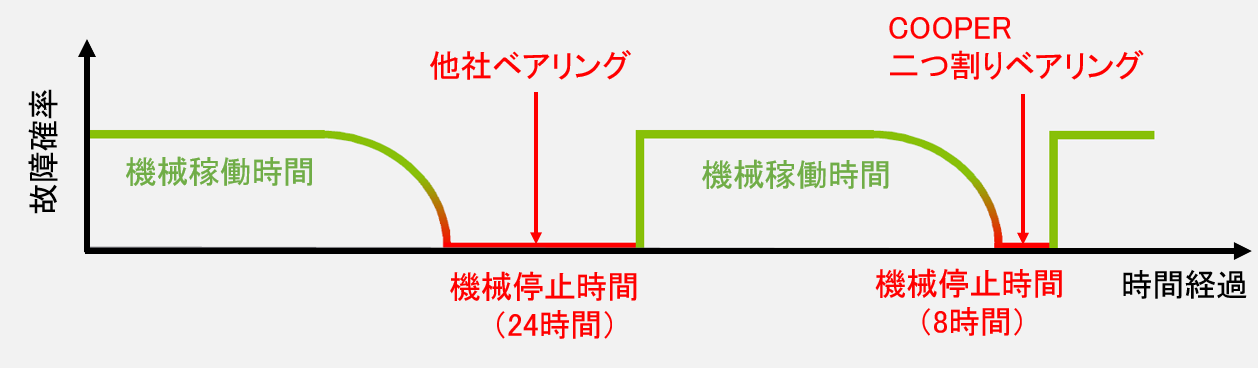

故障確率
※ベアリング交換時間・交換コストの削減率はアプリケーションに依存いたします。

TOP 目次に戻る TOP

■組付け手順 イメージ動画

COOPERベアリングの組付け手順に関しましては、以下の動画をご参照ください。

TOP 目次に戻る TOP

■アプリケーション例

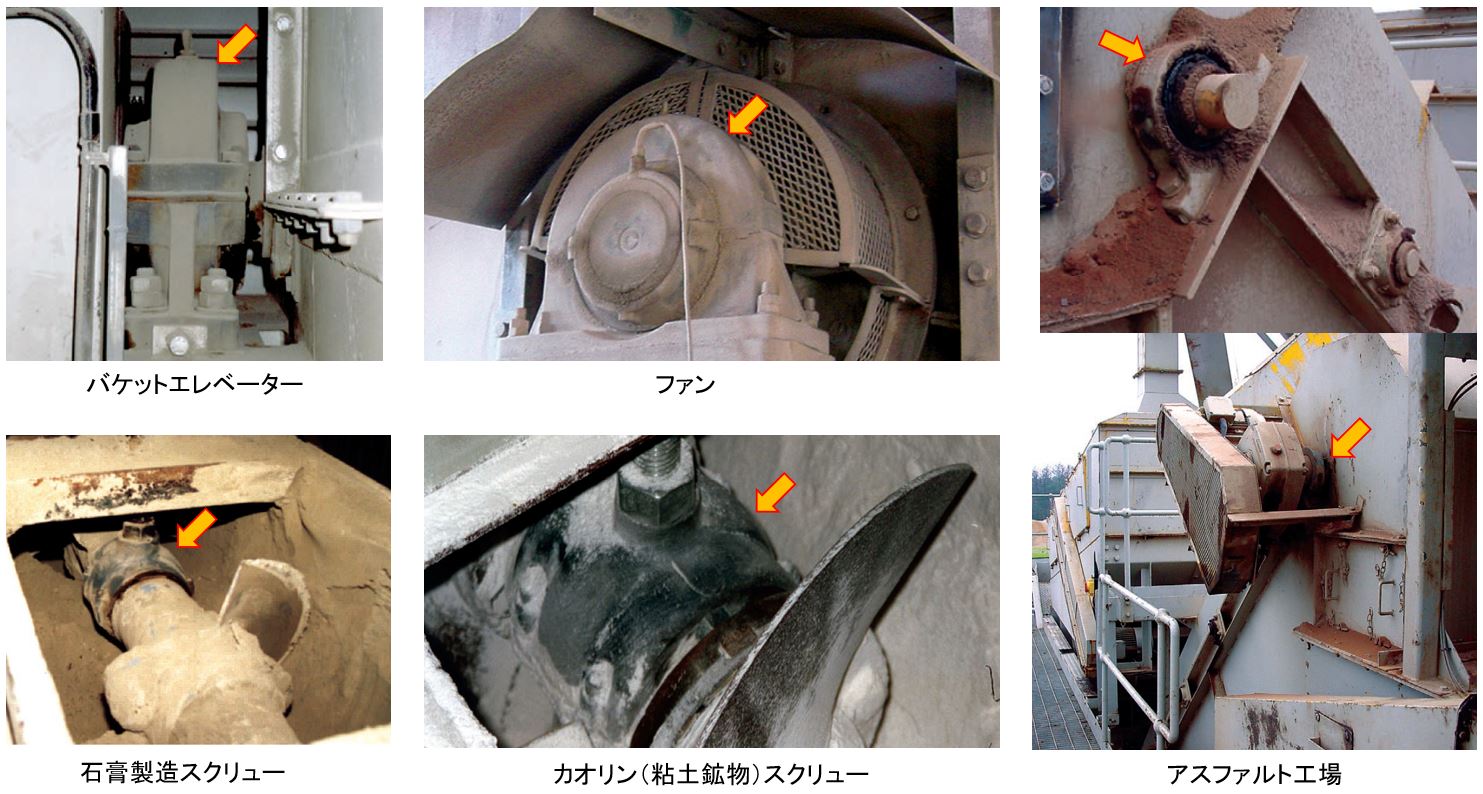

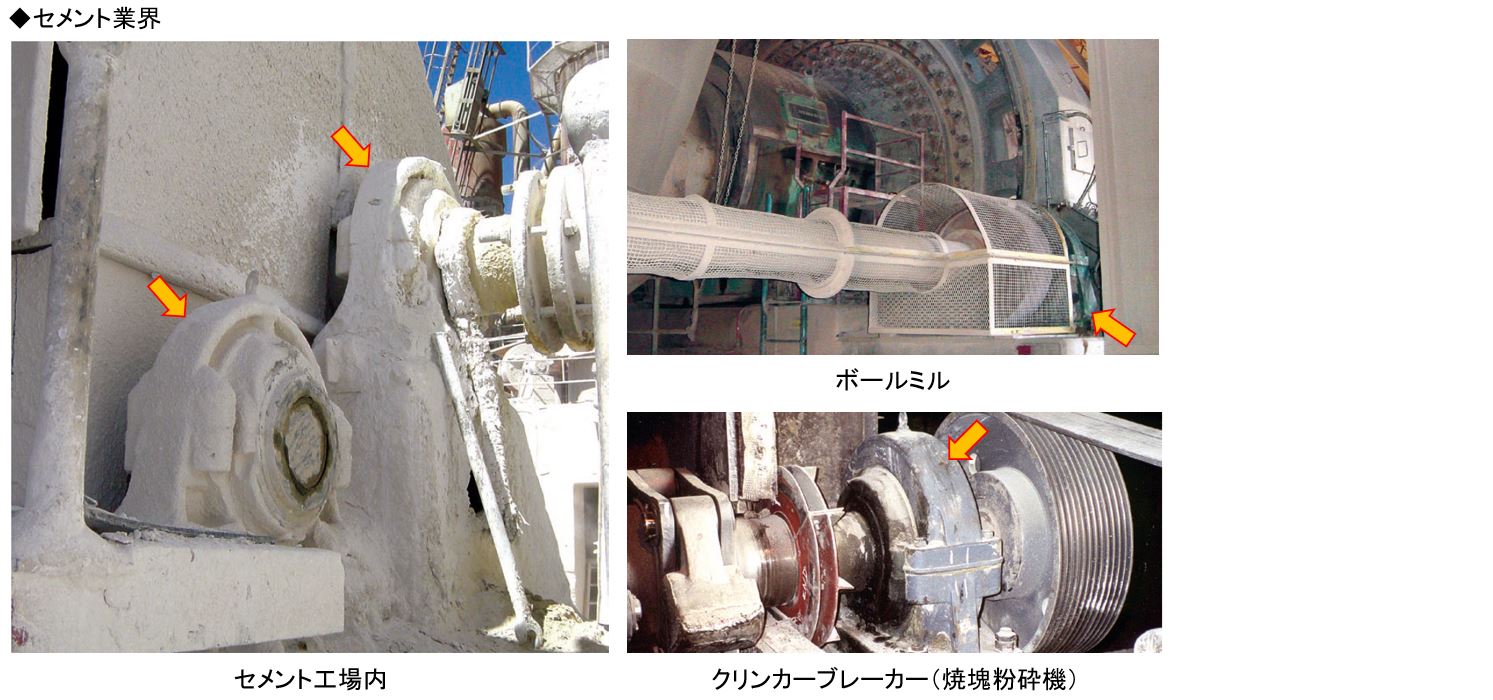

セメント1
セメント2

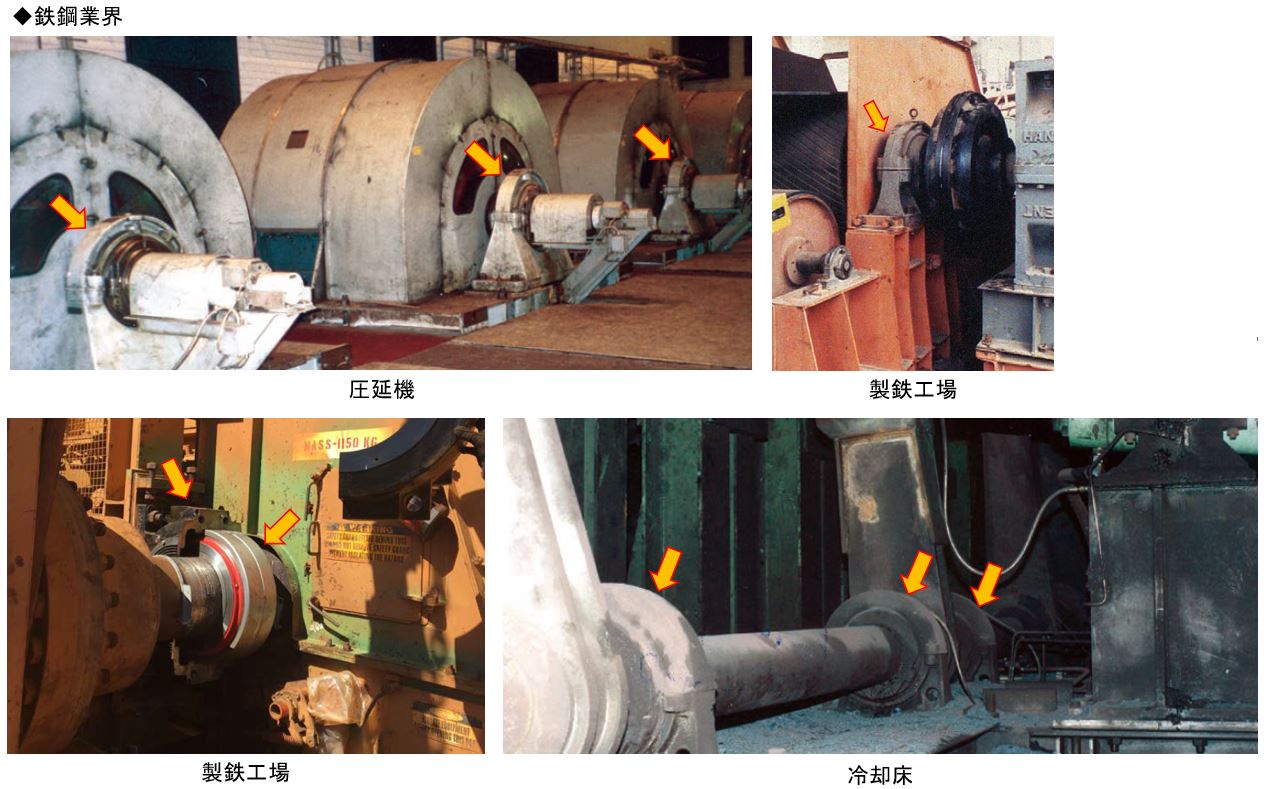

鉄鋼

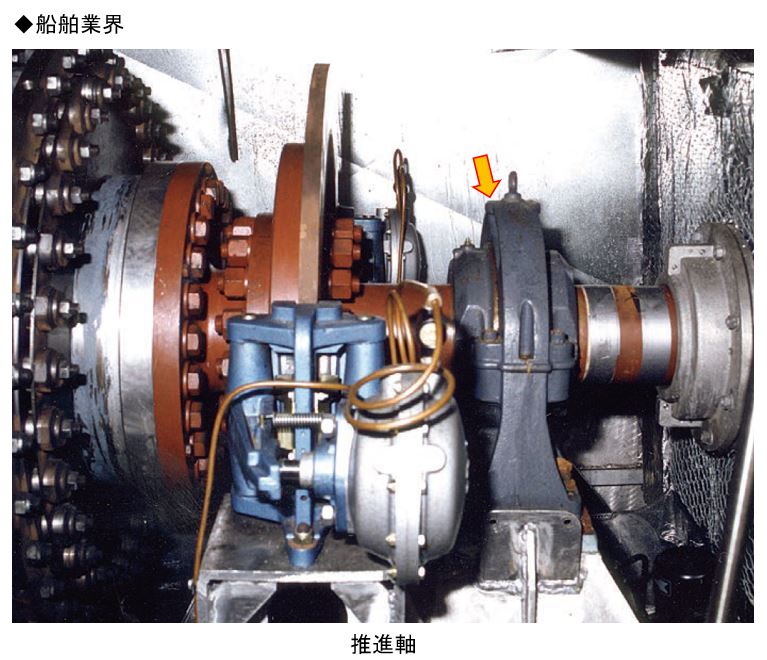

船舶

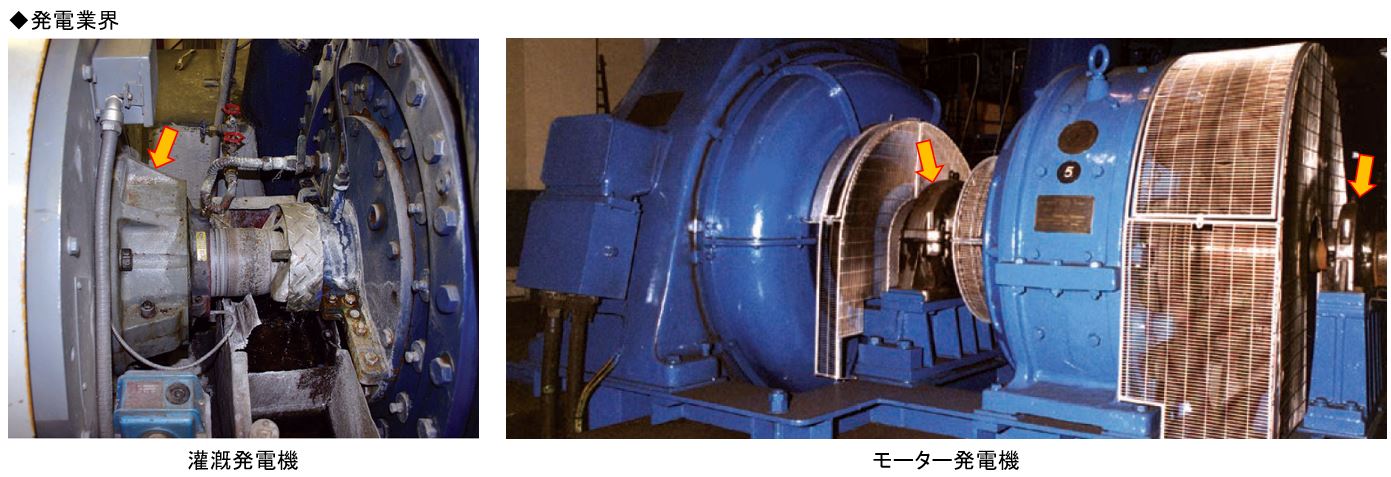

発電

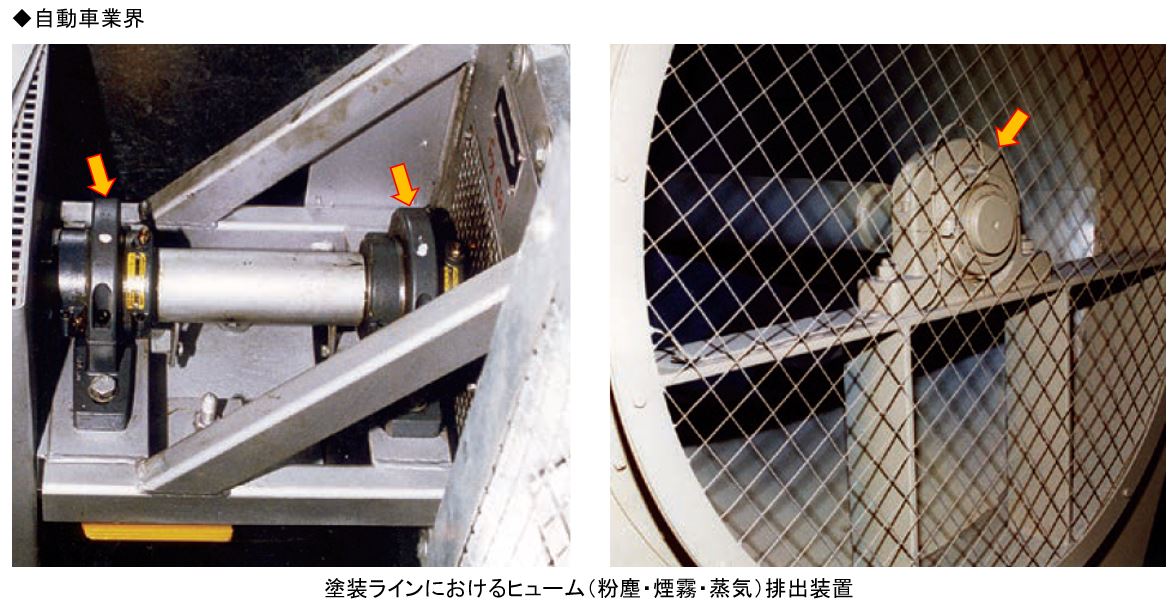

自動車

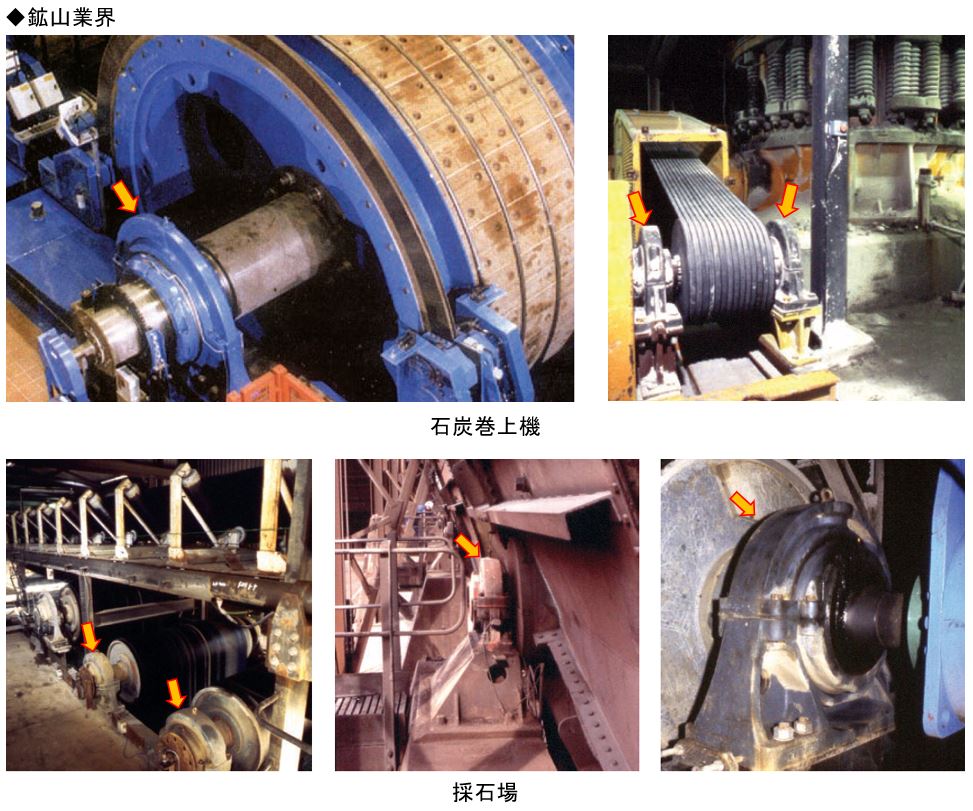

鉱山

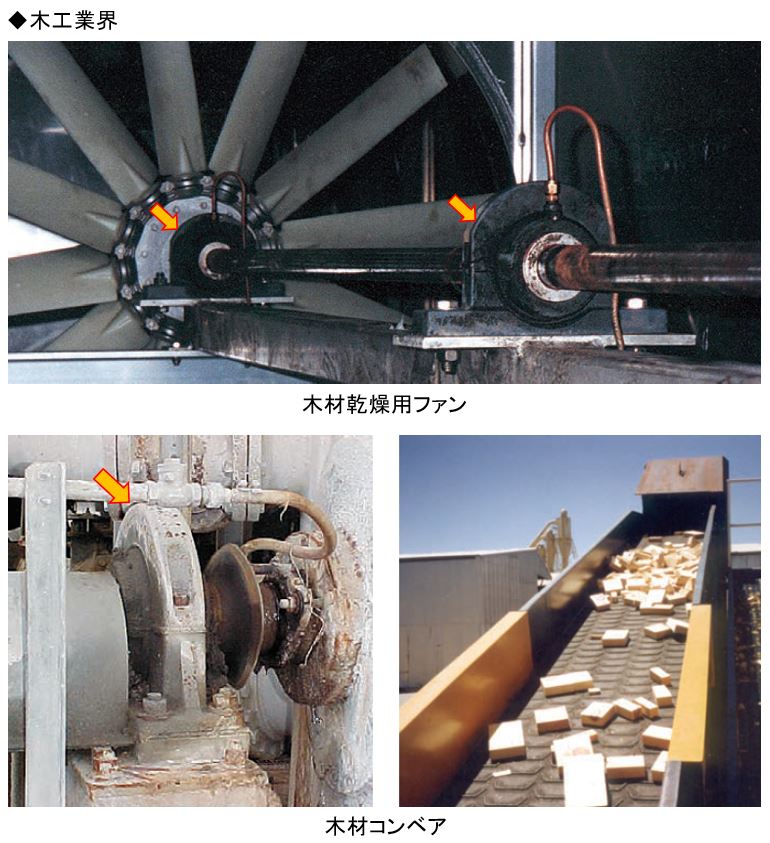

木工

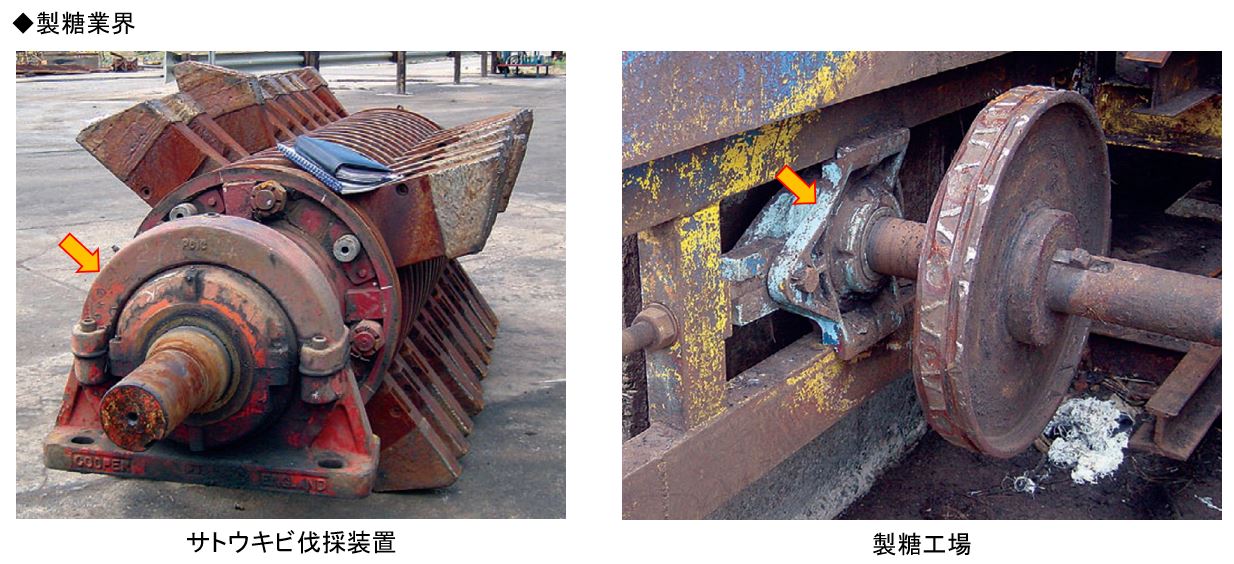

製糖

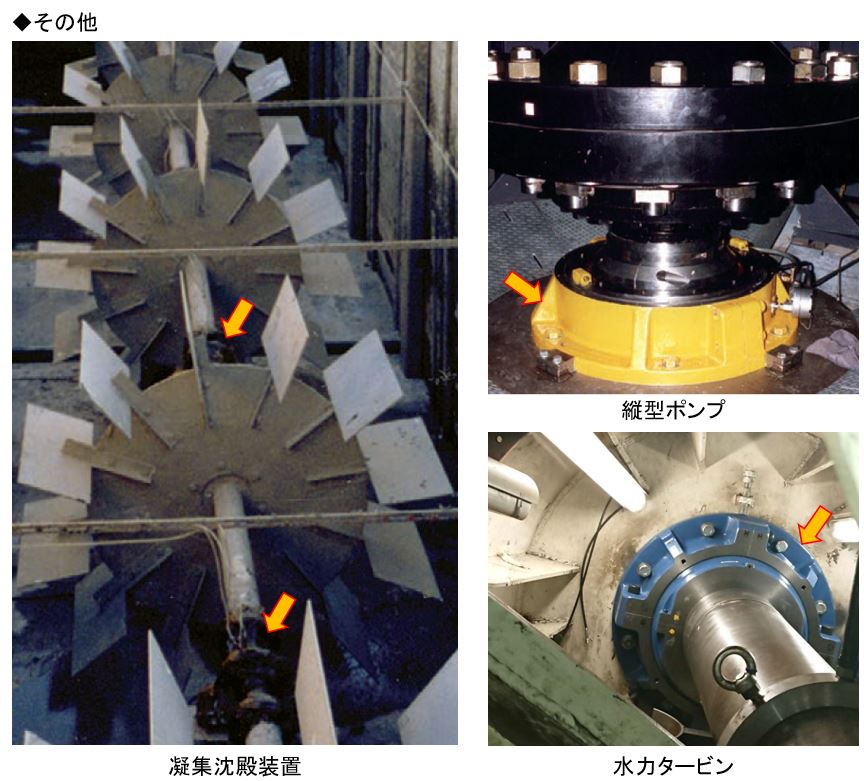

その他

TOP 目次に戻る TOP
