用途

  • プリント基板のルーター切削
  • 樹脂、ガラス等の切削
  • 軽負荷加工(切削、研削)
  • ロボット搭載による加工(切削、バリ取り)
  • デンタルCAD/CAM用主軸

特長

  • 胴径φ25 mm~φ60 mm
  • 最高回転数:100,000 min-1
  • グリース潤滑
  • 最大出力:5,000 W
  • 自社モーター搭載によるコンパクトで高出力な設計

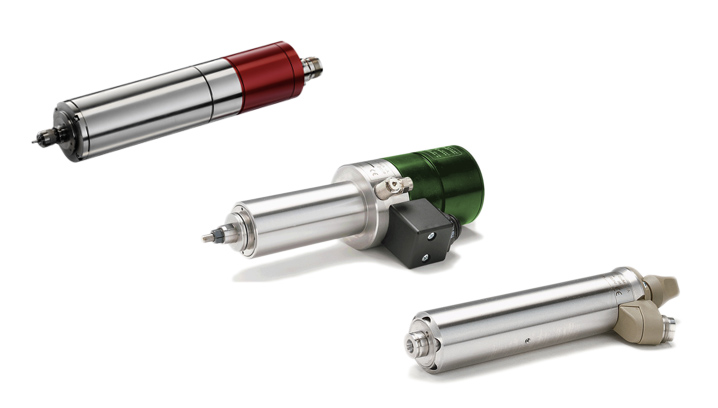

精度とパワー

SycoTec社の高周波スピンドルは、世界各国の多様なアプリケーションで使用されています。その特徴である、メンテナンス不要のハイブリッドボールベアリング、ステンレス鋼ハウジング、モーター保護により、過酷な条件下でも最大のパフォーマンスを確実に発揮します。中でも最大の特徴は、自社で設計・製造している高密度の高周波モーターを使用することにより、コンパクトで高出力のスピンドルを実現している点です。それにより、様々な用途にあわせた最適なスピンドルを提供しています。

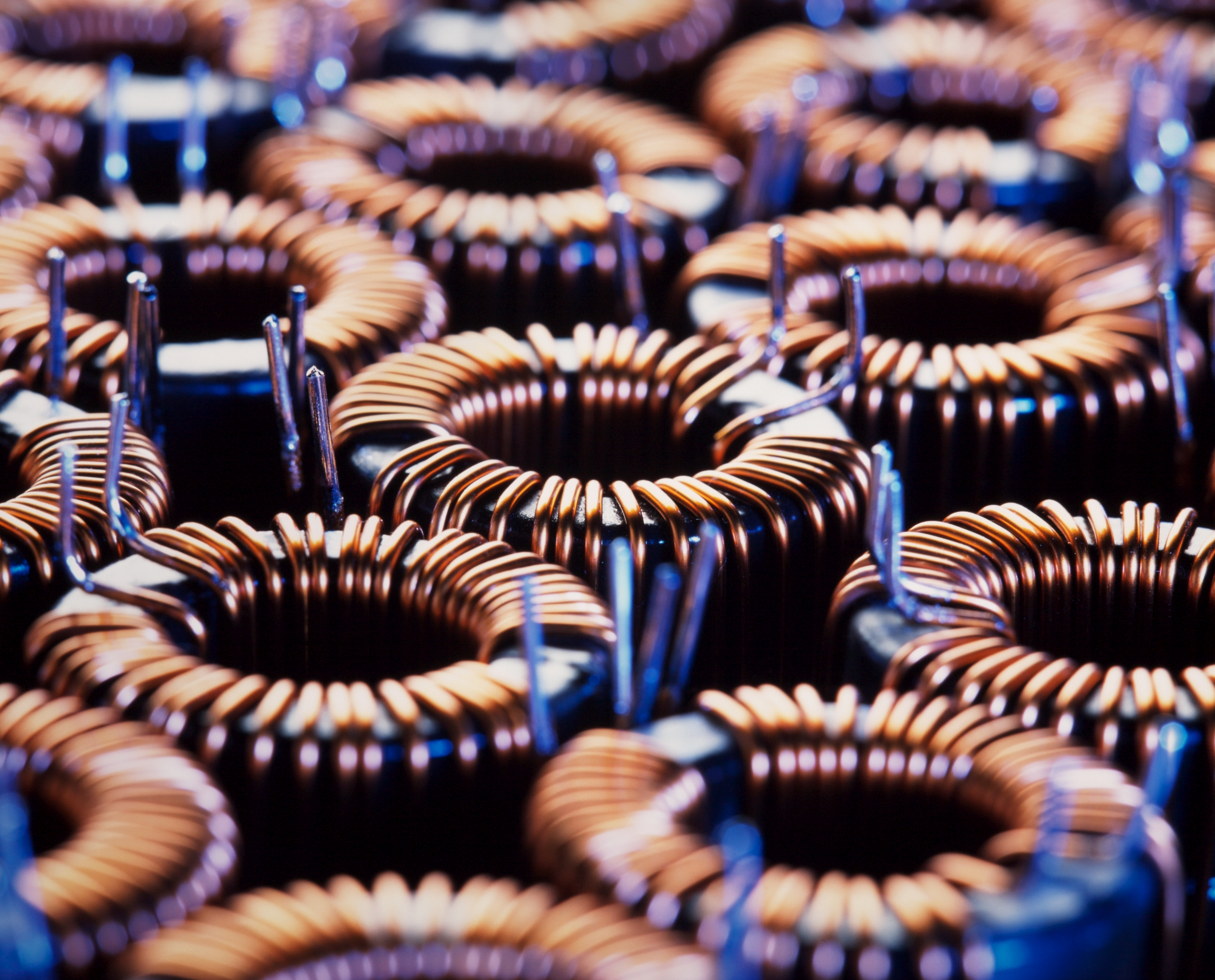

自社設計・製造の高周波モーターによる最適な電力密度

スピンドルの設計において、内蔵するモーターは非常に重要な要素です。電力密度を上げることによりコンパクトなモーターを設計することができます。モーターをコンパクトにすることで、スピンドルを小型化、軽量化しながらも大きな出力を得ることができます。

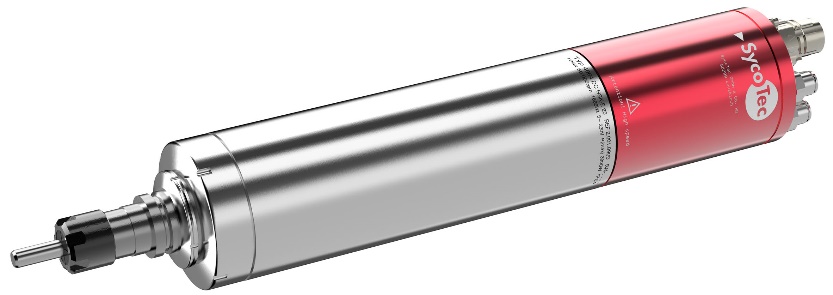

SycoTec社のモータースピンドル 4064 DC-HSK25はその代表的な例です。胴径わずか60 mmのスピンドルが、最大5,000 Wの出力のモーターを搭載しています。

SycoTecモータースピンドル SycoTecモータースピンドル 4064 DC-HSK25

主な使用分野・用途

工作機械

SycoTec工作機械

SycoTec社のスピンドルは、小径工具による軽負荷の金属加工に使用されてきています。エンドミルやドリルだけでなく、小径の砥石による内面研削や彫刻などにも使用されています。
SycoTec社のスピンドル(4060 ACや4041 AC等)は、数十年前から工作機械へ使用されています。また、現在の最新ラインアップでは4033 DC-Tシリーズが幅広い回転数域(5,000~60,000 min-1)と高出力のため、小径工具の中でも幅広い用途で使用することができます。
欧州では、大径工具を使用した低速回転で行う切削加工よりも、小径工具を使用した高速回転での切削加工を行うことにより加工時間の短縮が図られているケースが多くみられています。小径工具ですが、加工負荷が小さいため工具およびベアリングの寿命が長くなるメリットがあります。

医療・歯科

現代の歯科および医療技術プロセスに使用されるドライブシステムは、精度だけでなく効率やコスト等、多くのことが要求されます。 SycoTec社は半世紀以上歯科業界の各種トライブシステムに携わっており、常に歯科業界の最先端技術を提供しています。その一つとして、多数の歯科用アプリケーションや器具を迅速、安全、確実に実行できるだけでなく、CAD / CAMシステムの強力な高周波ドライブシステムを、プラスチック、セラミックまたは金属などのさまざまな材料で製作する歯科補綴物の作成において決定的な役割を果たします。 この用途には、特に4033 ACシリーズが採用されています。

SycoTec医療・歯科

電子基板

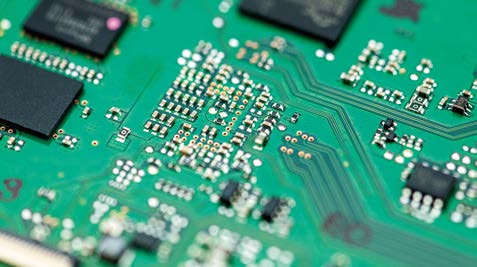

SycoTec電子基板

今日ではすべての機器が電子部品に依存しています。 全自動のコーヒーメーカーからスマートフォンやパソコン、インターネット対応テレビ、自動車にいたるまで、生活に直接関わる製品に電子部品が使用されています。したがって、電子基板の機械加工が世界中で重要な技術として認識されており、日々開発が続けられているのも不思議ではありません。SycoTec社も同様に、電子基板の機械加工に最適なスピンドルの開発を続けています。なお、SycoTec社の4025はこの分野におけるロングセラーです。
この用途に用いられる代表的なスピンドルは、スピンドルシャフトの帯電を防止する技術を採用した4033 AC-ESDや4041 HY-ESD-BW等です。カーボンブラシをシャフトに接触させ、シャフトに帯電した電気をスピンドルのハウジングに流し、基板に放電させない技術を搭載しています。

SycoTec電子基板_問題:基盤が帯電
問題:シャフトが帯電し、基板上で放電
SycoTec電子基板_解決:シャフト、導通部品を介して静電気を基板から回避
解決:導通部品を介して帯電を回避し、基板上で放電を防ぐ

しかし、上図の右側の構成にしても、導通部品(カーボンピン)が損傷または摩耗してしまうと帯電防止機能が損なわれてしまいます。そこで、カーボンピン(またはブラシ)の摩耗をモニタリングする機能を搭載したスピンドルもラインアップされています。
下図右側の黄色の回路において抵抗を監視することでカーボンピンが接触しなくなったことを検知することができます。対象スピンドルは4041 HY-ESD-BWです。

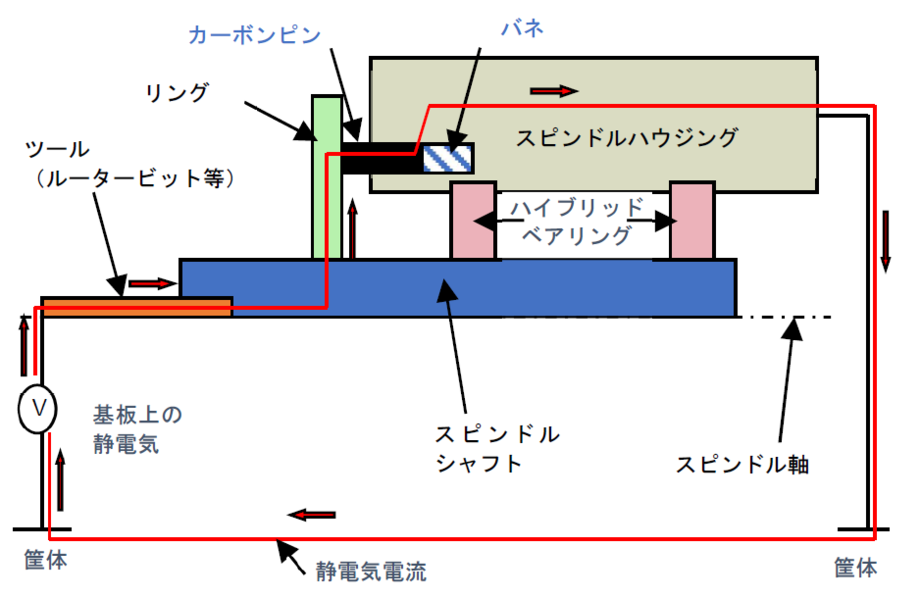

カーボンピン1本による帯電防止
カーボンピン1本による帯電防止

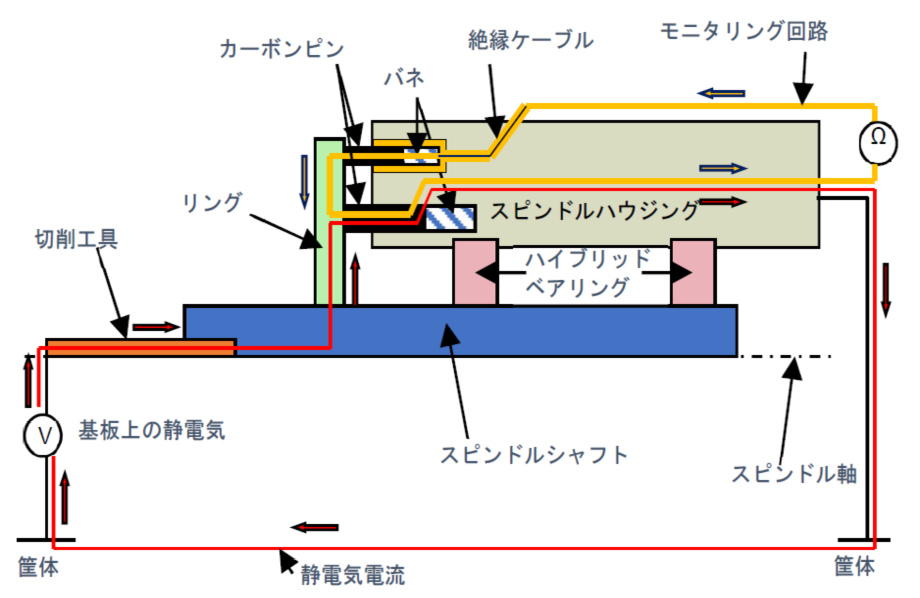

カーボンピンとモニタリングによる帯電防止
カーボンピンとモニタリングによる帯電防止

ロボット

ロボットアプリケーションは、工業生産のまったく新しい可能性を開きます。 製造工程の柔軟性と効率を高め、複雑な機械加工工程を実行し、人間に適さない作業環境で使用できます。 ただし、製造ロボットに使用するスピンドルには、出力が大きく、且つ軽量であることが求められます。SycoTec社のスピンドルは、特に1,050〜5,000 Wの出力範囲で幅広いモータースピンドルを提供し、ニーズに適したドライブを提供します。 この用途には、4060 ER、4060 ER-S、50100 AC-duoが採用されています。SycoTec社スピンドルの強みである高い電力密度により軽量且つ高出力なスピンドルが最適です。

SycoTecロボット

広告デザイン

SycoTec広告デザイン

SycoTec社のスピンドルは、広告の分野でも活躍しています。広告宣伝に使用する部材のカッティングにおいても、軽量且つパワフルなスピンドルが必要とされます。 この用途には、4064 DC-HSK25が推奨されます。胴径わずかφ60 mmのスピンドルですが、最大出力5000 W、回転数は50,000 min-1まで回せます。これにより、広告に使用される多様な材質(樹脂、ガラスからステンレスまで)を切削することができます。

製品ラインアップ

SycoTec_ACスピンドル
ACモータースピンドル
SycoTec_インバータ
インバータ
SycoTec_DCスピンドル
DCモータースピンドル

ACモータースピンドル

型式 基本胴径φ mm 最高回転数min-1 出力W シャンク径φ mm 工具交換
4025 SycoTec_4025 33 60,000 250 0.3~4.0 手動
4026 SycoTec_4026 33 60,000 250 0.5~4.0 手動
4033 AC-CS
/4033 AC-ESD-CS
SycoTec_4033accs 33 100,000 500 ≤ 4.0 自動
4033 AC-LN15-CS
/4033 AC-LN15-ESD-CS
SycoTec_4033acln15cs 33 80,000 500 ≤ 4.0 自動
4033 AC-ST-60-CS SycoTec_4033acst60cs 33 60,000 500 ≤ 4.0 自動
4033 AC-ESD-LS-ST-60-CS SycoTec_4033acesdlsst60cs 33 60,000 500 ≤ 4.0 自動
4033 AC-ER8 SycoTec_4033acer8 33 100,000 500 ≤ 5.0 手動
4040 SycoTec_4040 45 50,000 500 1.0~6.35 手動
5045 AC-ER11 SycoTec_5045acer11 45 60,000 1,280 ≤ 8.0 手動
4041
/4041 HY-ESD
SycoTec_4041 45 50,000 500 1.0~6.35 自動
4041 HY-ESD-BW SycoTec_4041BW 45 50,000 500 1.0~6.35 自動
5045 AC-C5 SycoTec_5045acc5 45 60,000 1,280 ≤ 6.0 自動
4060 SycoTec_4060 60 50,000 1,800 1.0~6.35 手動
4060 AC-T SycoTec_4060act 60 20,000 1,500 1.0~6.35 手動
4060 ER SycoTec_4060er 60 24,000 2,000 0.5~8.0 手動
4060 ER-S SycoTec_4060ers 60 50,000 2,000 0.5~8.0 手動
4061 AC-CS-TC SycoTec_4061accstc 60 50,000 1,800 1.0~6.35 自動
5060 AC-C5-60-30-ESD SycoTec_5060acc5 60 60,000 3,600 ≤ 6.0 自動
50100 AC-duo SycoTec_50100 - 50,000 3,000 0.5~10.32 手動

 製品ラインナップへ戻る

DCモータースピンドル

型式 基本胴径 φ mm 最高回転数min-1 出力W シャンク径φ mm 工具交換
4015 DC
/4015 DC-M
SycoTec_4025 25.4 80,000 300 0.5~4.0 手動
4015 DC-R SycoTec_4026 25.4 80,000 300 0.5~4.0 手動
4025 DC-S
/4025 DC-S Sealing Air
SycoTec_4033accs 33 80,000 670 0.3~4.0 手動
4025 DC-T
/4025 DC-T Sealing Air
SycoTec_4033acln15cs 33 30,000 470 0.3~4.0 手動
4033 DC SycoTec_4033acst60cs 33 100,000 870 ≤ 4.0 自動
4033 DC-T-CS SycoTec_4033acesdlsst60cs 33 60,000 900 ≤ 4.0 自動
4033 DC-T-ER8 SycoTec_4033acer8 33 60,000 900 ≤ 5.0 手動
4036 DC-T SycoTec_4040 36 60,000 900 ≤ 4.0 自動
4036 DC-T-ER11 SycoTec_5045acer11 36 60,000 900 ≤ 8.0 手動
5045 DC-ER11 SycoTec_4041 45 60,000 3,700 ≤ 8.0 手動
4040 DC-S SycoTec_4041BW 45 50,000 1,050 1.0~6.35 手動
4040 DC-S-ER-DD SycoTec_5045acc5 45 50,000 850 ≤ 8.0 手動
4041 DC-S SycoTec_4060 45 50,000 1,050 1.0~6.35 自動
5045 DC-C5 SycoTec_4060act 45 60,000 3,700 ≤ 6.0 自動
4060 DC-S SycoTec_4060er 60 60,000 3,000 1.0~6.35 手動
4061 DC-S-CS-TC SycoTec_4060ers 60 60,000 3,000 1.0~6.35 自動
4061 DC-T SycoTec_4061accstc 60 25,000 2,800 1.0~6.35 自動
4064 DC-HSK25 4064dchsk25 60 50,000 5,000 1.0~10.0 自動

 製品ラインナップへ戻る

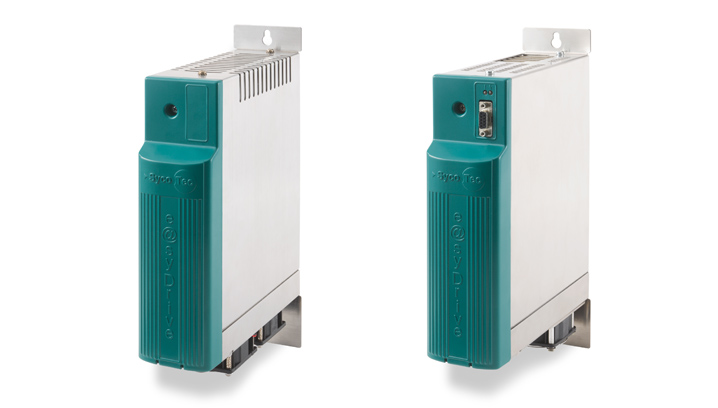

インバータ


型式 対象スピンドル
ACモーターDCモーター
e@syDrive4624 easydrive_4624-26 4025/4026/4033AC 4015DC/4025DC-S
/4025DC-T
e@syDrive4625 4033AC/4040/4041
/4041HY-ESD
/4041HY-ESD-BW
 4025DC-S/4025DC-T
/4033DC/4033DC-T
/4036DC-T/4040DC-S
/4041DC-S
e@syDrive4626 4033AC/4040/4041
/4041HY-ESD
/4041HY-ESD-BW
4025DC-S/4025DC-T
/4033DC/4033DC-T
/4036DC-T/4040DC-S
/4041DC-S
e@syDrive4638 easydrive_4638 4060/4060AC-T
/4060ER/4060ER-S
/4061AC-CS-TC
/5045AC
/50100AC-duo
4060DC-S/4060DC-T
/4060DC-S-CS-TC
/4061DC-T/5045DC
/4064DC-HSK25
e@syDrive TV4504 easydrive_tv4504 4025/4026/4033AC 4015DC/4025DC-T

※出力が低下します。

 製品ラインナップへ戻る

お客様のアプリケーションに最適なスピンドルと必要なインバータ等付属品を提案いたします。
