用途
- 既存機械搭載スピンドルの高速回転化
- 仕上げ加工（切削、穴あけ、彫刻、面取り等）
特長
- センタースルースピンドルの先端にツールホルダーのように取付けて使用
- 使用回転数域：35,000min-1～55,000min-1 または 25,000min-1～50,000min-1
- クーラント圧力：2 MPa～ 4 MPa または 4 MPa～ 7 MPa
- 各種ツールインターフェースに対応可能

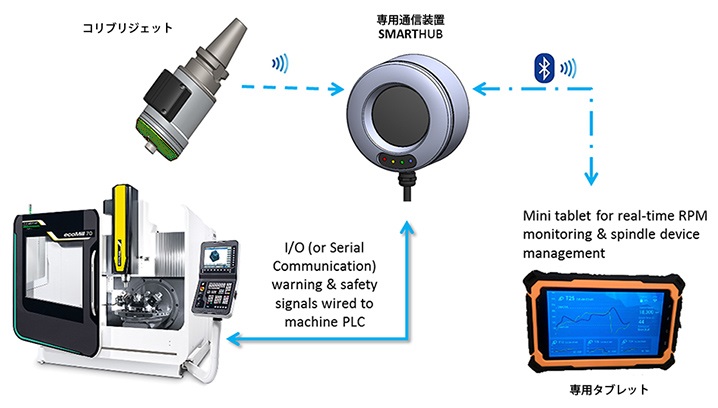

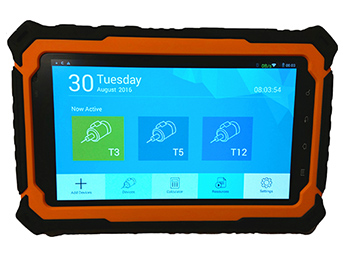

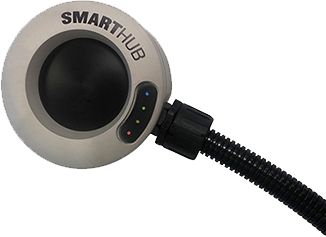

- 回転数をリアルタイムでモニタリング
Colibri Spindle 社について
HSM SPINDLE TECHNOLOGY
2003年に設立されたColibri Spindles 社は、クーラントを駆動源とするコンパクトな増速スピンドルのスペシャリスト企業です。
特許を取得しているクーラント駆動ジェットスピンドルの技術は革新的であり、クーラント駆動およびワイヤレスのスピードモニタリングにより高速回転させることでお客様の生産コストの削減に貢献しています。

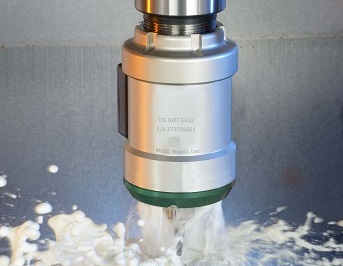

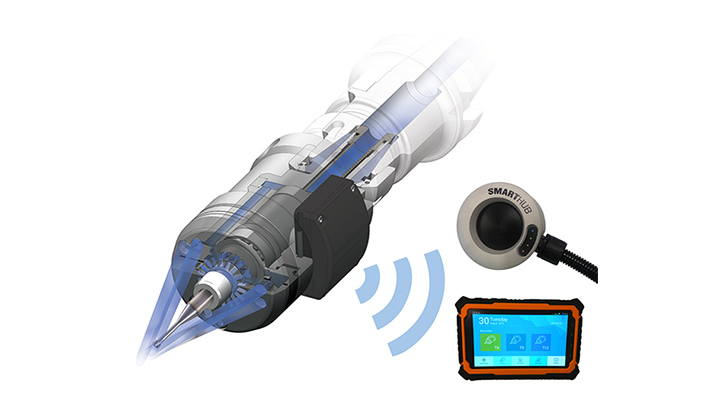

クーラント駆動ジェットスピンドルの概要
コリブリジェットはセンタースルークーラント機能を備えた機械から圧力2〜4MPaのクーラントを供給することで内部のタービンを最高55,000min-1まで高速回転させます。新たな機械を導入することなく生産効率を向上できます。
- クーラントの流れによりスピンドルが回転
- 仕上げ加工や半仕上げ加工への使用を推奨
- 標準的な既存の機械へ簡単に取付け可能
- 高い回転数で加工時間を短縮
- 既存の機械をアップグレード
- 各種ツールインタフェースに対応可能
ColibriJetスピンドルの仕様
 |
 |
|
|---|---|---|
| 使用圧力 [MPa] *1 | 2 ～ 4 | 1.5 ～ 7 |
| 流 量 [Nl/min] *1 | 10 ～ 20 | min.12 |
| 回転数 [min-1] *2 | 35,000 ～ 55,000 | 20,000 ～ 45,000 |
| 推奨工具径（ド リ ル）[mm] | ∅0.5 ～ 2.0 | ∅0.5 ～ 3.0 |
| 推奨工具径（エンドミル）[mm] | ∅1.5 ～ 3.5 | ∅1.0 ～ 4.0 |
| 最大ツールシャンク径 [mm] | ∅7.0 | ∅7.0 |
*1 ColibriJet スピンドルに供給する入口部における圧力です。
*2 クーラントの圧力や粘度等により変動します。
対応ツールインターフェース例
下記以外の各種ツールインターフェースにも対応可能です。
- 胴体がコンパクトなためツールマガジンに搭載可能
- ColibriJetスピンドルはBT40やHSK-A63など、各種ツールインタフェースに対応可能
- インターフェースを利用してツールマガジンにColibriJetスピンドルを搭載し、メインスピンドルに自動工具交換(ATC)で取り付けが可能
アプリケーション例
切削
ねじ切削
研削
穴あけ
彫刻
面取り
ラインナップ

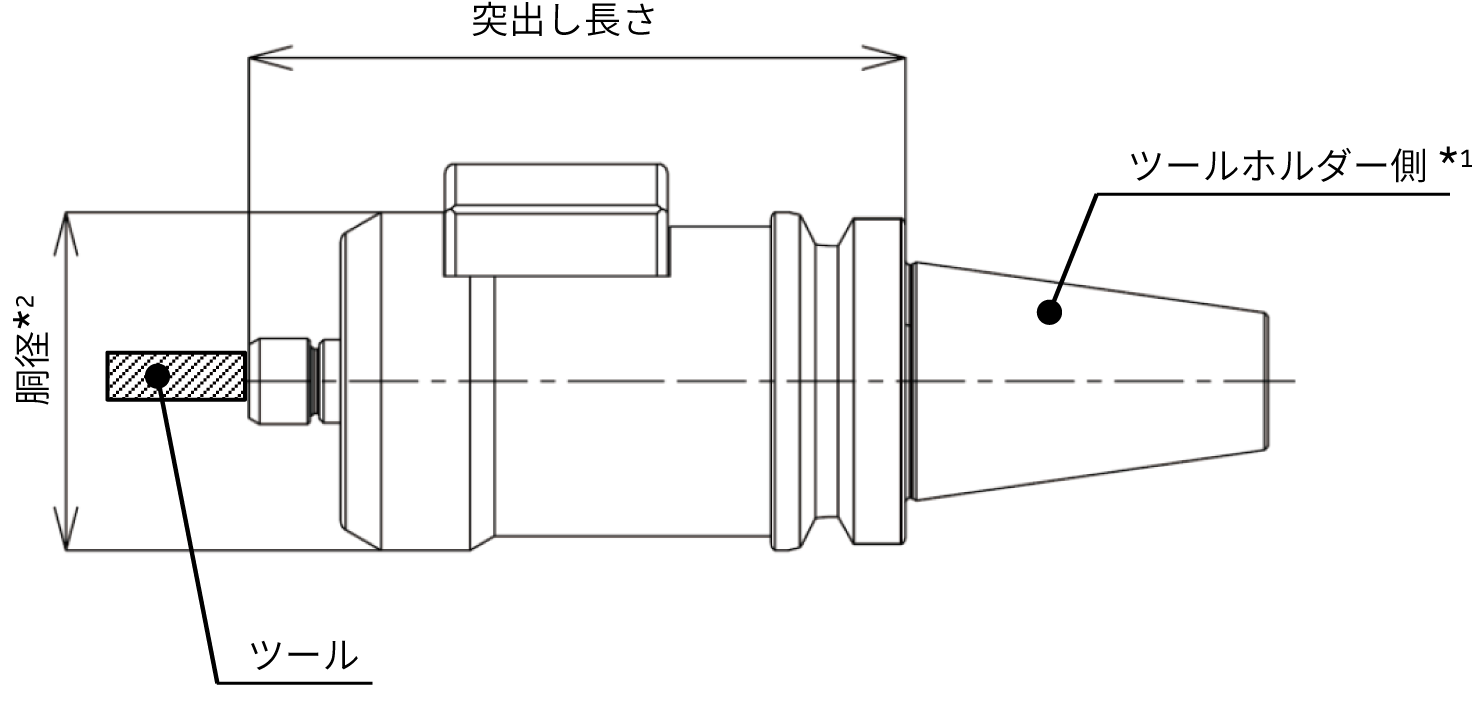

下表のスピンドル型式は、シリーズ名と主軸側インターフェース名称の組み合わせから選定いただけます。
[型式]TJS - ｼﾘｰｽﾞ - 種類
ｼﾘｰｽﾞ：GJETまたはHPC
種 類 ：主軸側インターフェース
| シリーズ | 型式 | 主軸側*1 インターフェース |
突出し長さ[mm] | 胴径*2[mm] | 重量[kg] |
|---|---|---|---|---|---|
|
TJS-GJET-ER32 | ER32 | 109 | ∅63 | 1.3 |
| TJS-GJET-BT30 | BT30 | 139 | ∅63 | 1.6 | |
| TJS-GJET-BT40 | BT40 | 122 | ∅63 | 1.8 | |
| TJS-GJET-HSK A40 | HSK-A40 | 144 | ∅63 | 1.4 | |
| TJS-GJET-HSK A63 | HSK-A63 | 141 | ∅63 | 1.8 | |
| TJS-GJET-ST20 | ストレート ∅20 | 115 | ∅63 | 1.2 | |
| TJS-GJET-C5 | PSC C5 | 129 | ∅63 | 1.5 | |
| TJS-GJET-C6 | PSC C6 | 119 | ∅63 | 1.6 | |
| TJS-GJET-CAT40 | CAT40 | 141 | ∅63 | 2 | |
|
TJS-HPC-ER32 | ER32 | 116 | ∅80 | 1.7 |
| TJS-HPC-BT40 | BT40 | 115 | ∅80 | 1.9 | |
| TJS-HPC-HSK A63 | HSK-A63 | 138 | ∅80 | 2 | |
| TJS-HPC-ST20 | ストレート ∅20 | 112 | ∅80 | 1.5 | |
| TJS-HPC-C6 | PSC C6 | 124 | ∅80 | 2 | |
| TJS-HPC-CAT40 | CAT40 | 135 | ∅80 | 2.3 |
*1 記載のないツールインターフェースについてはお問い合わせください。
*2 回転数トランスミッターを含まない寸法です。

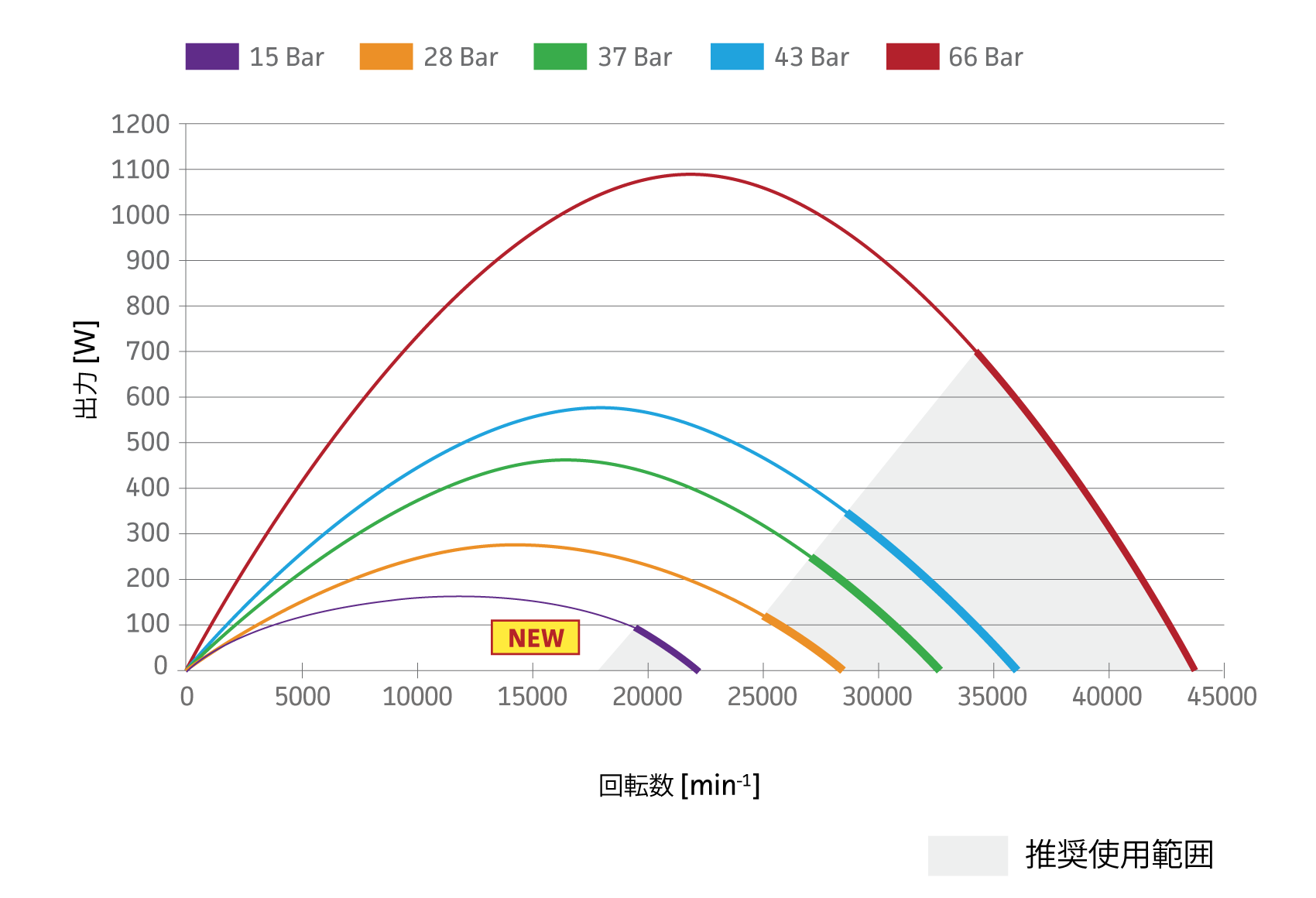

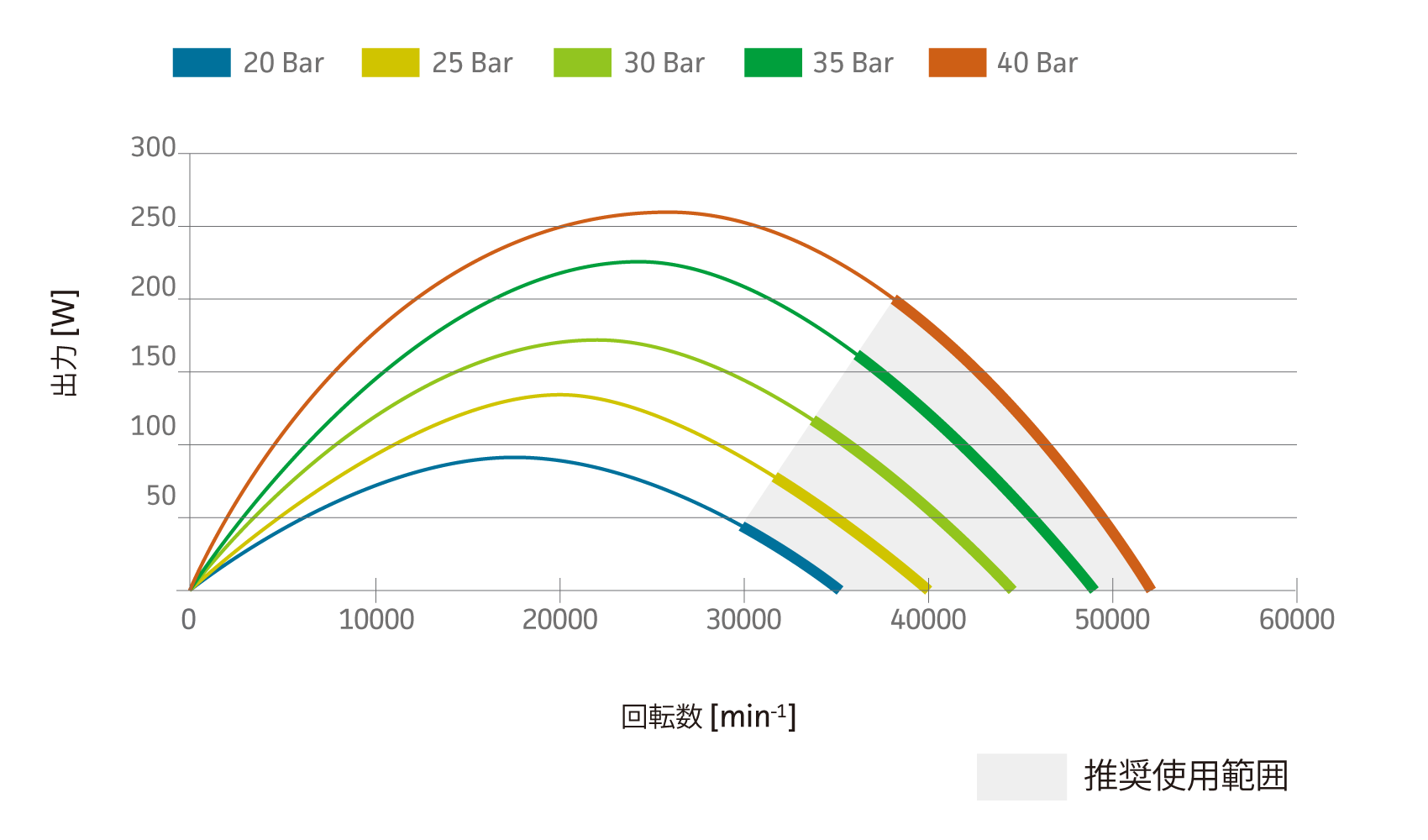

推奨使用領域について
各圧力において、太線部の回転数域(推奨使用範囲)での使用を推奨しております。
|
 |
|---|---|
|
 |
ラインナップ（ 主に旋盤用）
複合加工機、タレット旋盤等にはTR タイプを選定いただけます。
TR タイプは、機械側のインタフェースに合うホルダーを別途取り付けていただくことで使用することができます。
[型式]TJS - ｼﾘｰｽﾞ - TR - RC
ｼﾘｰｽﾞ：GJETまたはHPC
| シリーズ | 型式 | 主軸側*1 インターフェース |
胴径*2[mm] | 重量*3[kg] |
|---|---|---|---|---|
 |

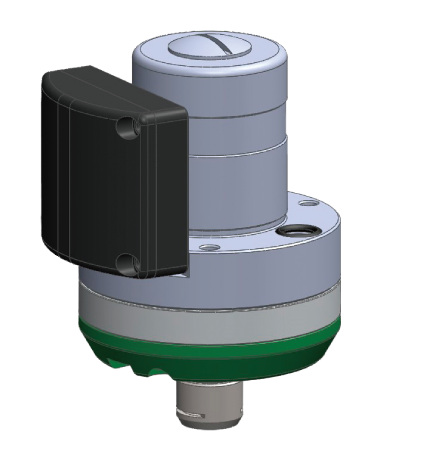

TJS-GJET-TR-RC | ホルダー | ∅63 | 0.7 |
 |

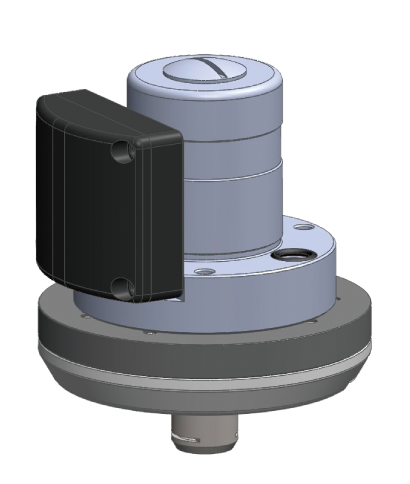

TJS-HPC-TR-RC | ホルダー | ∅80 | 0.8 |
*1 ホルダー取り付け部の詳細についてはお問い合わせください。
*2 ワイヤレストランスミッターおよびホルダーを含まない寸法です。
*3 ホルダーを含まない重量です。

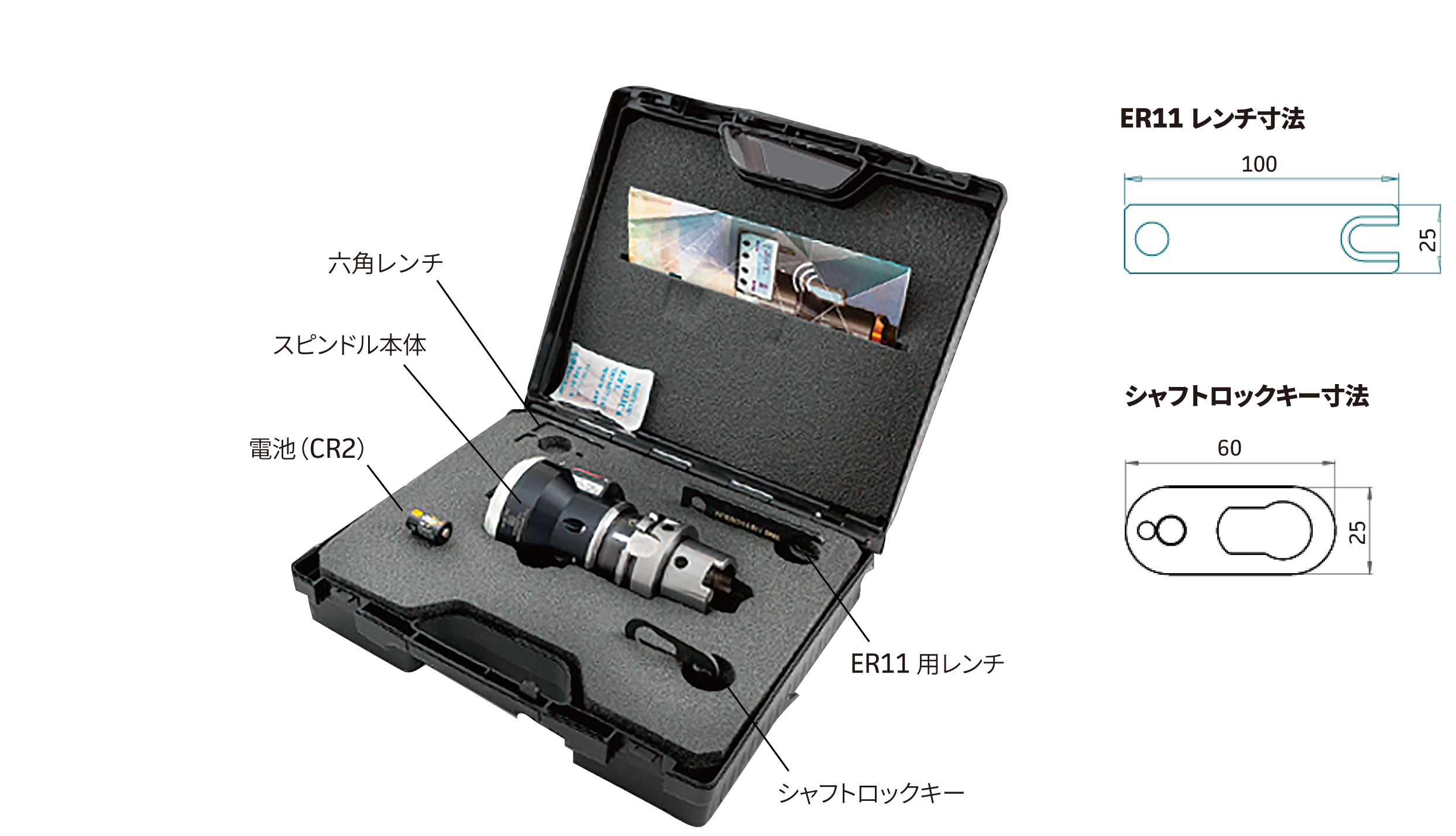

本体付属品
アクセサリー

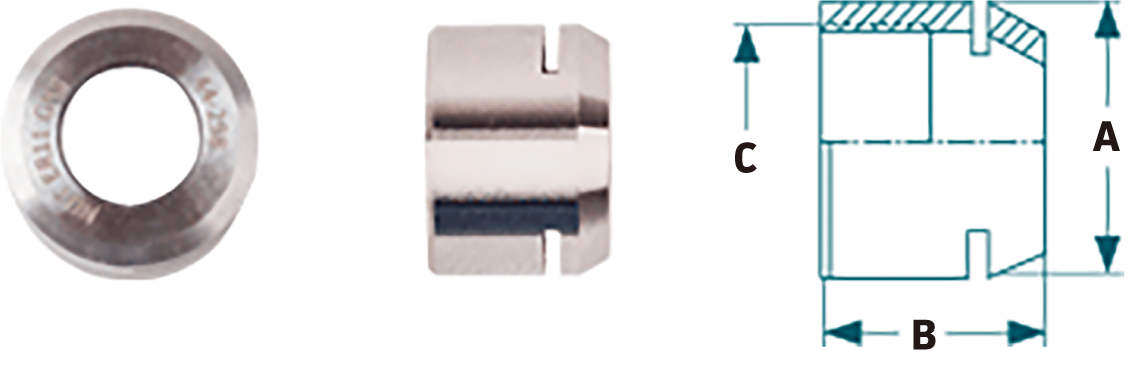

ER11 コレット用ナット
| A | ∅16 mm |
|---|---|
| B | 11.5 mm |
| C | M13 x 0.75 |

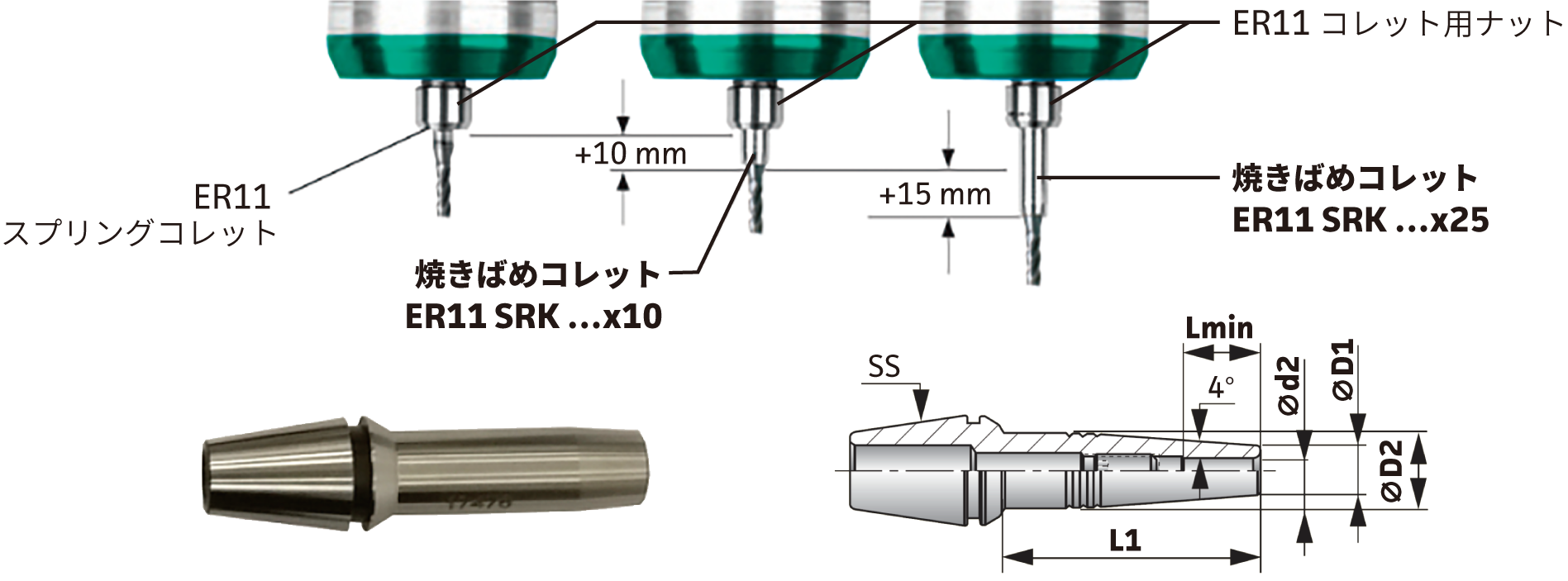

焼きばめコレット
| 寸法 | d2 | L1 | Lmin | D1 | D2 |
|---|---|---|---|---|---|
| ER11 SRK 3x10 | 3 | 10 | 9.5 | 7.6 | 8.5 |
| ER11 SRK 3x25 | 3 | 25 | 11.5 | 7.6 | 8.5 |
| ER11 SRK 4x10 | 4 | 10 | 9.5 | 7.6 | 8.5 |
| ER11 SRK 4x25 | 4 | 25 | 11.5 | 7.6 | 8.5 |

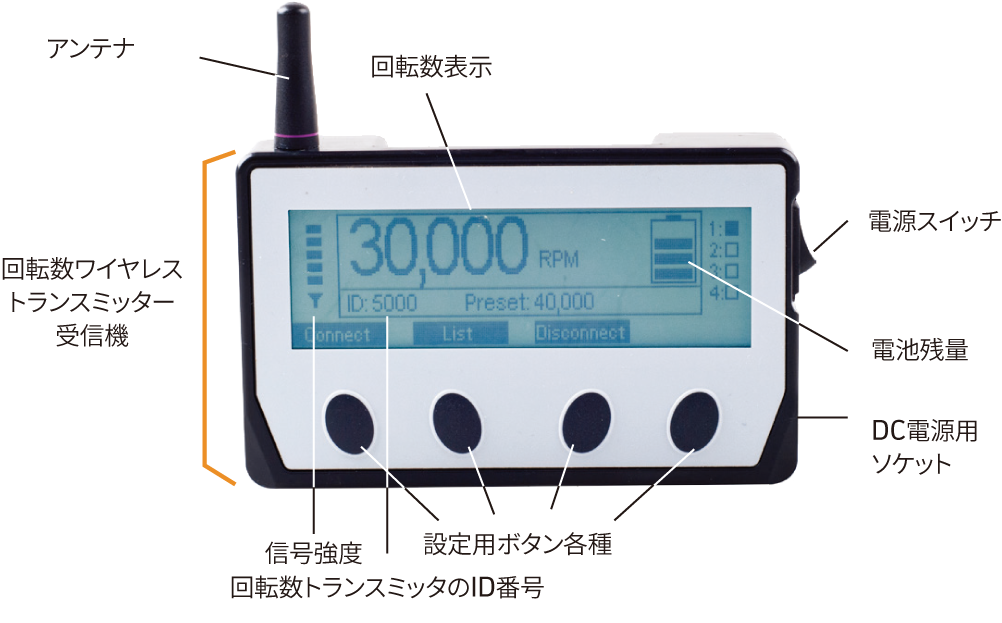

回転数表示用ディスプレイ
- スピンドルの回転数ワイヤレストランスミッターの受信機
- 通信によりリアルタイムで回転数を表示
- 電池残量、信号強度も表示
- 最大127 のセンサーID を登録可能
- ディスプレイ画面には回転中のスピンドルのみ表示
- 電源：AC100 ～ 240V
コリブリジェットと既存スピンドルの比較
この動画は、ColibriJETを使用することにより機械主軸での加工よりも加工時間を短縮できる利点を示すものです。
このワークの加工全工程において比較を行いましたが、容量削減のため一部を抜粋したものになっています。
