用途
- 小径穴研削加工
- 高出力・高剛性研削加工
- 精密研削加工
- 研削・高速ミーリング加工
特長
- 自社製セラミックボールベアリングを採用
- ツールインターフェース：ストレートネジ、HSK、テーパーなど
- モーター仕様：非同期モーター、同期モーター
- ベアリング潤滑仕様：オイルエアー潤滑、グリス潤滑
- 多彩なオプションでカスタムメイドに対応可能
- 国内唯一のGMN認定工場でメンテナンス対応
主な機能紹介
GMN社の手動工具交換(Manual Tool Change)仕様の高周波スピンドルについて、ビルトインモーターの各シリーズの特徴や仕様から、お客様がスピンドルを選定する際に役立つ情報をご紹介します。
- HSシリーズは非同期(AC)モーターを搭載した、軽負荷、高速回転で内面研削の加工に適したスピンドルです。
- UHSシリーズは同期(ブラシレスDC)モーターの採用とベアリング径が大きくなることから、HSシリーズと比較して高出力・高トルクかつ剛性が高い特徴があります。
- HSXシリーズはストレートネジのツールインターフェースを採用した、内面研削加工に適したスピンドルです。
- HV-Xシリーズは胴径、最高回転数が同様のHSXシリーズと比較して、高出力・高剛性な仕様のスピンドルです。
- HSPシリーズはHSK規格のインターフェースを採用し、左右両回転に制限がないため研削加工、ミーリング加工に使用可能なスピンドルです。
- HV-Pシリーズは胴径、最高回転数が同様のHSPシリーズと比較して、高出力・高剛性な仕様のスピンドルです。
- 特殊オプション：油粘性減衰機構(Hydro Viscous Damping)
修理・メンテナンス
当社テクニカルセンターは、国内で唯一GMN社よりスピンドルの修理認定を受けた工場です。テクニカルセンターにはスピンドルの修理に必要なバランス修正機、振動測定機などの特別な設備や分解・組み立てに必要な治具・ゲージを完備しています。
保有設備などの詳細はこちらをご覧ください。
シリーズ別の主な仕様と用途
| シリーズ名 | HS | UHS | HSX | HV-X | HSP | HV-P |
|---|---|---|---|---|---|---|
| ハウジング胴径[mm] | φ80 | φ80、φ100 | φ100～170 | φ100～150 | φ100～230 | φ100～150 |
| ツールインタフェース | ストレートネジ | テーパー穴+ ストレートネジ |
ストレートネジ | ストレートネジ | HSK-C | HSK-C |
| ベアリング潤滑方法 | オイルエアー | オイルエアー | オイルエアー | オイルエアー | ｵｲﾙｴｱｰ、ｸﾞﾘｽ | オイルエアー |
| 最高回転数[min-1] | 180,000 | 250,000 | 105,000 | 105,000 | 51,000 | 60,000 |
| モーター仕様 | 200V | 200V、350V※1 | 200V、350V | 200V、350V | 200V、350V | 200V、350V |
| 非同期モーター | 同期モーター | 非同期モーター | 非同期モーター | 非同期モーター | 非同期モーター | |
| 最大出力[kW] | 1.1(S6-60%) | 5(S6-60%) | 35(S6-60%) | 37(S6-60%) | 45(S6-60%) | 37(S6-60%) |
| 用途 | 小径穴研削 | 小径穴研削 | 研削 | 高出力、高剛性研削 | 研削、ミーリング | 研削、ミーリング |
型式の読み方

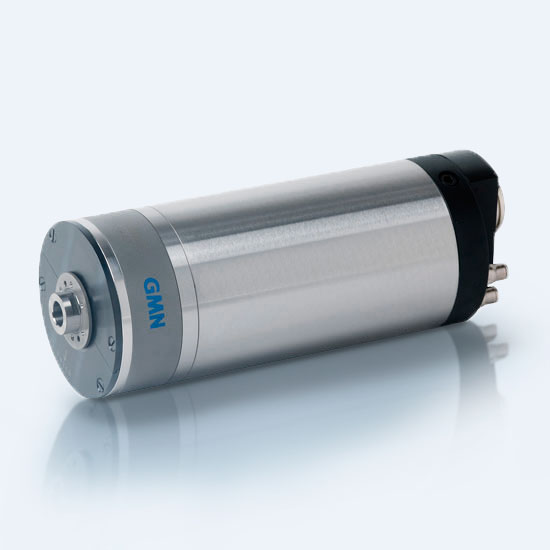

HSシリーズ
小径穴研削加工に適した高速回転タイプのスピンドルシリーズ

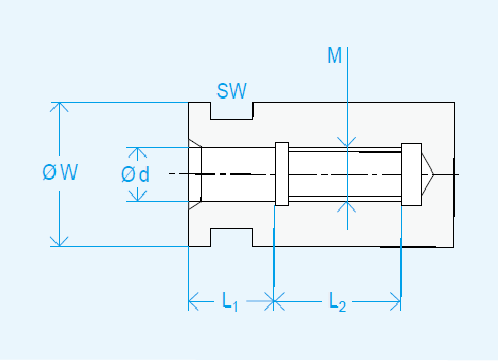

| ツールインターフェース | d [mm] |
d公差 [µm] |
W [mm] |
M ねじサイズ |
L1 [mm] |
L2 [mm] |
SW |
|---|---|---|---|---|---|---|---|
| D 04/08 | 4 | +5 / +2 | 8 | M4 x 0.70 | 6 | 8 | 7 |
| D 06/12 | 6 | 12 | M6 x 1.00 | 9 | 11 | 11 | |
| D 08/14 | 8 | 14 | M8 x 1.25 | 12 | 14 | 13 | |
| D 09/16 | 9 | 16 | M9 x 1.25 | 13 | 14 | 14 | |
| D 10/18 | 10 | 18 | M10 x 1.50 | 15 | 19 | 16 | |
| D 14/23 | 14 | +7 / +2 | 23 | M14 x 1.50 | 20 | 19 | 20 |
| D 16/28 | 16 | 28 | M16 x 1.50 | 24 | 19 | 24 | |
| D 22/38 | 22 | 38 | M22 x 2.00 | 34 | 25 | 32 | |
| D 28/43 | 28 | +8 / +3 | 43 | M28 x 2.00 | 42 | 25 | 38 |
| D 32/53 | 32 | 53 | M32 x 2.00 | 46 | 25 | 48 | |
| D 36/63 | 36 | 63 | M36 x 2.00 | 50 | 30 | 55 | |
| D 36/68 | 36 | 68 | M36 x 2.00 | 50 | 30 | 60 |
| 型式 | HS80-180000/0.4 | HS80-150000/0.5 | HS80-120000/1.1 |
|---|---|---|---|
| 胴径 [mm] | φ80 | φ80 | φ80 |
| 最高回転数 [min-1] | 180000 | 150000 | 120000 |
| ツールインターフェース | D04/08 | D04/08 | D06/12 |
| 非同期モーター | 200V | 200V | 200V |
| 最高周波数 [Hz] | 3000 | 2500 | 2000 |
| 出力特性 [min-1] | @180000 | @150000 | @120000 |
| 連続出力 S1 [kW] | 0.3 | 0.4 | 0.95 |
| 連続トルク S1 [Nm] | 0.02 | 0.03 | 0.07 |
| 電流値 S1 [A] | 1.8 | 2.3 | 5.4 |
| 出力 S6-60% [kW] | 0.4 | 0.5 | 1.1 |
| トルク S6-60% [Nm] | 0.02 | 0.03 | 0.09 |
| 電流値 S6-60% [A] | 2 | 2.5 | 6.5 |
UHSシリーズ
小径穴研削加工に適した高速回転タイプのスピンドルシリーズ。UHSシリーズスピンドルは、専用の潤滑装置、インバータのセットのみの供給となります。

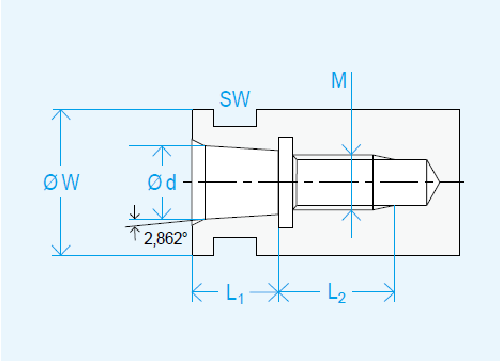

| ツールインターフェース | d [mm] |
W [mm] |
M ねじサイズ |
L1 [mm] |
L2 [mm] |
SW |
|---|---|---|---|---|---|---|
| U 07/10 | 7 | 10 | M5 x 0.80 | 5 | 9 | - |
| U 09/16 | 9 | 16 | M8 x 1.50 | 7 | 16 | 14 |
| U 12/18 | 12 | 18 | M10 x 1.50 | 9 | 22 | 16 |
| U 16/23 | 16 | 23 | M14 x 1.25 | 12 | 22 | 20 |
| 型式 | UHS80-250000/0.5 | UHS80-200000/1 | UHS100-120000/3.5 | UHS100-105000/4 | UHS100-90000/5 | |||
|---|---|---|---|---|---|---|---|---|
| 胴径 [mm] | φ80 | φ80 | φ100 | φ100 | φ100 | |||
| 最高回転数 [min-1] | 250000 | 200000 | 120000 | 105000 | 90000 | |||
| ツールインターフェース | U07/10 | U07/10 | U09/16 | U12/18 | U16/23 | |||
| 同期モーター | 200V | 200V | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 4167 | 3333 | 2000 | 1750 | 1500 | |||
| 出力特性 [min-1] | @250000 | @200000 | @120000 | @105000 | @90000 | |||
| 連続出力 S1 [kW] | 0.45 | 0.9 | 3 | 3.5 | 4.4 | |||
| 連続トルク S1 [Nm] | 0.02 | 0.04 | 0.24 | 0.32 | 0.47 | |||
| 電流値 S1 [A] | 2.9 | 7.7 | 14 | 8.2 | 14 | 7.9 | 17 | 9.7 |
| 出力 S6-60% [kW] | 0.5 | 1 | 3.5 | 4 | 5 | |||
| トルク S6-60% [Nm] | 0.02 | 0.05 | 0.28 | 0.36 | 0.53 | |||
| 電流値 S6-60% [A] | 3.2 | 8.5 | 17 | 9.5 | 16 | 9 | 19 | 11 |
| クーラントスルーシャフト | ||||||||
| 低圧クーラント(du) | - | - | オプション | オプション | オプション | |||
| 高圧クーラント(dh) | - | - | - | |||||
| 内蔵センサー | ||||||||
| ロータリーエンコーダー | - | - | - | |||||
| スピードセンサー | - | - | 標準 | 標準 | 標準 | |||
| エアパージ | 標準 | 標準 | オプション | オプション | オプション | |||
HSXシリーズ
研削加工に適した高周波スピンドルシリーズ
| ツールインターフェース | d [mm] |
d公差 [µm] |
W [mm] |
M ねじサイズ |
L1 [mm] |
L2 [mm] |
SW |
|---|---|---|---|---|---|---|---|
| D 04/08 | 4 | +5 / +2 | 8 | M4 x 0.70 | 6 | 8 | 7 |
| D 06/12 | 6 | 12 | M6 x 1.00 | 9 | 11 | 11 | |
| D 08/14 | 8 | 14 | M8 x 1.25 | 12 | 14 | 13 | |
| D 09/16 | 9 | 16 | M9 x 1.25 | 13 | 14 | 14 | |
| D 10/18 | 10 | 18 | M10 x 1.50 | 15 | 19 | 16 | |
| D 14/23 | 14 | +7 / +2 | 23 | M14 x 1.50 | 20 | 19 | 20 |
| D 16/28 | 16 | 28 | M16 x 1.50 | 24 | 19 | 24 | |
| D 22/38 | 22 | 38 | M22 x 2.00 | 34 | 25 | 32 | |
| D 28/43 | 28 | +8 / +3 | 43 | M28 x 2.00 | 42 | 25 | 38 |
| D 32/53 | 32 | 53 | M32 x 2.00 | 46 | 25 | 48 | |
| D 36/63 | 36 | 63 | M36 x 2.00 | 50 | 30 | 55 | |
| D 36/68 | 36 | 68 | M36 x 2.00 | 50 | 30 | 60 |
HSX100
| 型式 | HSX100-105000/2 | HSX100-90000/3 | HSX100-75000/5 | HSX100-60000/5 | ||||
|---|---|---|---|---|---|---|---|---|
| 胴径 [mm] | φ100 | φ100 | φ100 | φ100 | ||||
| 最高回転数 [min-1] | 105000 | 90000 | 75000 | 60000 | ||||
| ツールインターフェース | D08/14 | D09/16 | D10/18 | D14/23 | ||||
| 非同期モーター | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 1750 | 1500 | 1250 | 1000 | ||||
| 出力特性[min-1] | @105000 | @90000 | @75000 | @60000 | ||||
| 連続出力 S1 [kW] | 1.7 | 2.5 | 4.2 | 4.2 | ||||
| 連続トルク S1 [Nm] | 0.16 | 0.27 | 0.54 | 0.67 | ||||
| 電流値 S1 [A] | 8.8 | 5 | 13 | 7.5 | 18 | 11 | 18 | 11 |
| 出力 S6-60% [kW] | 2 | 3 | 5 | 5 | ||||
| トルク S6-60% [Nm] | 0.18 | 0.32 | 0.64 | 0.8 | ||||
| 電流値 S6-60% [A] | 11 | 6.5 | 16 | 9 | 23 | 13 | 23 | 13 |
| クーラントスルーシャフト | ||||||||
| 低圧クーラント(du) | オプション | オプション | オプション | オプション | ||||
| 高圧クーラント(dh) | - | - | - | |||||
| 内蔵センサー | ||||||||
| ロータリーエンコーダー | - | - | - | |||||
| スピードセンサー | 標準 | 標準 | 標準 | 標準 | ||||
| エアパージ | オプション | オプション | オプション | オプション | ||||
HSX120
| 型式 | HSX120-60000/7 | HSX120-51000/12 | HSX120-42000/12 | HSX120-30000/13 | ||||
|---|---|---|---|---|---|---|---|---|
| 胴径 [mm] | φ120 | φ120 | φ120 | φ120 | ||||
| 最高回転数 [min-1] | 60000 | 51000 | 42000 | 30000 | ||||
| ツールインターフェース | D14/23 | D16/28 | DD22/38 | D28/43 | ||||
| 非同期モーター | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 1000 | 1700 | 1400 | 1500 | ||||
| 出力特性[min-1] | @60000 | @30000 | @30000 | @18000 | ||||
| 連続出力 S1 [kW] | 6 | 11 | 11 | 11 | ||||
| 連続トルク S1 [Nm] | 0.96 | 3.5 | 3.5 | 5.84 | ||||
| 電流値 S1 [A] | 28 | 16 | 63 | 36 | 63 | 36 | 72 | 41 |
| 出力 S6-60% [kW] | 7 | 12 | 12 | 13 | ||||
| トルク S6-60% [Nm] | 1.11 | 3.82 | 3.82 | 6.9 | ||||
| 電流値 S6-60% [A] | 32 | 18 | 67 | 38 | 67 | 38 | 84 | 48 |
| クーラントスルーシャフト | ||||||||
| 低圧クーラント(du) | オプション | オプション | オプション | オプション | ||||
| 高圧クーラント(dh) | ※１ | ※１ | ※１ | ※１ | ||||
| 内蔵センサー | ||||||||
| ロータリーエンコーダー | ※１ | ※１ | ※１ | ※１ | ||||
| スピードセンサー | 標準 | 標準 | 標準 | 標準 | ||||
| エアパージ | オプション | オプション | オプション | オプション | ||||
HSX150
| 型式 | HSX150-42000/16 | HSX150-42000/11 | HSX150-30000/23 | HSX150-30000/16 | HSX150-24000/23 | HSX150-24000/17 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 胴径 [mm] | φ150 | φ150 | φ150 | φ150 | φ150 | φ150 | ||||||
| 最高回転数 [min-1] | 42000 | 42000 | 30000 | 30000 | 24000 | 24000 | ||||||
| ツールインターフェース | D22/38 | D22/38 | D32/53 | D32/53 | D36/63 | D36/63 | ||||||
| 非同期モーター | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 1400 | 1400 | 1000 | 1000 | 800 | 800 | ||||||
| 出力特性[min-1] | @27000 | @18000 | @18000 | @13500 | @18000 | @11000 | ||||||
| 連続出力 S1 [kW] | 14 | 9.5 | 18 | 14 | 18 | 14 | ||||||
| 連続トルク S1 [Nm] | 4.95 | 5.04 | 9.55 | 9.9 | 9.55 | 12.2 | ||||||
| 電流値 S1 [A] | 86 | 49 | 47 | 27 | 86 | 49 | 63 | 36 | 86 | 49 | 65 | 37 |
| 出力 S6-60% [kW] | 16 | 11 | 23 | 16 | 23 | 17 | ||||||
| トルク S6-60% [Nm] | 5.66 | 5.84 | 12.2 | 11.3 | 12.2 | 14.8 | ||||||
| 電流値 S6-60% [A] | 102 | 58 | 54 | 31 | 110 | 63 | 70 | 40 | 110 | 63 | 79 | 45 |
| クーラントスルーシャフト | ||||||||||||
| 低圧クーラント(du) | オプション | オプション | ※1 | ※1 | - | - | ||||||
| 高圧クーラント(dh) | ※1 | ※1 | ※1 | ※1 | ※1 | ※1 | ||||||
| 内蔵センサー | ||||||||||||
| ロータリー エンコーダー |
※1 | ※1 | ※1 | ※1 | ※1 | ※1 | ||||||
| スピードセンサー | 標準 | 標準 | 標準 | 標準 | 標準 | 標準 | ||||||
| エアパージ | オプション | オプション | オプション | オプション | オプション | オプション | ||||||
HV-Xシリーズ
高出力・高剛性タイプの精密研削加工に適した高周波スピンドルシリーズ
| ツールインターフェース | d [mm] |
d公差 [µm] |
W [mm] |
M ねじサイズ |
L1 [mm] |
L2 [mm] |
SW |
|---|---|---|---|---|---|---|---|
| D 04/08 | 4 | +5 / +2 | 8 | M4 x 0.70 | 6 | 8 | 7 |
| D 06/12 | 6 | 12 | M6 x 1.00 | 9 | 11 | 11 | |
| D 08/14 | 8 | 14 | M8 x 1.25 | 12 | 14 | 13 | |
| D 09/16 | 9 | 16 | M9 x 1.25 | 13 | 14 | 14 | |
| D 10/18 | 10 | 18 | M10 x 1.50 | 15 | 19 | 16 | |
| D 14/23 | 14 | +7 / +2 | 23 | M14 x 1.50 | 20 | 19 | 20 |
| D 16/28 | 16 | 28 | M16 x 1.50 | 24 | 19 | 24 | |
| D 22/38 | 22 | 38 | M22 x 2.00 | 34 | 25 | 32 | |
| D 28/43 | 28 | +8 / +3 | 43 | M28 x 2.00 | 42 | 25 | 38 |
| D 32/53 | 32 | 53 | M32 x 2.00 | 46 | 25 | 48 | |
| D 36/63 | 36 | 63 | M36 x 2.00 | 50 | 30 | 55 | |
| D 36/68 | 36 | 68 | M36 x 2.00 | 50 | 30 | 60 |
HV-X100
| 型式 | HV-X100-105000/2 | HV-X100-90000/3 | HV-X100-75000/5 | HV-X100-60000/9 | HV-X100-45000/9 | HV-X100-30000/9 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 胴径 [mm] | φ100 | φ100 | φ100 | φ100 | φ100 | φ100 | ||||||
| 最高回転数 [min-1] | 105000 | 90000 | 75000 | 60000 | 45000 | 30000 | ||||||
| ツールインターフェース | D09/16 | D10/18 | D14/23 | D16/28 | D22/38 | D28/43 | ||||||
| 非同期モーター | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 1750 | 1500 | 1250 | 2000 | 1500 | 1000 | ||||||
| 出力特性[min-1] | @105000 | @90000 | @75000 | @51000 | @30000 | @21000 | ||||||
| 連続出力 S1 [kW] | 1.8 | 2.5 | 4 | 7.5 | 7.5 | 7.5 | ||||||
| 連続トルク S1 [Nm] | 0.16 | 0.27 | 0.51 | 1.4 | 2.39 | 3.41 | ||||||
| 電流値 S1 [A] | 9.6 | 5.5 | 13 | 7.5 | 18 | 11 | 42 | 24 | 42 | 24 | 49 | 28 |
| 出力 S6-60% [kW] | 2 | 3 | 5 | 9 | 9 | 9 | ||||||
| トルク S6-60% [Nm] | 0.18 | 0.32 | 0.64 | 1.69 | 2.86 | 4.09 | ||||||
| 電流値 S6-60% [A] | 11 | 6 | 16 | 9 | 23 | 13 | 49 | 28 | 49 | 28 | 53 | 30 |
| クーラントスルーシャフト | ||||||||||||
| 低圧クーラント(du) | オプション | オプション | オプション | オプション | オプション | オプション | ||||||
| 高圧クーラント(dh) | ※1 | ※1 | ※1 | ※1 | ※1 | ※1 | ||||||
| 内蔵センサー | ||||||||||||
| ロータリー エンコーダー |
- | - | - | - | - | - | ||||||
| スピードセンサー | 標準 | 標準 | 標準 | 標準 | 標準 | 標準 | ||||||
| エアパージ | オプション | オプション | オプション | オプション | オプション | オプション | ||||||
HV-X120
| 型式 | HV-X120-75000/7 | HV-X120-60000/13 | HV-X120-60000/12 | HV-X120-45000/18 | HV-X120-30000/18 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 胴径 [mm] | φ120 | φ120 | φ120 | φ120 | φ120 | |||||
| 最高回転数 [min-1] | 75000 | 60000 | 60000 | 45000 | 30000 | |||||
| ツールインターフェース | D14/23 | D16/28 | D16/28 | D28/43 | D32/53 | |||||
| 非同期モーター | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 1250 | 2000 | 1000 | 1500 | 1000 | |||||
| 出力特性[min-1] | @75000 | @30000 | @51000 | @30000 | @24000 | |||||
| 連続出力 S1 [kW] | 6 | 11 | 10.5 | 15 | 15 | |||||
| 連続トルク S1 [Nm] | 0.76 | 3.5 | 1.97 | 4.77 | 5.97 | |||||
| 電流値 S1 [A] | 32 | 18 | 58 | 33 | 44 | 25 | 72 | 41 | 72 | 41 |
| 出力 S6-60% [kW] | 7 | 13 | 12 | 18 | 18 | |||||
| トルク S6-60% [Nm] | 0.89 | 4.14 | 2.25 | 5.73 | 7.16 | |||||
| 電流値 S6-60% [A] | 42 | 20 | 65 | 37 | 51 | 29 | 89 | 51 | 89 | 51 |
| クーラントスルーシャフト | ||||||||||
| 低圧クーラント(du) | オプション | オプション | オプション | オプション | オプション | |||||
| 高圧クーラント(dh) | ※1 | オプション | オプション | オプション | オプション | |||||
| 内蔵センサー | ||||||||||
| ロータリー エンコーダー |
オプション | オプション | オプション | オプション | オプション | |||||
| スピードセンサー | 標準 | 標準 | 標準 | 標準 | 標準 | |||||
| エアパージ | オプション | オプション | オプション | オプション | オプション | |||||
HV-X150
| 型式 | HV-X150-45000/36 | HV-X150-45000/25 | HV-X150-30000/37 | HV-X150-30000/26 | ||||
|---|---|---|---|---|---|---|---|---|
| 胴径 [mm] | φ150 | φ150 | φ150 | φ150 | ||||
| 最高回転数 [min-1] | 45000 | 45000 | 30000 | 30000 | ||||
| ツールインターフェース | D28/43 | D28/43 | D36/63 | D36/63 | ||||
| 非同期モーター | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 1500 | 1500 | 1000 | 1000 | ||||
| 出力特性[min-1] | @30000 | @21000 | @21000 | @15000 | ||||
| 連続出力 S1 [kW] | 32 | 22 | 33 | 23 | ||||
| 連続トルク S1 [Nm] | 10.2 | 10 | 15 | 14.6 | ||||
| 電流値 S1 [A] | 152 | 87 | 105 | 60 | 147 | 84 | 105 | 60 |
| 出力 S6-60% [kW] | 36 | 25 | 37 | 26 | ||||
| トルク S6-60% [Nm] | 11.5 | 11.4 | 16.8 | 16.6 | ||||
| 電流値 S6-60% [A] | 166 | 95 | 117 | 67 | 161 | 92 | 117 | 67 |
| クーラントスルーシャフト | ||||||||
| 低圧クーラント(du) | ※１ | ※１ | ※１ | ※１ | ||||
| 高圧クーラント(dh) | オプション | オプション | オプション | オプション | ||||
| 内蔵センサー | ||||||||
| ロータリーエンコーダー | オプション | オプション | オプション | オプション | ||||
| スピードセンサー | 標準 | 標準 | 標準 | 標準 | ||||
| エアパージ | オプション | オプション | オプション | オプション | ||||
HSPシリーズ
高出力・高剛性タイプの精密研削加工に適した高周波スピンドルシリーズ

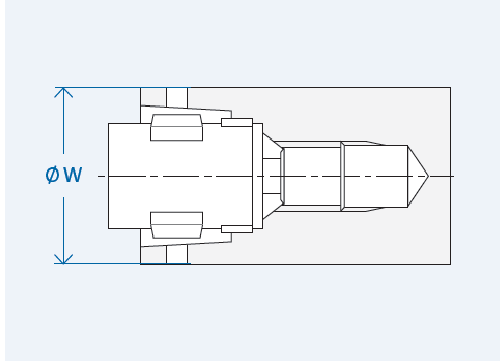

| ツールインターフェース | W [mm] |
|---|---|
| HSK-C25 | 25 |
| HSK-C32 | 32 |
| HSK-C40 | 40 |
| HSK-C50 | 50 |
| HSK-C63 | 63 |
| HSK-C80 | 80 |
| HSK-C100 | 100 |
HSP100
| 型式 | HSP100-51000/5 | HSP100-51000/3 | HSP100-42000/5 | HSP100-42000/3 | ||||
|---|---|---|---|---|---|---|---|---|
| 胴径 [mm] | φ100 | φ100 | φ100 | φ100 | ||||
| 最高回転数 [min-1] | 51000 | 51000 | 42000 | 42000 | ||||
| ツールインターフェース | HSK-C25 | HSK-C25 | HSK-C32 | HSK-C32 | ||||
| 非同期モーター | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 1700 | 1700 | 1400 | 1400 | ||||
| 出力特性[min-1] | @36000 | @21000 | @36000 | @21000 | ||||
| 連続出力 S1 [kW] | 5 | 3 | 5 | 3 | ||||
| 連続トルク S1 [Nm] | 1.33 | 1.36 | 1.33 | 1.36 | ||||
| 電流値 S1 [A] | 26 | 15 | 18 | 10 | 26 | 15 | 18 | 10 |
| 出力特性[min-1] | @36000 | @24000 | @36000 | @24000 | ||||
| 出力 S6-60% [kW] | 6 | 4 | 6 | 4 | ||||
| トルク S6-60% [Nm] | 1.59 | 1.59 | 1.59 | 1.59 | ||||
| 電流値 S6-60% [A] | 32 | 18 | 21 | 12 | 32 | 18 | 21 | 12 |
| クーラントスルーシャフト | ||||||||
| 低圧クーラント(du) | - | - | - | - | ||||
| 高圧クーラント(dh) | オプション | オプション | オプション | オプション | ||||
| 内蔵センサー | ||||||||
| ロータリー エンコーダー |
※1 | ※1 | ※1 | ※1 | ||||
| スピードセンサー | 標準 | 標準 | 標準 | 標準 | ||||
| エアパージ | オプション | オプション | オプション | オプション | ||||
HSP120
| 型式 | HSP120-51000/11 | HSP120-51000/6 | HSP120-42000/11 | HSP120-42000/6 | HSP120-30000/11 | HSP120-30000/9 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 胴径 [mm] | φ120 | φ120 | φ120 | φ120 | φ120 | φ120 | ||||||
| 最高回転数 [min-1] | 51000 | 51000 | 42000 | 42000 | 30000 | 30000 | ||||||
| ツールインターフェース | HSK-C25 | HSK-C25 | HSK-C32 | HSK-C32 | HSK-C40 | HSK-C40 | ||||||
| 非同期モーター | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 1700 | 1700 | 1400 | 1400 | 1500 | 1500 | ||||||
| 出力特性[min-1] | @30000 | @18000 | @30000 | @18000 | @18000 | @15000 | ||||||
| 連続出力 S1 [kW] | 11 | 6 | 11 | 6 | 11 | 9 | ||||||
| 連続トルク S1 [Nm] | 3.5 | 3.18 | 3.5 | 3.18 | 5.84 | 5.73 | ||||||
| 電流値 S1 [A] | 63 | 36 | 30 | 17 | 63 | 36 | 30 | 17 | 72 | 41 | 58 | 33 |
| 出力 S6-60% [kW] | 12 | 7 | 12 | 7 | 13 | 11 | ||||||
| トルク S6-60% [Nm] | 3.82 | 3.71 | 3.82 | 3.71 | 6.9 | 7 | ||||||
| 電流値 S6-60% [A] | 67 | 38 | 35 | 20 | 67 | 38 | 35 | 20 | 84 | 48 | 68 | 39 |
| クーラントスルーシャフト | ||||||||||||
| 低圧クーラント(du) | - | - | - | - | - | - | ||||||
| 高圧クーラント(dh) | オプション | オプション | オプション | オプション | オプション | オプション | ||||||
| 内蔵センサー | ||||||||||||
| ロータリー エンコーダー |
※1 | ※1 | ※1 | ※1 | ※1 | ※1 | ||||||
| スピードセンサー | 標準 | 標準 | 標準 | 標準 | 標準 | 標準 | ||||||
| エアパージ | オプション | オプション | オプション | オプション | オプション | オプション | ||||||
HSP150
| 型式 | HSP150-42000/14 | HSP150-42000/9.5 | HSP150-30000/18 | HSP150-30000/14 | HSP150-24000/18 | HSP150-24000/14 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 胴径 [mm] | φ150 | φ150 | φ150 | φ150 | φ150 | φ150 | ||||||
| 最高回転数 [min-1] | 42000 | 42000 | 30000 | 30000 | 24000 | 24000 | ||||||
| ツールインターフェース | HSK-C32 | HSK-C32 | HSK-C50 | HSK-C50 | HSK-C63 | HSK-C63 | ||||||
| 非同期モーター | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 1400 | 1400 | 1000 | 1000 | 800 | 800 | ||||||
| 出力特性[min-1] | @27000 | @18000 | @18000 | @13500 | @18000 | @11000 | ||||||
| 連続出力 S1 [kW] | 14 | 9.5 | 18 | 14 | 18 | 14 | ||||||
| 連続トルク S1 [Nm] | 4.95 | 5.04 | 9.55 | 9.9 | 9.55 | 12.2 | ||||||
| 電流値 S1 [A] | 86 | 49 | 47 | 27 | 86 | 49 | 63 | 36 | 86 | 49 | 65 | 37 |
| 出力 S6-60% [kW] | 16 | 11 | 23 | 16 | 23 | 17 | ||||||
| トルク S6-60% [Nm] | 5.66 | 5.84 | 12.2 | 11.3 | 12.2 | 14.8 | ||||||
| 電流値 S6-60% [A] | 102 | 58 | 54 | 31 | 110 | 63 | 70 | 40 | 110 | 63 | 79 | 49 |
| クーラントスルーシャフト | ||||||||||||
| 低圧クーラント(du) | - | - | - | - | - | - | ||||||
| 高圧クーラント(dh) | オプション | オプション | オプション | オプション | オプション | オプション | ||||||
| 内蔵センサー | ||||||||||||
| ロータリー エンコーダー |
※1 | ※1 | ※1 | ※1 | ※1 | ※1 | ||||||
| スピードセンサー | 標準 | 標準 | 標準 | 標準 | 標準 | 標準 | ||||||
| エアパージ | オプション | オプション | オプション | オプション | オプション | オプション | ||||||
HSP170
| 型式 | HSP170-30000/32 | HSP170-30000/19 | HSP170-24000/32 | HSP170-24000/19 | HSP170-18000/29 | HSP170-18000/20 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 胴径 [mm] | φ170 | φ170 | φ170 | φ170 | φ170 | φ170 | ||||||
| 最高回転数 [min-1] | 30000 | 30000 | 24000 | 24000 | 18000 | 18000 | ||||||
| ツールインターフェース | HSK-C50 | HSK-C50 | HSK-C63 | HSK-C63 | HSK-C63 | HSK-C63 | ||||||
| 非同期モーター | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 1000 | 1000 | 800 | 800 | 600 | 600 | ||||||
| 出力特性[min-1] | @15000 | @9000 | @15000 | @9000 | @11000 | @7500 | ||||||
| 連続出力 S1 [kW] | 32 | 19 | 32 | 19 | 29 | 20 | ||||||
| 連続トルク S1 [Nm] | 20.4 | 20.2 | 20.4 | 20.2 | 25.2 | 25.2 | ||||||
| 電流値 S1 [A] | 140 | 80 | 82 | 47 | 140 | 80 | 82 | 47 | 117 | 67 | 89 | 91 |
| 出力 S6-60% [kW] | 35 | 21 | 35 | 21 | 34 | 23 | ||||||
| トルク S6-60% [Nm] | 22.3 | 22.3 | 22.3 | 22.3 | 29.5 | 29.5 | ||||||
| 電流値 S6-60% [A] | 151 | 86 | 93 | 53 | 151 | 86 | 93 | 53 | 137 | 78 | 102 | 58 |
| クーラントスルーシャフト | ||||||||||||
| 低圧クーラント(du) | - | - | - | - | - | - | ||||||
| 高圧クーラント(dh) | オプション | オプション | オプション | オプション | オプション | オプション | ||||||
| 内蔵センサー | ||||||||||||
| ロータリー エンコーダー |
※1 | ※1 | ※1 | ※1 | ※1 | ※1 | ||||||
| スピードセンサー | 標準 | 標準 | 標準 | 標準 | 標準 | 標準 | ||||||
| エアパージ | オプション | オプション | オプション | オプション | オプション | オプション | ||||||
HSP230
| 型式 | HSP230-18000/45 | HSP230-18000/18 | HSP230-15000/42 | HSP230-15000/25 | ||||
|---|---|---|---|---|---|---|---|---|
| 胴径 [mm] | φ230 | φ230 | φ230 | φ230 | ||||
| 最高回転数 [min-1] | 18000 | 18000 | 15000 | 15000 | ||||
| ツールインターフェース | HSK-C63 | HSK-C63 | HSK-C80 | HSK-C80 | ||||
| 非同期モーター | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 1700 | 1700 | 1400 | 1400 | ||||
| 出力特性[min-1] | @7300 | @2900 | @4700 | @2800 | ||||
| 連続出力 S1 [kW] | 45 | 18 | 42 | 25 | ||||
| 連続トルク S1 [Nm] | 58.9 | 59.3 | 85.3 | 85.3 | ||||
| 電流値 S1 [A] | 172 | 98 | 100 | 57 | 168 | 96 | 121 | 69 |
| 出力 S6-60% [kW] | 50 | 20 | 47 | 28 | ||||
| トルク S6-60% [Nm] | 65.4 | 65.9 | 95.5 | 95.5 | ||||
| 電流値 S6-60% [A] | 189 | 108 | 112 | 64 | 187 | 107 | 135 | 77 |
| クーラントスルーシャフト | ||||||||
| 低圧クーラント(du) | - | - | - | - | ||||
| 高圧クーラント(dh) | オプション | オプション | オプション | オプション | ||||
| 内蔵センサー | ||||||||
| ロータリー エンコーダー |
※1 | ※1 | ※1 | ※1 | ||||
| スピードセンサー | 標準 | 標準 | 標準 | 標準 | ||||
| エアパージ | オプション | オプション | オプション | オプション | ||||
HV-Pシリーズ
HSK規格(DIN69893-1)のツールインターフェースを備えた、高出力・高剛性タイプの研削・ミーリング・穴あけに適した高周波スピンドルシリーズ※下図のスピンドルはフランジ付きのオプション仕様となります。
| ツールインターフェース | W [mm] |
|---|---|
| HSK-C25 | 25 |
| HSK-C32 | 32 |
| HSK-C40 | 40 |
| HSK-C50 | 50 |
| HSK-C63 | 63 |
| HSK-C80 | 80 |
| HSK-C100 | 100 |
HV-P100
| 型式 | HV-P100-60000/9 | HV-P100-45000/9 | HV-P100-30000/9 | |||
|---|---|---|---|---|---|---|
| 胴径 [mm] | φ100 | φ100 | φ100 | |||
| 最高回転数 [min-1] | 45000 | 45000 | 30000 | |||
| ツールインターフェース | HSK-C25 | HSK-C32 | HSK-C40 | |||
| 非同期モーター | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 20000 | 1500 | 1000 | |||
| 出力特性[min-1] | @51000 | @30000 | @21000 | |||
| 連続出力 S1 [kW] | 7.5 | 7.5 | 7.5 | |||
| 連続トルク S1 [Nm] | 1.4 | 2.39 | 3.41 | |||
| 電流値 S1 [A] | 42 | 24 | 42 | 24 | 49 | 28 |
| 出力 S6-60% [kW] | 9 | 9 | 9 | |||
| トルク S6-60% [Nm] | 1.69 | 2.86 | 4.09 | |||
| 電流値 S6-60% [A] | 49 | 28 | 49 | 28 | 53 | 30 |
| クーラントスルーシャフト | ||||||
| 低圧クーラント(du) | - | - | - | |||
| 高圧クーラント(dh) | オプション | オプション | オプション | |||
| 内蔵センサー | ||||||
| ロータリー エンコーダー |
オプション | オプション | オプション | |||
| スピードセンサー | 標準 | 標準 | 標準 | |||
| エアパージ | オプション | オプション | オプション | |||
HV-P120
| 型式 | HV-P120-60000/13 | HV-P120-60000/12 | HV-P120-45000/18 | HV-P120-30000/18 | ||||
|---|---|---|---|---|---|---|---|---|
| 胴径 [mm] | φ120 | φ120 | φ120 | φ120 | ||||
| 最高回転数 [min-1] | 60000 | 60000 | 45000 | 30000 | ||||
| ツールインターフェース | HSK-C25 | HSK-C25 | HSK-C40 | HSK-C50 | ||||
| 非同期モーター | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 20000 | 1000 | 1500 | 1000 | ||||
| 出力特性[min-1] | @30000 | @51000 | @30000 | @24000 | ||||
| 連続出力 S1 [kW] | 11 | 10.5 | 15 | 15 | ||||
| 連続トルク S1 [Nm] | 3.5 | 1.97 | 4.77 | 5.97 | ||||
| 電流値 S1 [A] | 58 | 33 | 44 | 25 | 72 | 41 | 72 | 41 |
| 出力 S6-60% [kW] | 13 | 12 | 18 | 18 | ||||
| トルク S6-60% [Nm] | 4.14 | 2.25 | 5.73 | 7.16 | ||||
| 電流値 S6-60% [A] | 65 | 37 | 51 | 29 | 89 | 51 | 89 | 51 |
| クーラントスルーシャフト | ||||||||
| 低圧クーラント(du) | - | - | - | - | ||||
| 高圧クーラント(dh) | オプション | オプション | オプション | オプション | ||||
| 内蔵センサー | ||||||||
| ロータリー エンコーダー |
オプション | オプション | オプション | オプション | ||||
| スピードセンサー | 標準 | 標準 | 標準 | 標準 | ||||
| エアパージ | オプション | オプション | オプション | オプション | ||||
HV-P150
| 型式 | HV-P150-45000/36 | HV-P150-45000/25 | HV-P150-30000/37 | HV-P150-30000/26 | ||||
|---|---|---|---|---|---|---|---|---|
| 胴径 [mm] | φ150 | φ150 | φ150 | φ150 | ||||
| 最高回転数 [min-1] | 45000 | 45000 | 30000 | 30000 | ||||
| ツールインターフェース | HSK-C40 | HSK-C40 | HSK-C63 | HSK-C63 | ||||
| 非同期モーター | 200V | 350V | 200V | 350V | 200V | 350V | 200V | 350V |
| 最高周波数 [Hz] | 1500 | 1500 | 1000 | 1000 | ||||
| 出力特性[min-1] | @30000 | @21000 | @21000 | @15000 | ||||
| 連続出力 S1 [kW] | 32 | 22 | 33 | 23 | ||||
| 連続トルク S1 [Nm] | 10.2 | 10 | 15 | 14.6 | ||||
| 電流値 S1 [A] | 152 | 87 | 105 | 60 | 147 | 84 | 105 | 60 |
| 出力 S6-60% [kW] | 36 | 25 | 37 | 26 | ||||
| トルク S6-60% [Nm] | 11.5 | 11.4 | 16.8 | 16.6 | ||||
| 電流値 S6-60% [A] | 166 | 95 | 117 | 67 | 161 | 92 | 117 | 67 |
| クーラントスルーシャフト | ||||||||
| 低圧クーラント(du) | - | - | - | - | ||||
| 高圧クーラント(dh) | オプション | オプション | オプション | オプション | ||||
| 内蔵センサー | ||||||||
| ロータリー エンコーダー |
オプション | オプション | オプション | オプション | ||||
| スピードセンサー | 標準 | 標準 | 標準 | 標準 | ||||
| エアパージ | オプション | オプション | オプション | オプション | ||||
油粘性減衰機構スピンドル(Hydro Viscous Damping Spindle)
一般的な定圧予圧構造のスピンドルは、後部軸受けの外周部に配置されている摺動機能を持つボールケージを介してスプリングでベアリングに予圧を掛けますが、HVDスピンドルは油循環チャンバーと摺動機能を持つ特殊2層構造が採用されています。これにより固有振動数の減衰性向上と軸受けの予圧量抑制による固有振動周波数の増加、アキシアル・ラジアル方向の動剛性向上(コンプライアンスの低減化)といった効果が得られます。システム構成は従来のオイルエアー潤滑装置、周波数変換器(インバータ)、冷却装置の他に、HVDを制御するための油圧調整外部ユニット(スピンドルとセット販売のみ)を使用します。
HVDの搭載が可能なスピンドルシリーズ（胴径Φ120mm以上）につきましては、お問い合わせください。
この商品に
関するお問い合わせ
用途や機能などの諸条件に適した商品をご提案することも可能です。お気軽にお問い合わせください。
お近くの営業所でもうけたまわっております。
福田交易株式会社 本社営業部
03-5565-6811
