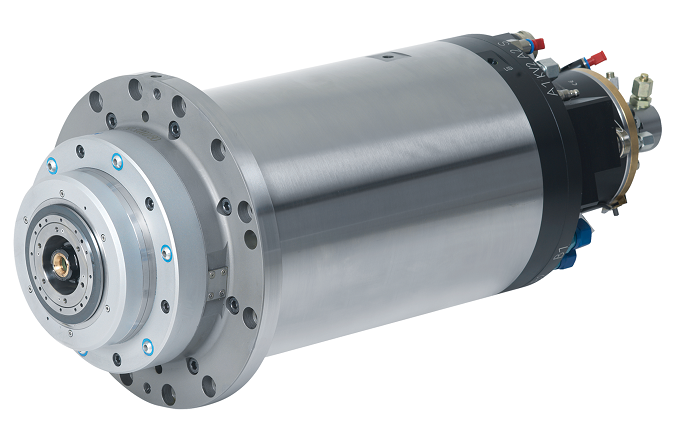

用途

  • 切削加工工具軸
  • マシシングセンター
  • 研削・穴あけ加工

特長

  • 自動工具交換:アンクランプユニット付クランピングシステム
  • ツールインターフェース:HSK-A63(DIN69893準拠)
  • テーパークリーニングおよびエアパージ機能
  • クーラントスルーハウジング

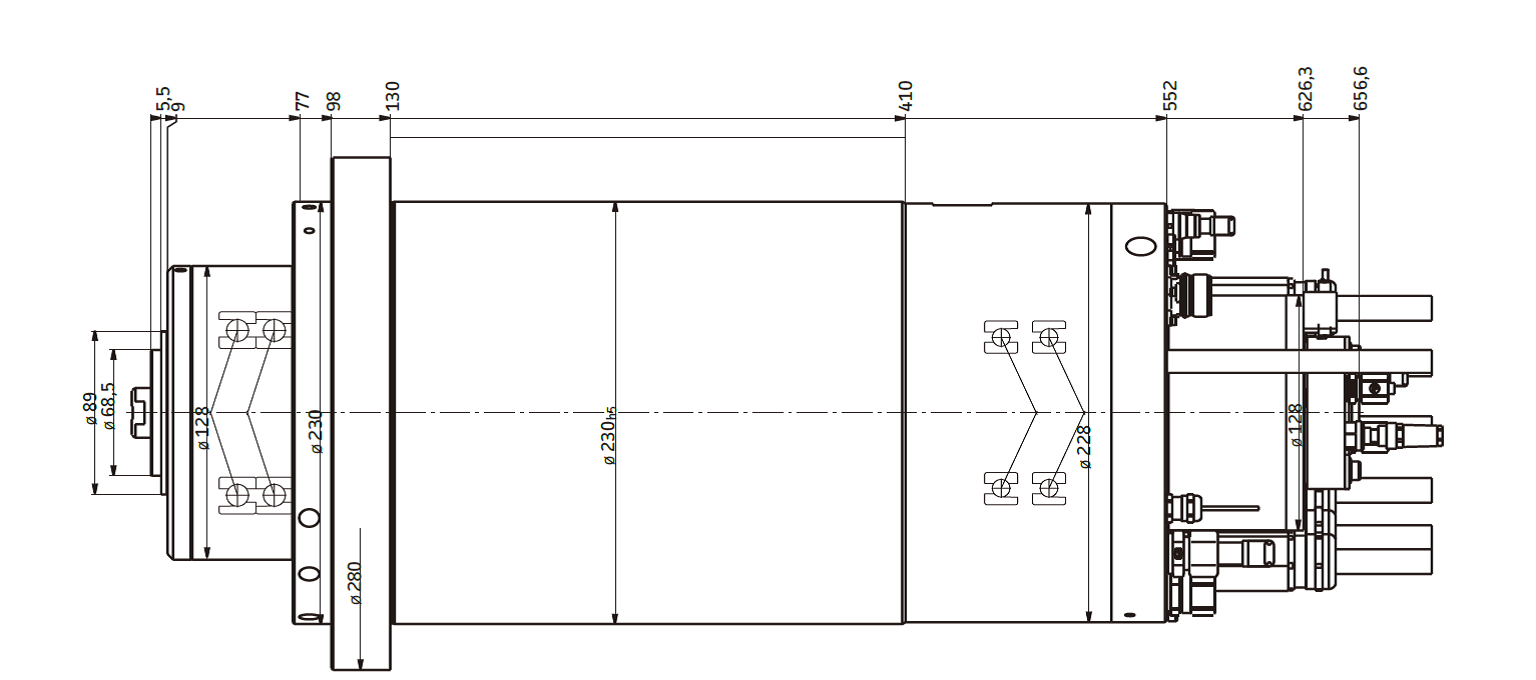

外形寸法

F-MillのHCS230シリーズには共通の外形寸法が採用されています。

HCS230シリーズ外形寸法

スペック

スピンドル型式 HCS 230g-12000/25 HCS 230g-15000/25 HCS 230g-16000/11
FANUC非同期モーター BiI 112L/15000-B Type M BiI 112L/15000-B BiI 112L/20000-B
最高回転数 12000 [min-1] 15000 [min-1] 16000 [min-1]
低速巻線 S1出力 15 [Kw] 15 [Kw] 7.5 [Kw]
S1出力回転数 1300~4000 [min-1] 1400~4000 [min-1] 895~5000 [min-1]
S1トルク 110 [Nm] 102 [Nm] 80 [Nm]
S1トルク回転数 ~1300 [min-1] ~4000 [min-1] ~895 [min-1]
高速巻線 S1出力 25 [Kw] 25 [Kw] 11 [Kw]
S1出力回転数 4000~11000 [min-1] 4000~11000 [min-1] 2450~11000 [min-1]
S1トルク 59.7 [Nm] 59.7 [Nm] 42.9 [Nm]
S1トルク回転数 4000 [min-1] 4000 [min-1] 1500~2450 [min-1]
FANUCインバータ αiSP45 HV-B αiSP45 HV-B αiSP 22-B
ベアリング潤滑方式 グリス潤滑 グリス潤滑 グリス潤滑
前側ベアリング内径 70 [mm] 70 [mm] 70 [mm]
ツールインターフェース HSK-A63 HSK-A63 HSK-A63
ツール引込力 18 [kW] 18 [kW] 18 [kW]
ツール引込位置検知信号出力 アナログまたはデジタル アナログまたはデジタル アナログまたはデジタル
静剛性 アキシアル 220 [N/µm] 200 [N/µm] 200 [N/µm]
ラジアル 460 [N/µm] 460 [N/µm] 460 [N/µm]
クーラントスルーハウジング 1 [MPa] 1 [MPa] 1 [MPa]
スピンドル型式 HCS 230g-16000/18.5 HCS 230g-16000/25 HCS 230-20000/18.5
FANUC非同期モーター BiI 112S/20000-B BiI 112L/20000-B BiI 112L/25000-B Type M
最高回転数 16000 [min-1] 16000 [min-1] 20000 [min-1]
低速巻線 S1出力 11 [Kw] 25 [Kw] 15 [Kw]
S1出力回転数 2300~6000 [min-1] 2800~3500 [min-1] 1570~4500 [min-1]
S1トルク 50 [Nm] 85.3 [Nm] 91.2 [Nm]
S1トルク回転数 ~2300 [min-1] ~3500 [min-1] ~1570 [min-1]
高速巻線 S1出力 18.5 [Kw] 25 [Kw] 18.5 [Kw]
S1出力回転数 6000~12000 [min-1] 5000~13000 [min-1] 6500~20000 [min-1]
S1トルク 29.4 [Nm] 47.7 [Nm] 27.2 [Nm]
S1トルク回転数 6000 [min-1] 2500~5000 [min-1] 3000~6500 [min-1]
FANUCインバータ αiSP 26-B αiSP 37-B αiSP 30-B
ベアリング潤滑方式 グリス潤滑 グリス潤滑 オイルエアー潤滑
前側ベアリング内径 70 [mm] 70 [mm] 70 [mm]
ツールインターフェース HSK-A63 HSK-A63 HSK-A63
ツール引込力 18 [kW] 18 [kW] 18 [kW]
ツール引込位置検知信号出力 アナログまたはデジタル アナログまたはデジタル アナログまたはデジタル
静剛性 アキシアル 200 [N/µm] 200 [N/µm] 120 [N/µm]
ラジアル 460 [N/µm] 460 [N/µm] 400 [N/µm]
クーラントスルーハウジング 1 [MPa] 1 [MPa] 1 [MPa]
スピンドル型式 HCS 230-20000/30
FANUC非同期モーター BiI 112l/25000-B
最高回転数 20000 [min-1]
低速巻線 S1出力 26 [Kw]
S1出力回転数 2800~6000 [min-1]
S1トルク 88.7 [Nm]
S1トルク回転数 ~2800 [min-1]
高速巻線 S1出力 30 [Kw]
S1出力回転数 5400~15000 [min-1]
S1トルク 53.1 [Nm]
S1トルク回転数 5400 [min-1]
FANUCインバータ αiSP 75HV-B
ベアリング潤滑方式 オイルエアー潤滑
前側ベアリング内径 70 [mm]
ツールインターフェース HSK-A63
ツール引込力 18 [kW]
ツール引込位置検知信号出力 アナログまたはデジタル
静剛性 アキシアル 120 [N/µm]
ラジアル 400 [N/µm]
クーラントスルーハウジング 1 [MPa]
