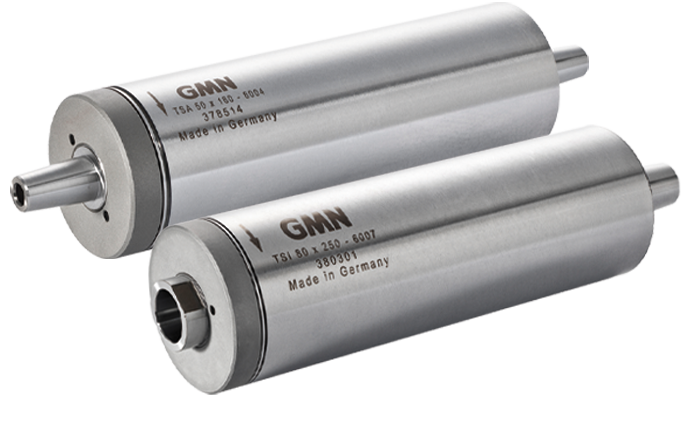

ベルト駆動研削スピンドルの購入・販売｜ GMN

用途

内面研削加工
外面研削加工
平面研削加工

特長

自社製精密ベアリングを採用
胴径：φ20～200 mm
最高回転数：80,000 min^-1
グリス潤滑仕様
多彩なオプションでカスタムメイドに対応可能
国内唯一のGMN認定工場でメンテナンス対応

詳細情報
カタログPDF
お問い合わせ

シリーズ別の主な仕様と用途

シリーズ名	TSA	TSI	TSP	TSAV
ハウジング胴径 [mm]	φ20～100	φ40～100	φ40～100	φ40～200
ツールインターフェース	オステーパー	メステーパー	ストレートネジ	オステーパー
ベアリング潤滑	グリス潤滑
セラミックボールベアリング	オプション			－
ラビリンスシール	標準			※1
シールドシール	オプション			－
エアパージ	－			※2
回り止め	－			※3
オートバランサー	－			※4
用途	内面研削			外面研削平面研削

※1　TSAV40～100は標準仕様
※2　TSAV120～TSAV200は標準仕様
※3　TSAV100～200は標準仕様、TSAV50～TSAV80はオプション
※4　TSAV160,TSAV200のみオプション可

型式の読み方

TSA,TSI,TSPシリーズ

　　↓シリーズ：TSA,TSI,TSP　　↓ハウジング長さ
　　　　　　　　　　　□ □ × 　　　
　ハウジング胴径 ↑　　 ↑ オプション
c：セラミックボールベアリング(オプション)
d：シール(オプション)

TSAVシリーズ

　　↓シリーズ名　　　　　　　　↓ハウジング長さ
　ＴＳＡＶ　　　　　　□ □ × 　　　
　ハウジング胴径 ↑　　 ↑ オプション0
du：クーラントスルーシャフト(オプション)
h：高回転仕様(オプション)
vr：アキシアル方向のリップシール(オプション)

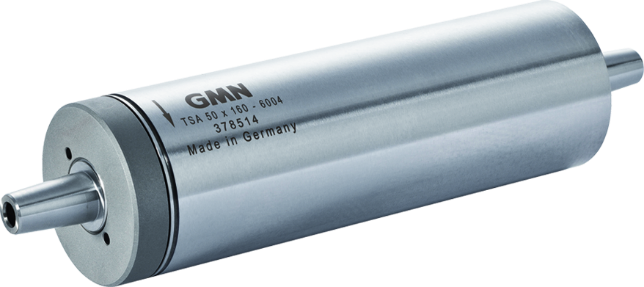

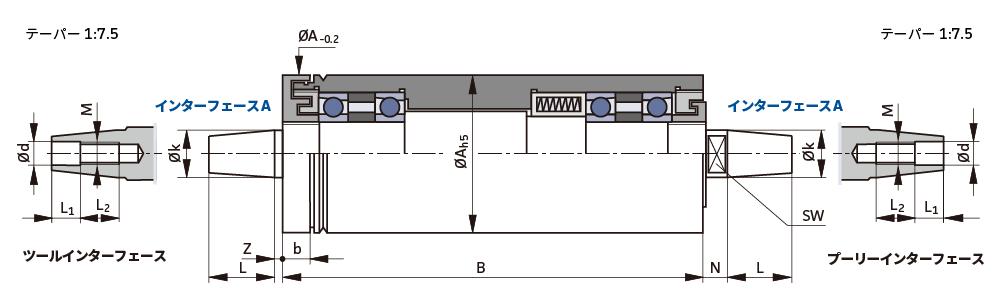

TSAシリーズ

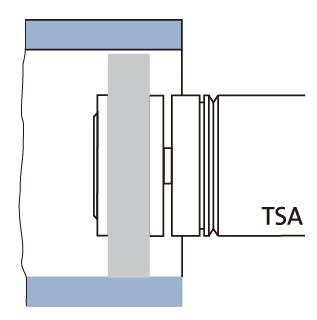

細孔、中孔、大孔の内面研削加工に使用されています。ツールインターフェースはオステーパーを採用しており、スピンドルのハウジング胴径よりも大きな穴径の研削加工に適しています。TSI,TSPシリーズよりも砥石がベアリングに近い位置になるため、剛性を大きくできます。

型式			インターフェースA [mm]						寸法 [mm]				最高回転数^※1 [min^-1]
	A	B	k	L	d	M	L₁	L₂	z	b	N	SW	スチールボールベアリング	セラミックボールベアリング
TSA	20	x125	A07						2	5	7	6	80000	※2
TSA	20	x160	7.5	10	4	M4	5	7					80000	※2
TSA	20	x200											60000	※2
TSA	20	x250											60000	※2
TSA	26	x125	A08						2	6.5	7	7	60000	※2
TSA	26	x160	8	11.25	4	M4	5	7
TSA	26	x200
TSA	26	x250											40000	※2
TSA	26	x315											30000	※2
TSA	32	x125	A10						2.5	6	8	8	60000	※2
TSA	32	x160	10	15	5	M5	7	8					60000	※2
TSA	32	x200											40000	※2
TSA	32	x250											40000	※2
TSA	32	x315											30000	※2
TSA	32	x355											30000	※2
TSA	40	x160	A10						2.5	9.5	7	8	45000	55000
TSA	40	x200	10	15	5	M5	7	8
TSA	40	x250	10	15	5	M5	7	8
TSA	50	x160	A13						3	10.5	8	11	35000	42000
TSA	50	x200	13.5	20	6	M6	8	12
TSA	50	x250	13.5	20	6	M6	8	12
TSA	60	x160	A18						3	10.5	9	15	30000	35000
TSA	60	x200	18	25	8	M8	11	14
TSA	60	x250
TSA	60	x315
TSA	80	x200	A27						4	14.5	12	24	20000	25000
TSA	80	x250	27.67	35	12	M12	13	21
TSA	80	x315	27.67	35	12	M12	13	21
TSA	100	x250	A38						4	16	15	32	15000	20000
TSA	100	x315	38	52.5	16	M16	25	25
TSA	100	x355	38	52.5	16	M16	25	25

※1無負荷運転（工具なし）の条件での最高回転数です
※2ご希望の場合は、お問い合わせください

シリーズ一覧表へ戻る

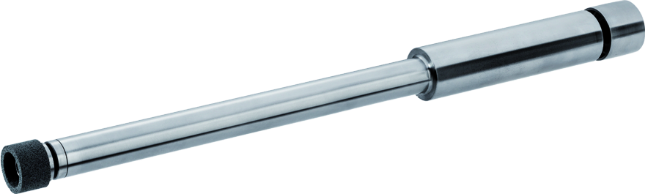

TSI、TSPシリーズ

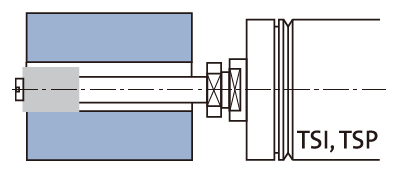

TSIとTSPシリーズは細孔、中孔、大孔の内面研削加工に使用されています。ツールインターフェースはメステーパーまたはストレートネジを採用しており、スピンドルのハウジング胴径よりも小さな穴径の研削加工に適しています。TSAシリーズよりも砥石がベアリングに近い位置になるため、剛性を大きくできます。

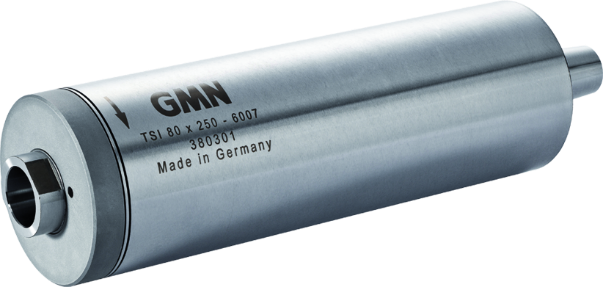

TSIシリーズ

型式			インターフェースI[mm]				寸法 [mm]					インターフェースA[mm]						最高回転数^※1 [min^-1]
	A	B	k₁	L₁	L₂	M₁	W	Z	SW	b	N	k₂	L₃	d	M₂	L₄	L₅	スチールボールベアリング	セラミックボールベアリング
TSI	40	x160	I10				19	6	17	9.5	6	A10						45000	55000
TSI	40	x200	10	26	16	M6						10	15	5	M5	8	7
TSI	40	x250	10	26	16	M6						10	15	5	M5	8	7
TSI	50	x160	I14				22	6	19	10.5	7	A13						35000	42000
TSI	50	x200	14	35	17	M8						13.5	20	6	M6	12	8
TSI	50	x250	14	35	17	M8						13.5	20	6	M6	12	8
TSI	60	x160	I18				27	8	24	10.5	7	A18						30000	35000
TSI	60	x200	18	45	19	M10						18	25	8	M8	14	11
TSI	60	x250
TSI	60	x315
TSI	60	x355
TSI	80	x200	I25				33.7	11	30	14.5	8	A27						20000	25000
TSI	80	x250	25	63	25	M12						27.65	35	12	M12	21	13
TSI	80	x315
TSI	80	x355
TSI	100	x250	I32				43.7	13	41	16	12	A38						15000	20000
TSI	100	x315	32	80	34	M20						38	52.5	16	M16	25	25
TSI	100	x355	32	80	34	M20						38	52.5	16	M16	25	25

※1無負荷運転（工具なし）の条件での最高回転数です

TSPシリーズ

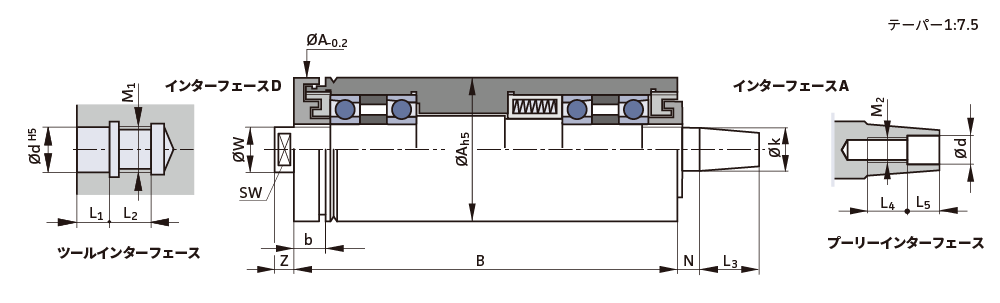

型式			インターフェースD[mm]					寸法 [mm]				インターフェースA[mm]						最高回転数^※1 [min^-1]
	A	B	D	W	L₁	L₂	M₂	b	Z	SW	N	k₂	L₃	d	M₂	L₄	L₅	スチールボールベアリング	セラミックボールベアリング
TSP	40	x160	D08/14					9.5	6	13	6	A10						45000	55000
TSP	40	x200	8	14	12	14	M8					10	15	5	M5	8	7
TSP	40	x250	8	14	12	14	M8					10	15	5	M5	8	7
TSP	50	x160	D10/18					10.5	8	15	7	A13						35000	42000
TSP	50	x200	10	18	15	19	M10					13.5	20	6	M6	12	8
TSP	50	x250	10	18	15	19	M10					13.5	20	6	M6	12	8
TSP	60	x160	D14/23					10.7	10	19	7	A18						30000	35000
TSP	60	x200	14	23	20	19	M14x1.5					18	25	8	M8	14	11
TSP	60	x250
TSP	60	x315
TSP	60	x355
TSP	80	x200	D16/33					14.5	11	27	8	A27						20000	25000
TSP	80	x250	16	23	24	19	M16x1.5					27.65	35	12	M12	21	13
TSP	80	x315
TSP	80	x355
TSP	100	x250	D28/43					16	13	36	12	A38						15000	20000
TSP	100	x315	28	43	42	25	M28x2					38	52.5	16	M16	25	25
TSP	100	x355	28	43	42	25	M28x2					38	52.5	16	M16	25	25

※1無負荷運転（工具なし）の条件での最高回転数です

シリーズ一覧表へ戻る

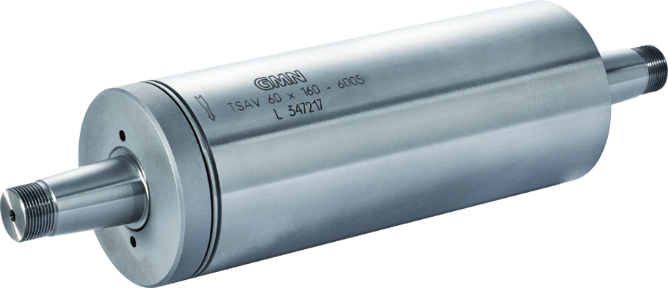

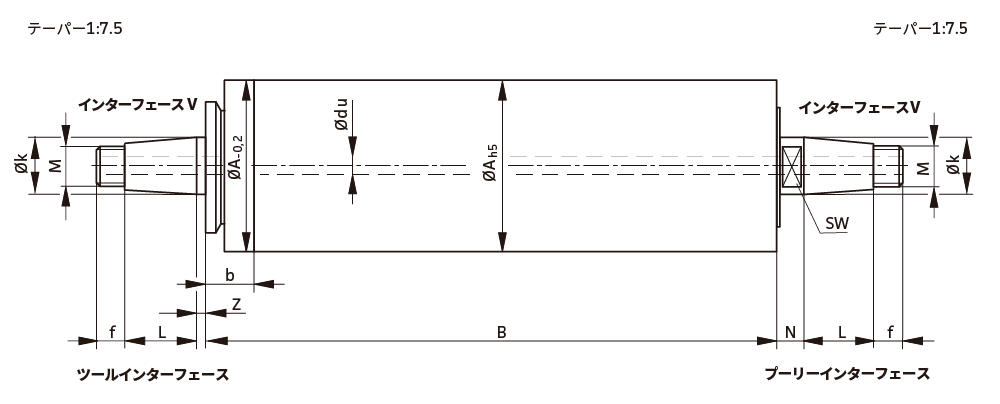

TSAVシリーズ

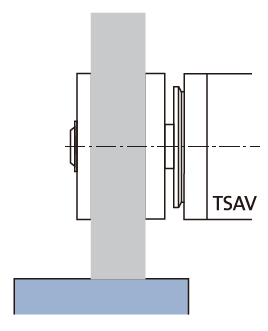

外面研削や平面研削加工に使用されています。TSA,TSI,TSPシリーズよりもベアリングおよびテーパー剛性が大きいため、大径の砥石を使用することができます。

型式			インターフェースV [mm]			寸法 [mm]						最高回転数^※1 [min^-1]
	A	B	k	L	d	f	z	b	N	SW	du^※2	スチールボールベアリング	セラミックボールベアリング
TSAV	40	x160	V12			7	2.5	9.5	7	10	6	13000	32000
TSAV	40	x200	12.8	15	M10x1
TSAV	40	x250
TSAV	40	x315											20000
TSAV	40	x355											20000
TSAV	50	x200	V15			7	3	11.5	8	13	8	10500	26000
TSAV	50	x250	15.5	20	M12x1
TSAV	50	x315
TSAV	50	x355											15000
TSAV	50	x400											15000
TSAV	60	x200	V20			10	3	10.5	9	17	10	8500	20000
TSAV	60	x250	20	25	M16x1
TSAV	60	x315
TSAV	60	x355
TSAV	60	x400											12000
TSAV	60	x500
TSAV	60	x630
TSAV	80	x250	V27			12	4	14	12	24	14	6500	15000
TSAV	80	x315	27.67	35	M20x1
TSAV	80	x355
TSAV	80	x400											12000
TSAV	80	x500											12000
TSAV	80	x630											9000
TSAV	100	x315	V38			12.5	4	17	15	32	20	5500	11000
TSAV	100	x355	38	52.5	M30x1								11000
TSAV	100	x400											10000
TSAV	100	x500
TSAV	100	x630
TSAV	100	x800											7000
TSAV	120	x355	V52			17.5	5	28	18	46	25	4500	7000
TSAV	120	x400	52	65	M36x1
TSAV	120	x500
TSAV	120	x630											6000
TSAV	120	x800
TSAV	120	x1000
TSAV	140	x400	V56			17.5	5	32.5	18	48	30	3500	6000
TSAV	140	x500	56	75	M40x1.5								6000
TSAV	140	x630											4000
TSAV	140	x800
TSAV	140	x1000
TSAV	160	x400	V87			20	6	33.5	21	60	35	2500	5000
TSAV	160	x500	87	110	M65x1.5								5000
TSAV	160	x630	87	110	M65x1.5								3000
TSAV	200	x400	V87			20	6	35	24	75	40	1500	3000
TSAV	200	x500	87	110	M65x1.5								3000
TSAV	200	x630	87	110	M65x1.5								2000

※1無負荷運転（工具なし）の条件での最高回転数です
※2クーラントスルーシャフト仕様のみの寸法です

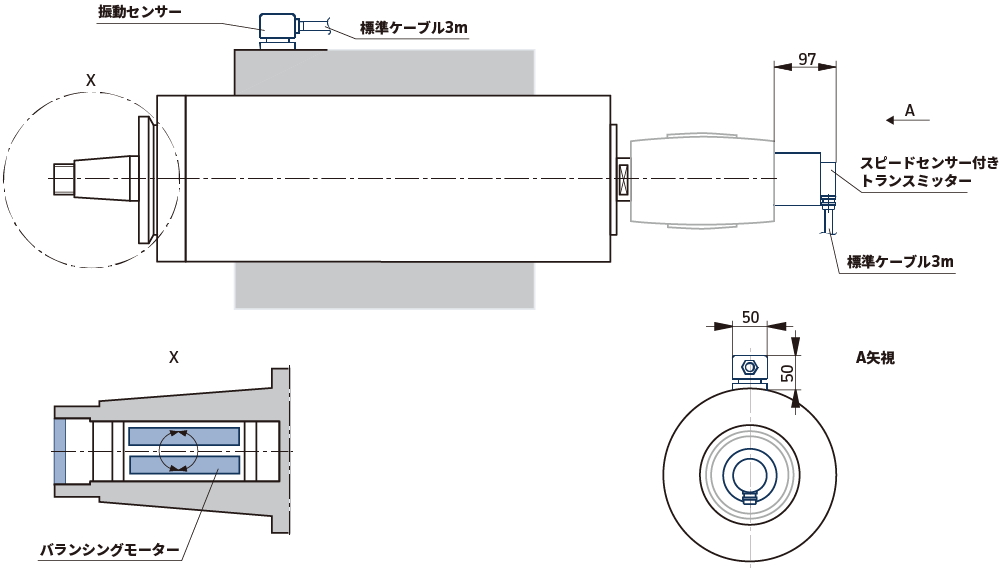

TSAVシリーズの一部型式にはオートバランサーの搭載が可能です。全ての回転体には、回転中に深刻な振動の原因となるアンバランスの要素が含まれています。アンバランスの力による影響を減らすためには、全ての回転体の不釣り合い質量は制限されなければなりません。胴径の大きなスピンドルにはバランシングモーターをシャフトに内蔵するタイプのオートバランサーを、小径のスピンドルには研削砥石を取り付けるフランジでウェイトを調整する仕様のポータブルバランサーをおすすめします。
