用途

  • 電食など軸受損傷や潤滑劣化を招く軸電圧を測定
  • モータや機械の回転する軸と筐体間の電圧を測定
  • 電圧・電流・抵抗などテスターとしても使用可能

特長

  • 100MHzデジタルオシロスコープ
  • 各種テスターモード(電気抵抗、電流、電圧など)あり
  • 軸電圧波形測定用にプリセットされた設定のため、すぐに軸電圧を測定可能
  • バッテリー駆動のため、現地で複数台モータの軸電圧を測定可能

この製品は販売を終了しました。新しい軸電圧テスターについては、こちらをご覧ください。

電食など軸受損傷や潤滑劣化を招く電圧

回転体の軸に発生する電圧

回転機を支える軸受(ベアリング)には様々な原因で電位差(電圧)が発生します。最近、特に問題になっているのが、インバータ制御のモータです。

軸受には油膜があり、その状態によって、耐えられない電圧まで上昇すると、放電をはじめ、電流が流れることで、軸受鋼が溶融し、軸受のグリース中の鉄粉濃度が上昇したり、放電熱によりグリース炭化を起こし、グリースが黒色になっていることも目立ちます。電食として知られるリッジマークだけが軸受に流れる電流の弊害ではなく、グリース劣化させていることを確認する必要があります。

イージス®軸電圧テスターは、簡単に回転している軸と筐体(フレーム)間の電圧を測定することができます。

軸受電流による弊害

検証する方法

イージス®軸電圧テスター

軸電圧を測定するために必要なすべて

イージス®軸電圧テスターは、モータの回転する軸で、電圧を測定するために必要なすべてを搭載した CAT II/III デジタルオシロスコープです。
この2チャンネルの100 MHzデジタルオシロスコープには、5.7" TFT LCDカラーディスプレイ、日本語表示機能、1 Gsa/s ~ 50 GSa/sのサンプリングレート、5時間の充電交換式リチウムイオンバッテリパック仕様です。データ転送用のUSBポートまたはフラッシュドライブ記憶装置があります。

イージス® ワンタッチスクリーンキャプチャ

スクリーンキャプチャ機能により、測定報告や分析用のデータ収集が劇的に簡素化されます。スクリーンの画像は、保存するボタンを6秒間長押しするだけで、USBに保存することができます。

マルチメーターとしての機能

オシロスコープ機能に加え、マルチメータおよびレコーダ機能を1つにまとめました。マルチメータで、抵抗(Ω)・導通・ダイオード容量・DC/AC電圧・DC/AC電流の測定ができます。

この画像は360°回転させることができます。

資料動画

軸電圧測定と対策方法ガイド①
接続・抵抗測定・プローブの校正



軸電圧測定と対策方法ガイド②
急峻な電圧降下を確認する



軸電圧テスターガイド③|CSVファイルの書出し

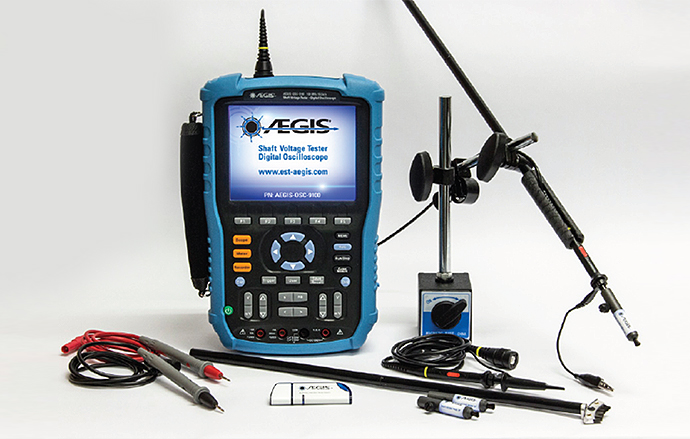

セット内容

セット内容 AEGIS-OSC-9100MB-W2
<推奨>
AEGIS-OSC-9100MB-W2-IC AEGIS-OSC-9100-W2 AEGIS-OSC-9100-A

軸電圧テスター本体

SVP-TIP付き電圧プローブ

1 1 1 1

電圧プローブ(スペア)

1 1 1 1

USB校正用ドングル

マルチメータ用測定ケーブル

充電式交換可能バッテリ

電源ケーブル(9V, 4A DC; 120/240VAC)

コンパクトケース

USBフラッシュメモリ(電子マニュアル入り)

イージス®ベアリング保護ハンドブック

ワニ口ケーブル

2 2 1 1

スペア用SVP-TIP-9100(写真下)

3 3

イージス®シミュレータ

プローブホルダ

マグネットベース

出荷時校正(ISO17025)

SVP-KIT-9000MB
SVP-KIT-9100MB
内容: SVP接触測定子(3pcs), プローブ固定用保持棒(最長約 45cm), マグネットベース, アースシミュレータ

AEGIS-SVP-510
内容: BNCコネクタ式電圧プローブ(CAT II 300V), SVP接触測定子, ワニ口ケーブル(写真には写っていません)

SVP-TIP-3000
SVP-TIP-9100
内容: SVP接触測定子(3pcs)


PWS-9100
AEGIS-OSC-9100用ACアダプタ. 入力: 110-240V ac, 1.2A, 50-60Hz; 出力: 9V dc, 4A.

軸電圧波形の例

高いp-p(ピーク・トゥ・ピーク)電圧-コモンモード電圧

一般的に電圧は20~120Vp-p (10~60Vp)です。
波形はモータの軸上に静電容量で分圧されたコモンモード電圧が見られます。6つの段状波形はインバータからの3相パルスによるものです。ドライブからモータへ入力されるパルス幅変調(PWM)のパルスによって、波形がどうなるか決まります。方形波のように見られることもあります。
この6つの段状波形あるいは方形波は、ベアリングで放電を起こしていない時およびピーク・トゥ・ピーク軸電圧が最大の値のときに見られる波形です。
この電圧は、絶縁されていないベアリングで絶縁破壊を引き起こし、放電し始めます。

高いp-p(ピーク・トゥ・ピーク)電圧-コモンモード電圧

高いEDM放電パターン

高いEDM放電パターン

EDM放電は、モータやベアリングのタイプ、運転時間、その他さまざまな要素にもよりますが、一般的に20~80Vp-p(10~40Vp)で放電します。
波形を見ると、軸電圧が上昇し急峻に立ち下がり放電していることがわかります。これはインバータのキャリア周波数によって、毎秒数千回も起こることがあります。急峻な立ち下がりの放電は超高周波で、1~125MHzといった「放電の周波数」です。(さまざまな評価結果による)
参考文献:NEMA MG1 Section 31.4.4.3

低い放電パターン

一般的に電圧は4~15Vp-p(2~8V-p)です。
一般的に低いdv/dtの連続的な放電です。電圧レベルはグリースの導電化により多くの電流が流れているため低いのが特徴です。これはベアリング内部の潤滑が、炭化し金属成分で汚染させていることによる放電です。
軸電圧に対し、低いインピーダンスが結果として低いp-p電圧として確認できます。この状態はたいていモータが数カ月、あるいは数年稼働した状態で確認されます。

低い放電パターン

イージス® リングを取り付けた状態の電圧パターン

イージス<sup>®</sup> リングを取り付けた状態の電圧パターン

イージス® リングを取付けると、モータの出力、グランドノイズ、軸の導電性などによりますが、一般的に2 ~ 10 Vp-p(1 ~ 5 Vp)の軸電圧を示します。
ここにシルバーペイント(CS015)を塗布するとさらにアース性能が高まり電圧値は下がります。
この波形は、イージス®リングで軸電圧をアースしているため、低いp-p電圧です。
