用途
- 低圧モータ（交流375kW未満、直流225kW未満の電動機）
- モータブラケットへリングを直付け出来ない場合
- 軸端軸径(S寸法)のみしか軸径がわからない場合
特長
- あらゆるモータへの取付けを可能にする特殊ブラケットタイプ。
- 一部の型式は国内在庫(分割型)し、短納期のご要望にお応えします。

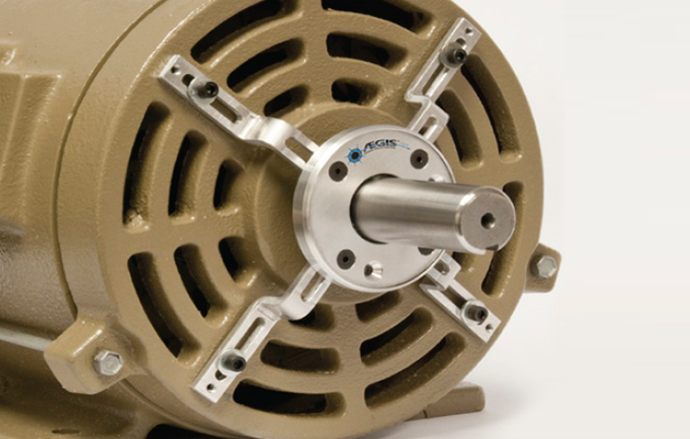

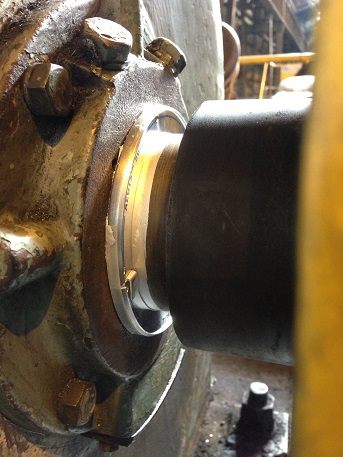

イージス®SGR uKITとは
イージス®SGR uKITは、イージス®リング(イージス®SGR)本体に加え、4種類の組合せ自在なブラケット(取付脚)、ボルトや六角レンチなど取付けに最低限必要な一式が同梱されたキットで、イージス®SGRの後付けを簡単・スピーディに行うことができます。
もしモータが高圧電動機、または375kW以上の交流モータの場合は、イージス®PROが推奨です。詳しくはこちらをご確認ください。
同梱品
イージス®SGR uKIT同梱品
- イージス®SGR本体(1個)
- ユニバーサルブラケット(4個)
(4種類各4pcsずつ計16個) - M4x10mmSHCS(ソケットヘッドボルト)(4個)
- M4スプリットロックワッシャー(4個)
- M4フラットワッシャー(4個)
- 5/64"レンチ、3mmレンチ(各1個)
準備
下記をお客様でご用意ください。
- 3.3mm/#30ドリル
- M4タップ
- 目の細かいサンドペーパー
- シルバーペイントCS015(別売・推奨品)
同梱されるブラケット(取付け脚)
メリット
メリット① - 過給脂からリングを守る
イージス®SGR uKITでイージス®リングを軸方向に移動させ、モータとイージス®SGRの間にシールを設けることで油汚染を防ぎます。より確実に軸電圧対策を施せます。
メリット② - 軸の段やキー溝を避けられる
ファイバがダメージを受けないよう、軸の段上やキー(溝)部分にはイージス®リングを取付けないでください。
イージス®SGR uKITに同梱される4種類のブラケットでイージス®SGRを軸方向に移動させられるため段やキー(溝)があっても簡単に取付けられます。
幅広いモータで取付け可能です。
メリット③ - 主要軸径を国内在庫
モータ整備時に発見した軸受損傷に対し、スピーディに対応できるよう、一部*の軸径は国内在庫しております。
＊下記型番表の赤字が国内在庫型番です。
型番表
| イージス®SGR uKIT 分割タイプ型番 | モータ軸端寸法"S" | モータ枠番 | PDF図面 |
|---|---|---|---|
| SGR-28-UKIT-2A4 | 28mm | IEC 100L, 112M (2, 4, 6, 8 pole) | SGR-28-UKIT-2A4 |
| SGR-38-UKIT-2A4 | 38mm | IEC 132S, 132M (2, 4, 6, 8 pole) | SGR-38-UKIT-2A4 |
| SGR-42-UKIT-2A4 | 42mm | IEC 160M, 160L (2, 4, 6, 8 pole) | SGR-42-UKIT-2A4 |
| SGR-48-UKIT-2A4 | 48mm | IEC 180M, 180L (2, 4, 6, 8 pole) | SGR-48-UKIT-2A4 |
| SGR-55-UKIT-2A4 | 55mm | IEC 200L (2, 4, 6, 8 pole); IEC 225S, 225M (2 pole) | SGR-55-UKIT-2A4 |
| SGR-60-UKIT-2A4 | 60mm | IEC 225S, 225M (4, 6, 8 pole) ; IEC 250M (2 pole) | SGR-60-UKIT-2A4 |
| SGR-65-UKIT-2A4 | 65mm | IEC 250M (4, 6, 8 pole); IEC 280M, 280S, 315S, 315M,315L (2 pole) | SGR-65-UKIT-2A4 |
| SGR-70-UKIT-2A4 | 70mm | SGR-70-UKIT-2A4 | |
| SGR-75-UKIT-2A4 | 75mm | IEC 280S, 280M (4, 6, 8 pole); IEC 355M, 355L (2 pole) | SGR-75-UKIT-2A4 |
| SGR-80-UKIT-2A4 | 80mm | IEC 315S, 315M, 315L (4, 6, 8 pole) | SGR-80-UKIT-2A4 |
| SGR-85-UKIT-2A4 | 85mm | SGR-85-UKIT-2A4 | |
| SGR-90-UKIT-2A4 | 90mm | SGR-90-UKIT-2A4 | |
| SGR-95-UKIT-2A4 | 95mm | IEC 335L, 335M, 355L, 355M (4, 6, 8, 10 pole) | SGR-95-UKIT-2A4 |
| SGR-100-UKIT-2A4 | 100mm | SGR-100-UKIT-2A4 | |
| SGR-110-UKIT-2A4 | 110mm | SGR-110-UKIT-2A4 |
75kW以上の交流モータ、または7.5kW以上の直流モータでは、反負荷側で軸絶縁が必要です。
イージス®リング取付店（モータ整備会社）のご紹介
モータを整備する際に、電食対策を導入することも多々あります。新しいベアリング・新しいグリースに交換する際に、同時に電食対策を実施することで、グリースやベアリングの劣化・損傷を最適なコンディションで維持できることになり、モータのMTBF（平均故障間隔）を延長させることができます。
高出力のモータでは、軸絶縁も必要なため、もし軸絶縁していない場合は、反負荷側のベアリングを絶縁ベアリングに交換することも必要な場合があります。
モータ整備時や軸受交換と同時に、イージス®リングを取付けることができる経験豊富な整備会社もご紹介できますので、お気軽にご相談ください。
