用途
- 研削盤の砥石軸およびワークヘッド軸
- 旋盤軸
- マシニングセンターの工具軸ほか
特長
- 摩耗がほとんどない
- 高剛性
- 高減衰性
- 高精度
- 摩擦およびポンプのロスが抑えられる（キャピラリチューブの約1/3）
- 高速回転でも高負荷をかけることが可能（剛性が下がらない）
ハイプロスタティック社
自動流量制御弁PMコントローラに特化した油静圧専業メーカー
(ドイツ連邦共和国バーデン＝ヴュルテンベルク州ゲッピンゲン)
第二の地球がみつかる予感。
HYPROSTATIK社製の油静圧ポケット技術を採用
ヨーロッパ南天天文台(ESO)が、標高3046mのセロ・アルマゾネス山(チリ)に、超大型天体望遠鏡を建設しています。
この巨大カメラで天体を観測するには、台座を細かく滑らかに可動させる必要がありますが、その重量ゆえ、方法は限られます。
そこで、HYPROSTATIK社製の油静圧ポケット技術が採用されることになりました。
欧州超大型望遠鏡(ELT: Extremely Large Telescope)について
主鏡の大きさはテニスコート４面分に相当し、重要な構成要素である赤外線カメラは冷却装置と合わせて８t以上の重さがあります。
この超大型望遠鏡には、世界中から大きな期待が寄せられています。その期待の中には「太陽系外にも地球のような大気がある惑星があるかもしれない」といった「現実の夢」も含まれています。
油静圧ポケットは８tの鏡だけではなく、人類の大いなる「夢」も乗せて回転しています。
PMコントローラとは

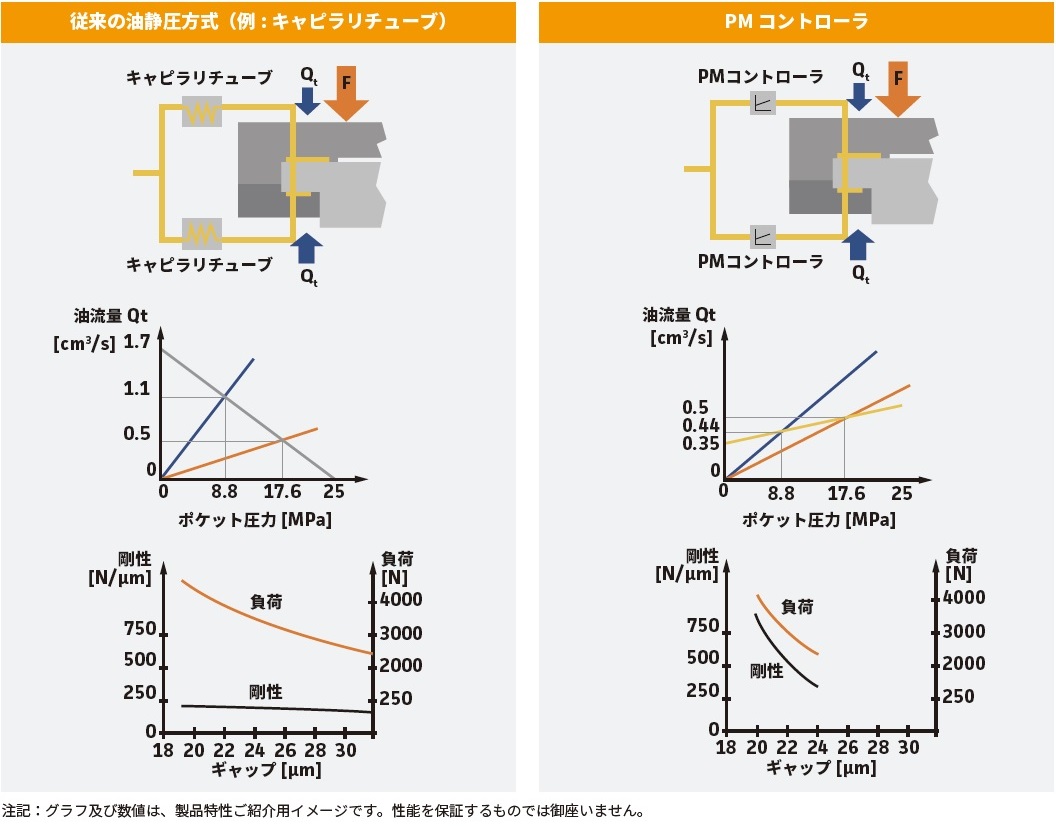

HYPROSTATIK®社が開発した独自の流量制御弁(PMコントローラ)は、荷重の増減による静圧ポケットの圧力変化に反応して、瞬時に油流量を増減。
油膜剛性を変化させることで、油膜ギャップの縮小/拡大を抑えます。
従来の油静圧技術で使用されていたキャピラリチューブやオリフィス方式と比較して４～５倍の剛性を得ることができます。
この高剛性を活かし、より高精度な工作機械から天体望遠鏡まで多種の製品に応用されています。
お客様の仕様に合わせて油静圧スピンドルを設計・製作

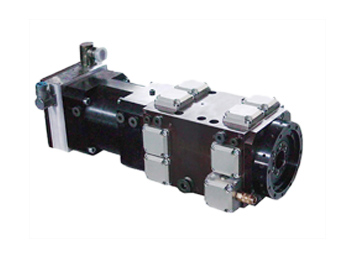

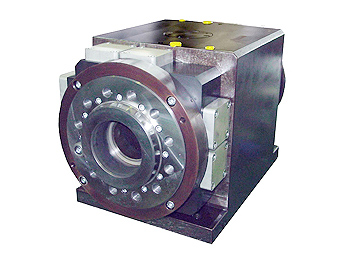

以下は過去の製作例です。ビルトインモータ駆動研削用スピンドル
- 回転数：7,600 min-1
- ポンプ圧：6.3 MPa
- 油粘度：ISO VG2
- 負荷容量：2,000 N
- 剛性：320 N/µm（砥石にて）
- モータ出力：50 kW
- オートバランサ搭載可能

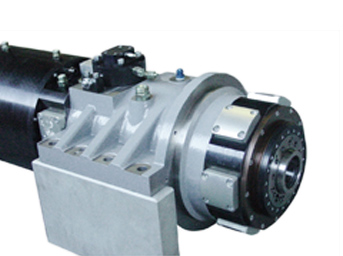

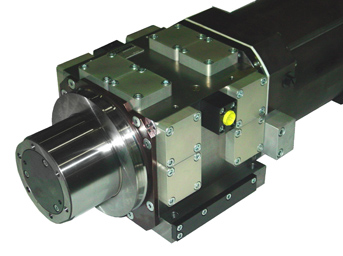

ビルトインモータ駆動ワークヘッドスピンドル
- 回転数：6,000 min-1
- ポンプ圧：5.0 MPa
- 油粘度：ISO VG2
- 負荷容量：500 N
- 剛性：80 N/µm（ワークにて）
- モータ出力：6.3 kW
- 回転精度：< 0.15 µm

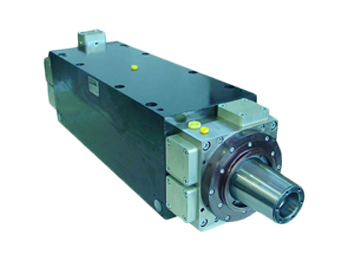

ビルトインモータ駆動旋盤用スピンドル
- 先端形状：DIN 55021 A8
- 回転数：6,000 min-1
- ポンプ圧：6.3 MPa
- 油粘度：ISO VG2
- 負荷容量：10,000 N
- 剛性：>1,000 N/µm
- 回転精度：< 0.3 µm
ビルトインモータ駆動旋盤用スピンドル
- 先端形状：DIN 55021 A5
- 回転数：7,000 min-1
- ポンプ圧：8.0 MPa
- 油粘度：ISO VG2
- 負荷容量：6,300 N
- 剛性：>1,000 N/µm
- モータ出力：20 kW

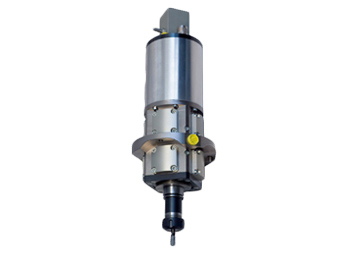

ビルトインモータ駆動ミーリングスピンドル
- 先端形状：HSK-E40
- 回転数：42,000 min-1
- ポンプ圧：8.0 MPa
- 流体：エマルジョンまたは水
- 負荷容量：500 N
- 剛性：160 N/µm
- モータ出力：15 kW

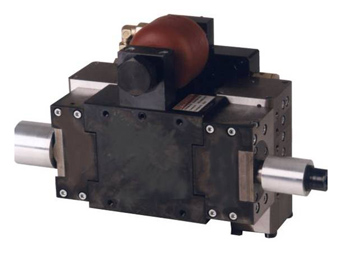

ベルト駆動研削用スピンドル
- 回転数：3,000 min-1
- ポンプ圧：5.0 MPa
- 油粘度：ISO VG4
- 負荷容量：2,000/4,000 N
- 剛性：> 400 N/µm（砥石にて）
- オートバランサ搭載可能
ベルト駆動カム研削用スピンドル
- 回転数：25,000/30,000 min-1
- ポンプ圧：6.3 MPa
- 油粘度：ISO VG2
- 負荷容量：750/500 N
- 剛性：> 120/60 N/µm（砥石にて）
- 軸～本体エッジの寸法：24/16 mm
- 推奨砥石径：φ70/φ50 mm（CBN）
SiCウエハー グラインダー用スピンドル、ロータリーテーブル
スピンドル
- 回転数：4,000 min-1
- ポンプ圧：5.0 MPa
- 負荷容量（ラジアル／アキシアル）：1,000 N／±1,000 N
- ベアリング剛性（ラジアル／アキシアル）：440 N/µm／1,000 N/µm
- 動振れ精度（ラジアル／アキシアル）：0.03µm／0.02µm
- 油ではなく特殊な液体を使用
- シリコン用グラインダーに使用されるエアスピンドルよりも高剛性
ロータリーテーブル
- テーブル径：φ250mm
- 回転数：600 min-1
- ポンプ圧：5.0 MPa
- ワーク＋チャックの最大重量：100 kg
- ラジアルベアリング負荷容量：1,000 N
- チルトトルク：100 Nm
- 位置精度：0.20µm未満（エンコーダ制御）
