用途

  • グリース潤滑ベアリング専用のメタルシール

特長

  • 内輪固定のAVタイプと外輪固定のJVタイプがあります。省スペースで簡単に取り付けることが出来ます。

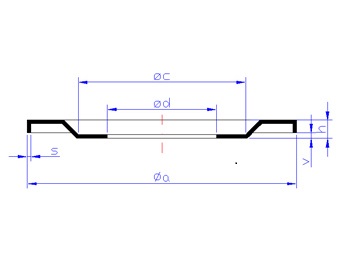

ニロスリングの種類

さまざまなタイプ

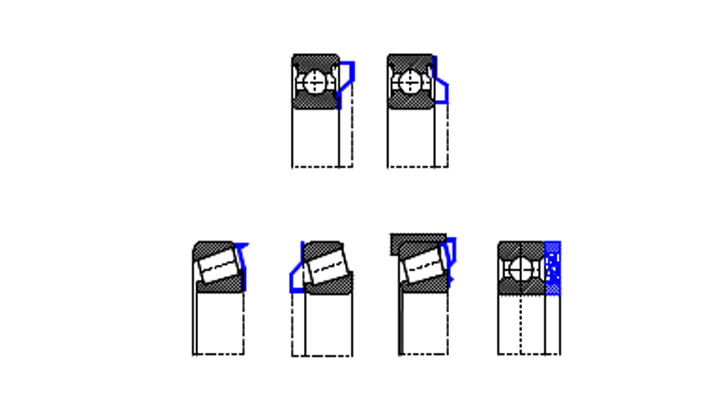

取り付け例
取り付け例

ボールベアリングとテーパーローラベアリングに取り付けた例/ボールベアリングにLSTOタイプを使用した例

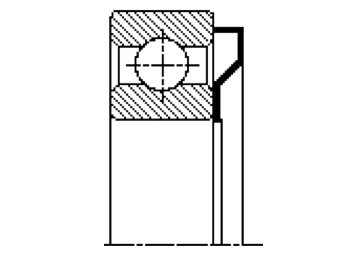

AVタイプの取り付け

ボールベアリングにAVタイプを取り付けた例
ボールベアリングにAVタイプを取り付けた例

ベアリングの外輪にシールエッジを接触させて、内輪を固定します。

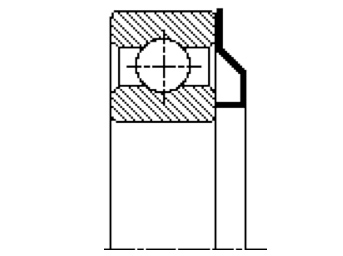

JVタイプの取り付け

ボールベアリングにJVタイプを取り付けた例
ボールベアリングにJVタイプを取り付けた例

ベアリングの内輪にシールエッジを接触させて、外輪を固定します。

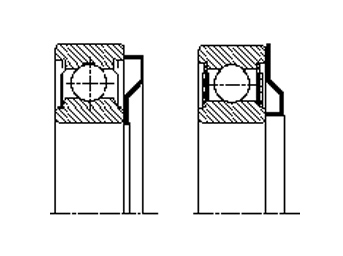

シール付きベアリングへの取り付け

シール付きベアリングに取り付けた例
シール付きベアリングに取り付けた例

シール付きベアリングにも取り付けて、シール性をUP

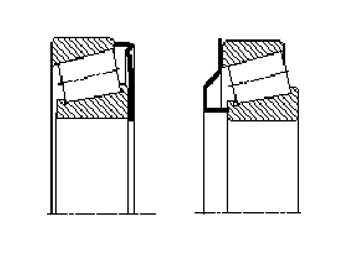

テーパーローラベアリングへの取り付け

テーパーローラベアリングに取り付けた例
テーパーローラベアリングに取り付けた例

シール付きの無いテーパーローラベアリングもシール付きに出来ます。

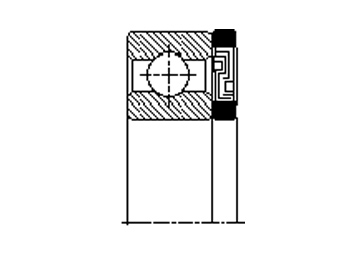

LSTOタイプ

グリースを封入した非接触のラビリンスシール

グリースを封入した非接触のラビリンスシール

AVタイプの取り付け例

ベアリングの内輪で固定して、外輪にリップをあてます。

ニロスリングの周速

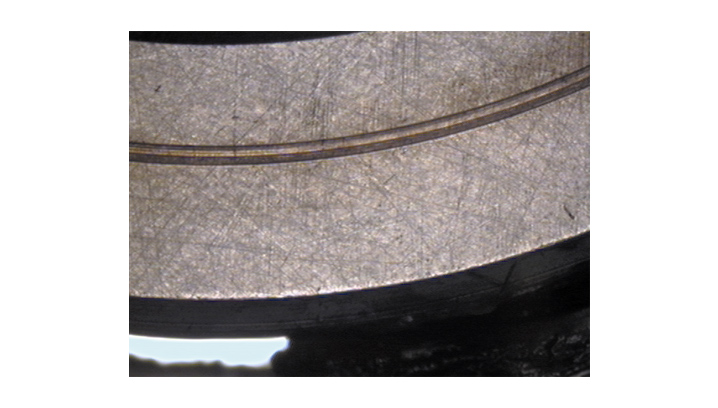

ベアリング端面に出来た溝
ベアリング端面に出来た溝

ニロスリングのリップとベアリングの端面は僅かなバネ圧で接触しています。一定の期間が過ぎるとギャップができて非接触のシールになります。

周速が早い場合はJVタイプを推奨します。

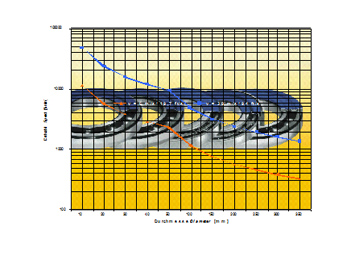

AV・JVタイプとLSTOの周速

許容回転数
許容回転数

AV、JVタイプは6 m/s以内、LSTOは30 m/s以内で使用します。

高速回転の対応

ニロスリングのリップを削った例
ニロスリングのリップを削った例

高速回転では最初からリップを削って対応します。

アプリケーション

ニロスリングはさまざまなアプリケーションで使用されています。

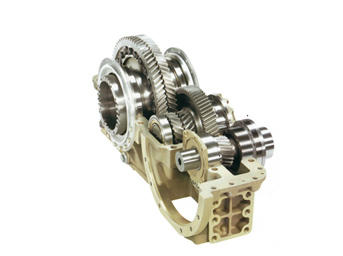

減速機の使用例

減速機の使用例

品質面、環境面においてグリース漏れは許されません。

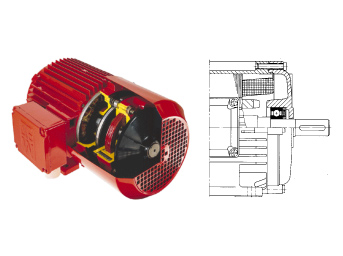

モータの使用例

モータの使用例

外部からの塵や埃に対して内部を保護します。

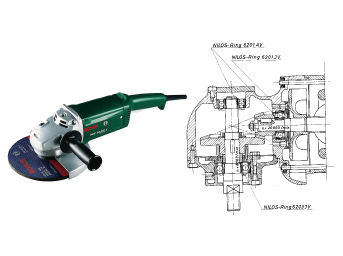

ハンドツールの使用例

ハンドツールの使用例

切り粉からベアリングを保護します。

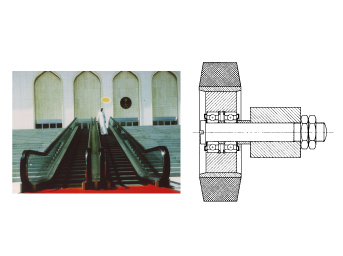

エスカレータの使用例

エスカレータの使用例

ベアリングのグリース漏れを防ぎます。

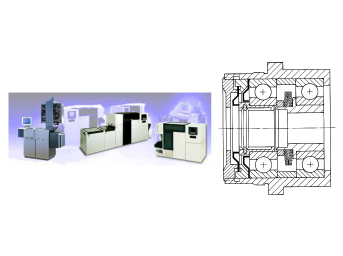

レーザプリンタの使用例

レーザプリンタの使用例

トナーの侵入からベアリングを保護します。

ドラムモータの例

減速機の例

フォークリフトの車軸
