用途

  • 主軸(スピンドル)用高速回転軸のクーラント浸入防止
  • CFシールS10シリーズ(精密級アンギュラ玉軸受向け)
    • 工作機械の主軸
    • 高速回転機器
  • CFシールAOシリーズ(深溝玉軸受向け)
    • 一般産業機械

特長

  • 複合ラビリンスによる高いシール性
  • エアーパージのエアー消費量の削減
  • 厚み6mmのコンパクト製品
  • 主軸全長の短縮化
  • CFシールを介してアンギュラ軸受を固定

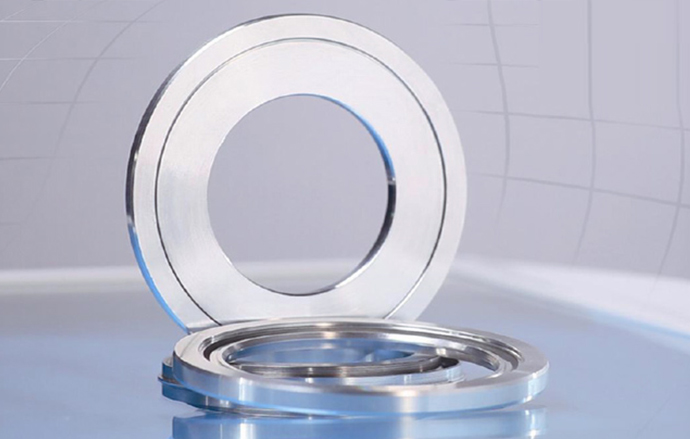

精巧に出来たラビリンス「CFシール」

GMN社のシール技術を結集した新しいコンセプトのラビリンスシール

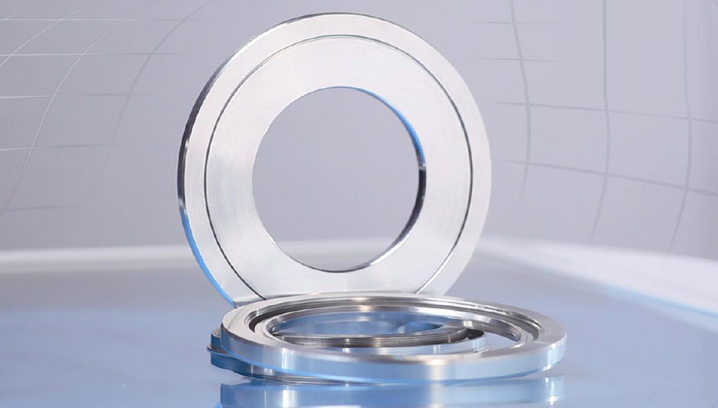

CFシール

CFシールS10シリーズ

CFシールS10シリーズ
CFシールの側面を直接軸受に当て、反対側の内輪をナット、外輪を前側カバーなどで固定してください。

79・70系列の精密アンギュラ軸受用に設計されたCFシールS10はベアリング型式より選定できます。

  • 材質 クロム鋼 SCr415 相当
  • 硬度 HRC=45
  • 平行度 5μm
  • 使用温度 -40°C〜170°C
  • 周速限界 なし
  • シールサイズ
    ◯CF60 シリーズ
    内径φ20mm〜φ100mm シール厚さW:6mm
    ◯CF619 シリーズ
    内径φ40mm〜φ80mm シール厚さW:6mm
  • アキシアル移動許容量
    Sax =1mm アキシアルすきま
  • ラジアル移動許容量
    Srad = 0.5mm ラジアルすきま
  • 組込方法 内外輪 すきまばめ

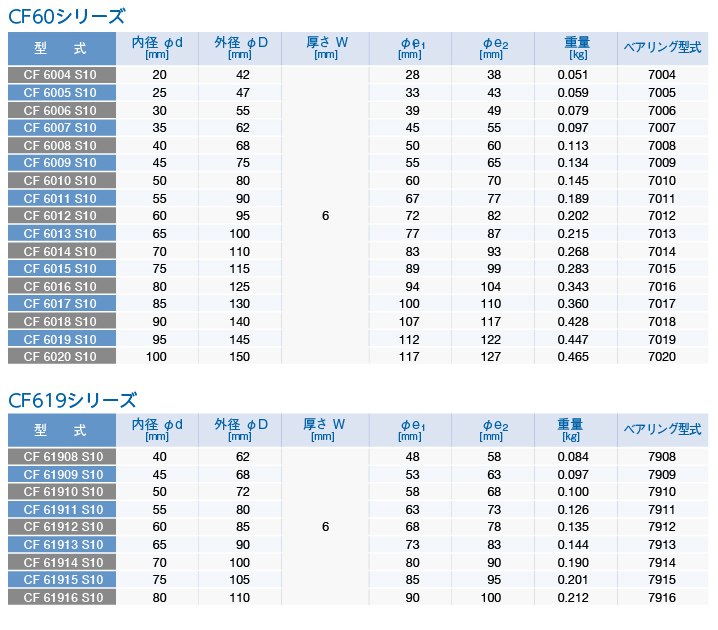

CFシールS10シリーズ仕様

CF60シリーズ

型式 内径 Φd
[mm]
外径 ΦD
[mm]
厚さ W
[mm]
Φe1
[mm]
Φe2
[mm]
重量
[kg]
ベアリング型式
CF 6004 S10 20 42 6 28 38 0.051 7004
CF 6005 S10 25 47 33 43 0.059 7005
CF 6006 S10 30 55 39 49 0.079 7006
CF 6007 S10 35 62 45 55 0.097 7007
CF 6008 S10 40 68 50 60 0.113 7008
CF 6009 S10 45 75 55 65 0.134 7009
CF 6010 S10 50 80 60 70 0.145 7010
CF 6011 S10 55 90 67 77 0.189 7011
CF 6012 S10 60 95 72 82 0.202 7012
CF 6013 S10 65 100 77 87 0.215 7013
CF 6014 S10 70 110 83 93 0.268 7014
CF 6015 S10 75 115 89 99 0.283 7015
CF 6016 S10 80 125 94 104 0.343 7016
CF 6017 S10 85 130 100 110 0.360 7017
CF 6018 S10 90 140 107 117 0.428 7018
CF 6019 S10 95 145 112 122 0.447 7019
CF 6020 S10 100 150 117 127 0.465 7020

CF619シリーズ

型式 内径 Φd
[mm]
外径 ΦD
[mm]
厚さ W
[mm]
Φe1
[mm]
Φe2
[mm]
重量
[kg]
ベアリング型式
CF 61908 S10 40 62 6 48 58 0.084 7908
CF 61909 S10 45 68 53 63 0.097 7909
CF 61910 S10 50 72 58 68 0.100 7910
CF 61911 S10 55 80 63 73 0.126 7911
CF 61912 S10 60 85 68 78 0.135 7912
CF 61913 S10 65 90 73 83 0.144 7913
CF 61914 S10 70 100 80 90 0.190 7914
CF 61915 S10 75 105 85 95 0.201 7915
CF 61916 S10 80 110 90 100 0.212 7916

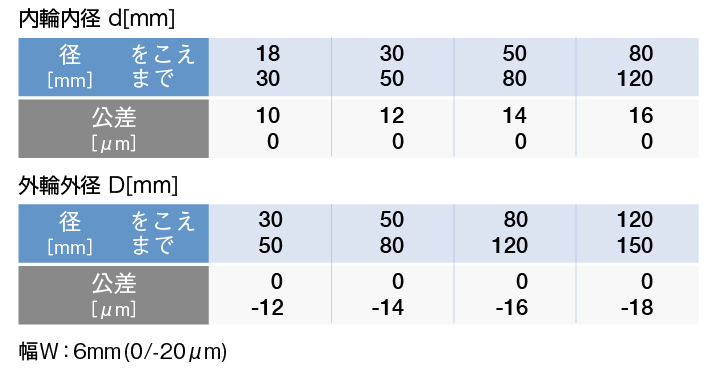

製品公差

内輪内径公差・外輪外径公差

内輪公差d [mm]
径 [µm] をこえ
まで
18
30
30
50
50
80
80
120
公差 [µm] 10
0
12
0
14
0
16
0
外輪公差D [mm]
径 [µm] をこえ
まで
30
50
50
80
80
120
120
150
公差 [µm] 0
-12
0
-14
0
-16
0
-18

シール厚さW公差

厚さW:6mm(0/-20µm)

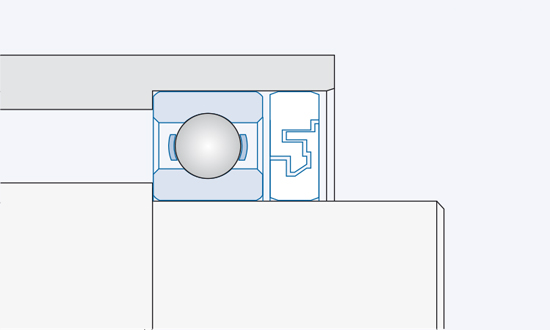

CFシールAOシリーズ

CFシールAOシリーズ
内外輪を同時に圧入してください。

6200 系列の深溝玉軸受用に設計されたアルミニウム製のラビリンスシールで、ベアリング型番で選定できます。

  • 材質 アルミニウム
  • 使用温度 -40°C〜200°C
  • アキシアル移動許容量
    Sax =1mm(TIR) アキシアルすきま
  • ラジアル移動許容量
    Srad = 0.5mm(TIR) ラジアルすきま
  • 軸推奨仕上げ公差 k5
  • ハウジングすきま推奨仕上げ公差  J6
  • 組込方法 内外輪しまりばめ

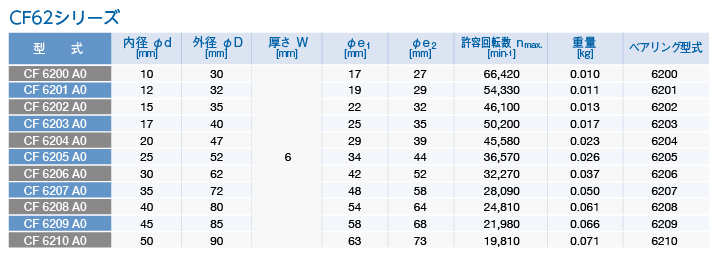

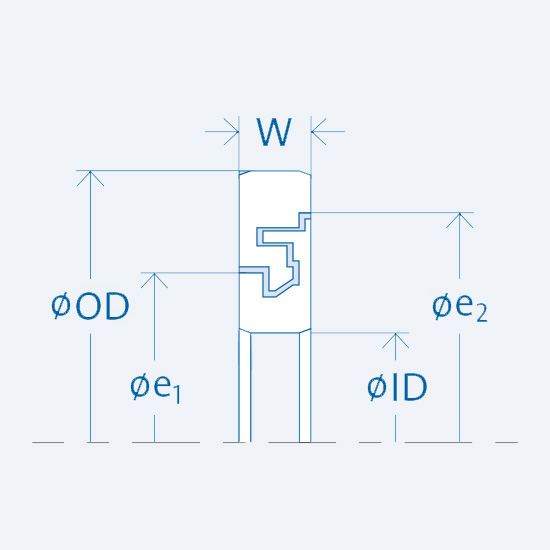

CFシールAOシリーズ仕様

CF62シリーズ

型式 内径 Φd
[mm]
外径 ΦD
[mm]
厚さ W
[mm]
Φe1
[mm]
Φe2
[mm]
許容回転数 nmax.
[min-1]
重量
[kg]
ベアリング型式
CF 6200 A0 10 30 6 17 27 66,420 0.010 6200
CF 6201 A0 12 32 19 29 54,330 0.011 6201
CF 6202 A0 15 35 22 32 46,100 0.013 6202
CF 6203 A0 17 40 25 35 50,200 0.017 6203
CF 6204 A0 20 47 29 39 45,580 0.023 6204
CF 6205 A0 25 52 34 44 36,570 0.026 6205
CF 6206 A0 30 62 42 52 32,270 0.037 6206
CF 6207 A0 35 72 48 58 28,090 0.050 6207
CF 6208 A0 40 80 54 64 24,810 0.061 6208
CF 6209 A0 45 85 58 68 21,980 0.066 6209
CF 6210 A0 50 90 63 73 19,810 0.071 6210

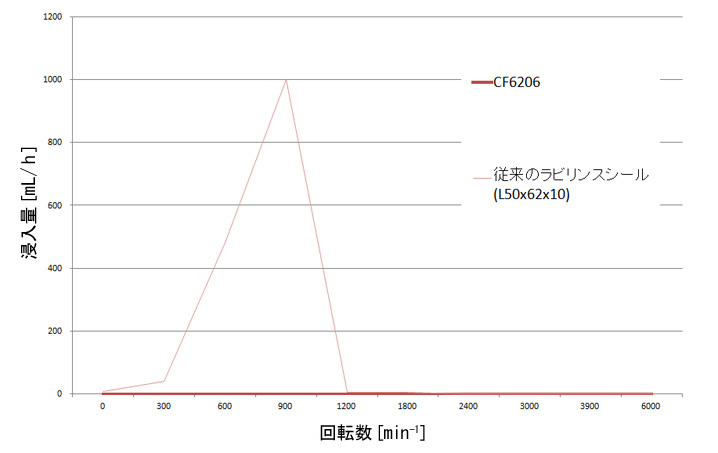

①CFシール - シール性能テスト

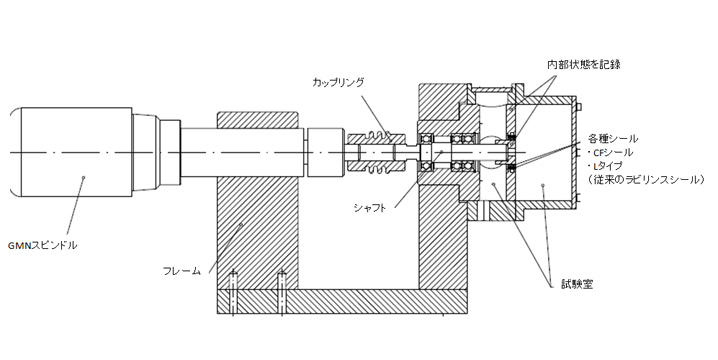

シール性能テスト

<試験内容>
・上記テストベンチにCF シールと従来のGMN ラビリンスシール(Lタイプ)を取付け軸を回転させシールギャップ部へクーラントを直撃させ、シール裏面への浸入量を記録しました。

<条件>
・クーラントノズルまでの距離 5 cm
・吐出圧力 3 bar(0.3 MPa)
・回転数 0~6,000 min-1

<結果>
・CFシールでは、軸静止時を含め、すべての回転数でまったく浸入しなかった。
・従来のラビリンスシール(Lタイプ)では低速時に浸入したが高速時は浸入しなかった。

シール性能テスト

②自社スピンドルでのテスト

<試験内容>
・自社スピンドルにCF6006 を取付けテスト

<条件>
・クーラントノズルまでの距離 約3 cm
・吐出圧力 3~4 bar(0.3~0.4 MPa)
・クーラント流量 15 L/min
・回転数 0~60,000 min-1 <連続・断続回転>

<結果>
・スピンドルが回転している間は、クーラントの浸入はまったくなかった。
・スピンドルを停止すると、わずかに浸入した。

⇒スピンドルのオイルミスト潤滑を稼働させると、
 その内圧上昇によりクーラント浸入がなくなった。

ラビリンスシールの性能を高めるポイント

  1. オイルミスト潤滑などが、わずかに内部の圧力を上昇させラビリンスのシール性能を向上させます。
  2. ラビリンスシールの前にフリンガー(水切り板)などを設けることでさらにシール性を高められます。
  3. スピンドル始動後にクーラントを始動、クーラントを停止させスピンドルを停止させることでCFシールの性能が発揮されます。

GMN CF beeindruckend

③第三者機関での評価テスト

第三者機関での評価テスト

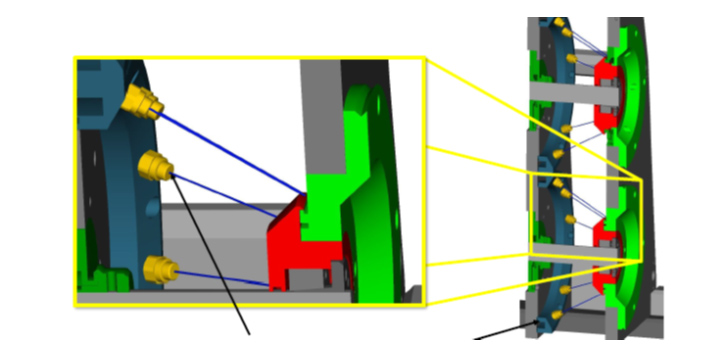

シュトゥットガルト大学テストベンチ

<試験内容>
・ドイツのシュトゥットガルト大学でCFシール(CF6210)の性能を評価した。

<条件>
・円状に配置された12個のクーラントノズルから、CFシールを狙ってクーラントを直撃させた。 ・クーラント流量 3.5~40 L/min

<結果>

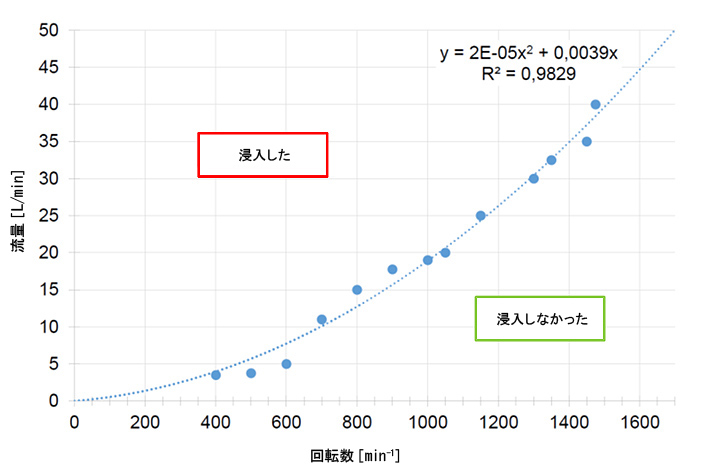

・下図の通り、回転数を200, 400, 600, 800・・・・と各回転数で、流量を増やしていき、浸入開始点をプロットしたところ、このテストベンチでは下記のような近似曲線が得られました。
・流量 45 L/min を < 1600 min-1 までシールできる。
 高速になればさらにクーラントの直撃に対するシール性が期待できます。

このテストは、一定の条件での結果です。すべての場合で同一の結果が得られるということを保証するものではありません。
シール性に関しましてはご使用になる実機での評価をお願い申し上げます。
