用途
- ガスケット
- フェルール
- ダックビルバルブ
- 真空パット
- エンドエフェクタパッド
- O-リング
特長
- PPE社はエラストマーの流動特性について長年にわたり研究を続け、最先端技術で世界をリードしています。
MicroFORM®は、厳しい環境下でも対応できるよう、高性能のエラストマー素材を材料に、耐久性と高精度が両立したエラストマー製品をご提供します。
仕様設計から技術サポートまでを一貫して行い、さまざまなエラストマー材料を取りそろえることにより、短いリードタイムで製品製造を可能にしています。
仕様
| 断面 | |||
|---|---|---|---|
| 内径(mm) | 0.40～1.00mm | 1.01～1.50mm | 1.51～1.78mm |
| 0.40 - 1.0 | ✔ | ✔ | ✔ |
| 1.01 - 2.5 | ✔ | ✔ | ✔ |
| 2.51 - 5.0 | ✔ | ✔ | お問い合わせください |
| 5.01 - 13 | ✔ | ✔ | お問い合わせください |
公差：ISO3302-1 Class M2規格をより厳しく遵守
なぜ、MircoFORM®なのか？
仕様
| MicroFORMの特長 | MicroFORMのアドバンテージ | 一般的な製品の場合 |
|---|---|---|
| FKMやFFKMなどの高機能エラストマー材料 | -60～325℃の温度への対応と溶媒、蒸気、アミン類を含む幅広い耐薬品性を持つ材料。 FDA、USP Class Ⅵ規格認証。 |
高温などの厳しい環境に適合していない材料は、亀裂やガスの透過から漏れに繋がる可能性が高くなります。 |
| ISO 14644-1 Class6 のクリーンルーム | 清潔かつ厳しい公差を満たす製品を実現。（ISO3302-1 Class M2規格以上) | クリーンルーム以外や人の手が介在する環境において、清潔かつ高精度・小型の製品を製造することは困難です。 |
| 流動シミュレーションソフトで流れを予測 | 流動シミュレーションソフトの解析により、迅速な開発と短納期を実現。 | 流動シミュレーション解析を省略してしまうと、製品完成まで試作を繰り返すこととなり、コストとリードタイムの増大に繋がります。 |
一般の用途
MicroFORMは、厳しい環境における精密部品として、重要なアプリケーションにご使用頂けます。
仕様
| アプリケーション | 業界 | 用途 |
|---|---|---|
| マイクロ流動制御および分配 | ・ライフサイエンス ・食品 ・医療 |
LOC、コネクター、マイクロポンプ、マイクロバルブ、マイクロリアクター、分析化学、小型診断機、ポイントオブケア(POCT)検査機器 |
| バイオ分析 | ・ライフサイエンス ・食品 ・医療 |
分光計、クロマトグラフィー、プローブ、遺伝子合成機、精密注射器 |
| 自動化 | ・一般産業 | 圧力計、温度計、流量計、監視センサー、半導体素子製造装置、計数機 |
高性能材料
| 材質 | 温度範囲 | 硬度（IRHD) | 色 | 認証 |
|---|---|---|---|---|
| FFKM | -46 ～ 327℃ | 64 - 90 | 黒、茶、透明 | FDA、USP、3-A |
| FKM | -46 ～ 250℃ | 58 - 95 | 黒、茶、透明 | FDA、USP、WRAS、3-A |
| EPDM | -60 ～ 288℃ | 53 - 87 | 黒、白、青 | FDA、USP、3-A |
| NBR | -60 ～ 135℃ | 57 - 90 | 黒、白、青 | FDA、3-A |
| HNBR | -40 ～ 180℃ | 70 - 92 | 黒 | FDA、3-A |
| VQM | -60 ～ 250℃ | 40 - 80 | 白、青、赤、灰色、透明 | FDA、USP、3-A |
カスタマイズされたMircoFORM®採用例

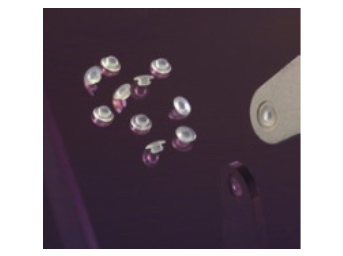

①半導体およびエフェクターパッド
高さ： 2.5mm
直径： 5.33mm
枠の厚み： 0.5mm
重さ： 0.06g
材料： FFKM（Perlast®）

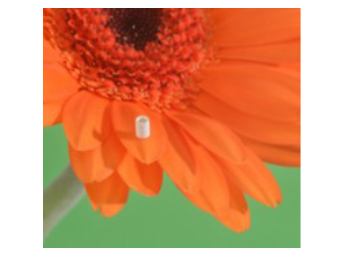

②ヘルール
高さ： 3.0mm
直径： 2.3mm
枠の厚み： 0.97mm
重さ： 0.02g
材料： FFKM（Perlast®）

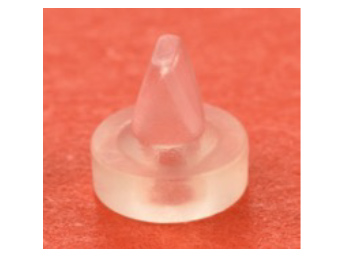

③ダックビルバルブ
高さ： 5.08mm
直径： OD：5.08mm、ID：1.67mm
枠の厚み： 1.72mm
重さ： 0.08g
材料： FFKM（Perlast®）

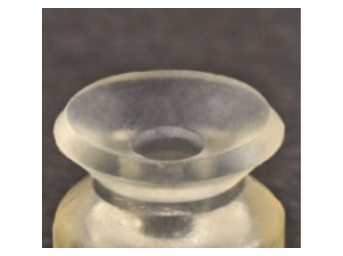

④真空パッド
高さ： 1.93mm
直径： 7.0mm
枠の厚み： 5.99mm
重さ： 0.26g
材料： FFKM（Perlast®）
お客様からの声
「Perlast®（FFKM)から作られたMicroFORM®ダックビルバルブは、清潔性・信頼性に優れています。200万回使用しても問題ありませんでした。さらに100万回使用しても問題ないでしょう」
～高純度流体用ソレノイドバルブ、精密ポンプメーカーの品質保証エンジニアリングマネージャー
「MicroFORM®のOリングが、ISO3302-1 Class M2規格よりも精度が高いことは我々の期待以上でした。MicroFORMの内径公差が±0.08mm、断面公差が±0.05mmを達成しました。一定の接触を長期間維持し続ける、優れたシール性能を実現できました。」
～半導体装置製造メーカー エンジニア
