用途

  • 主軸の切削液浸入防止
  • モーターやポンプなどのラビリンスシール
  • オイルシールなどの寿命UP

特長

  • ラビリンス効果大
  • シール高さが低く、コンパクトな設計が可能
  • 高速運転でのシール性抜群
  • 弾力性があり長寿命(材質)
  • 取付けが簡単

Fey薄形ラビリンスリングの特長

Fey薄形ラビリンスリングは、ベアリングからのグリース流出や、粉塵、水、ゴミ等の浸入を防止するため使用されます。
近接した複数のリングの一端が、ハウジングもしくは軸と接触し、他端はホルダー溝の中でラビリンス溝を作っています。したがって、このシールは常にホルダー溝の中に取付ける必要があります。ホルダーは鋼、鋳鉄、プラスチック等で製作可能で、リングはこの溝の中で最小のラジアル、アキシアル方向すきまをもって取付けられます。

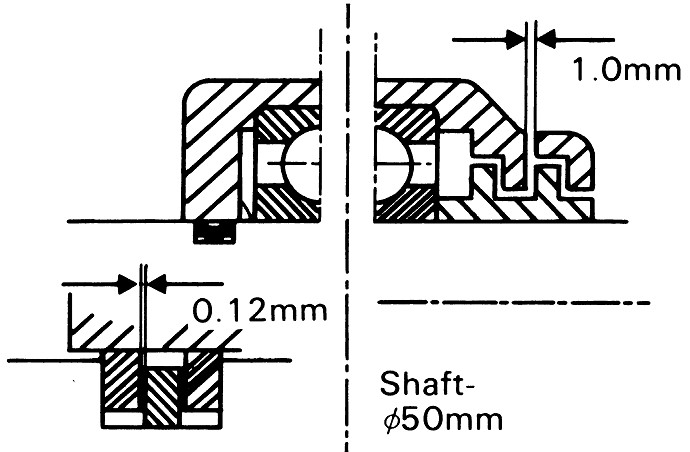

1.ラビリンス効果大

fey_ラビリンス効果大

シールすきまが従来の約 1/5 以下と小さく、グリース油膜により、非接触で微小なクリアランスを保ちます。

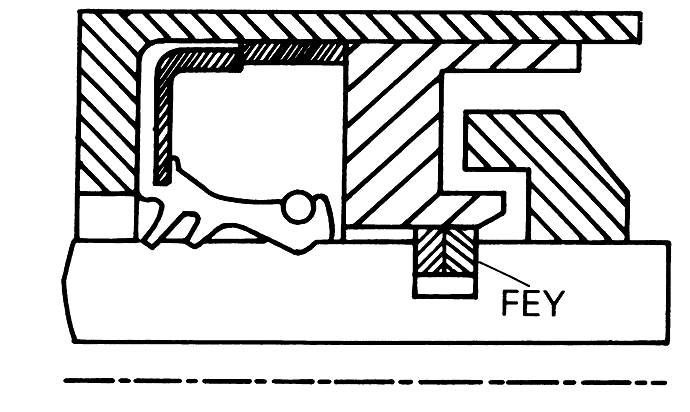

2.シール高さが低くコンパクト設計が可能

図のように、オイルシールの設置スペースに比較し極めて小さなスペースで取付け可能です。

コンパクト設計

3. 高速運転でのシール性抜群

工作機械の主軸に使用され、切削液、切粉などの浸入防止に効果があります。
ヨーロッパのICEなどの鉄道車両の車軸部や製鉄メーカーの連続鋳造ラインで粉塵や水の浸入を防ぐ シールとして使用されています。

4. 弾力性があり長寿命(材質)

材質はばね鋼「C75S(DiN1.0605)」や「C60E(DiN1.1221)」で許容温度300℃です。
熱処理に加え、表面は油漬処理が施されています。

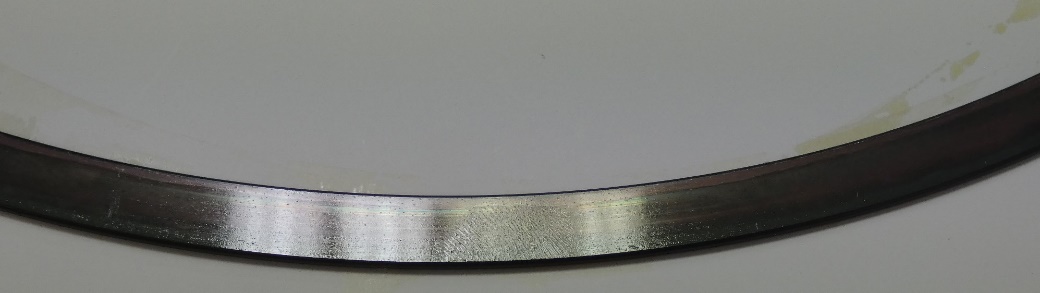

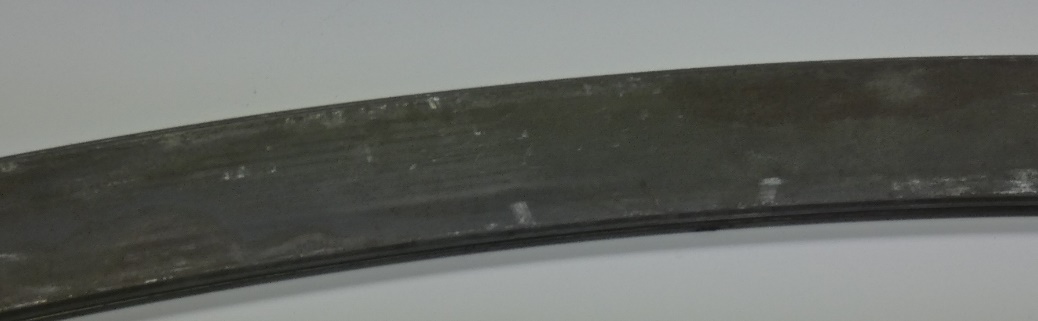

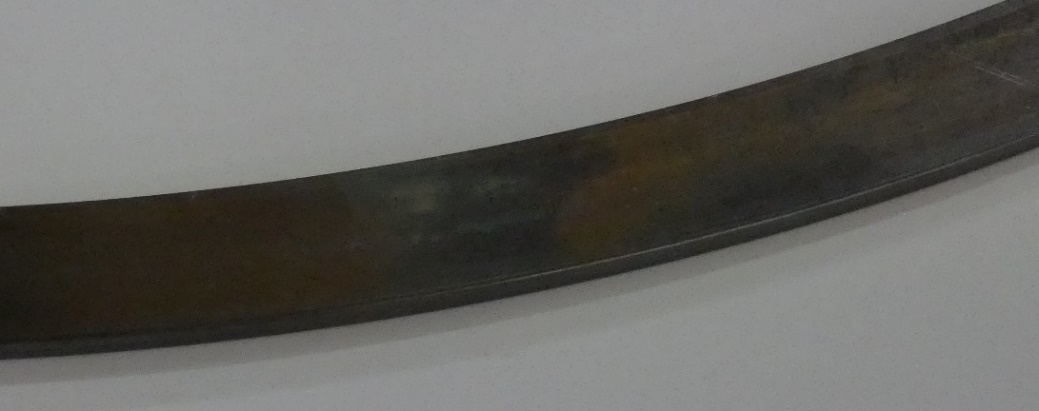

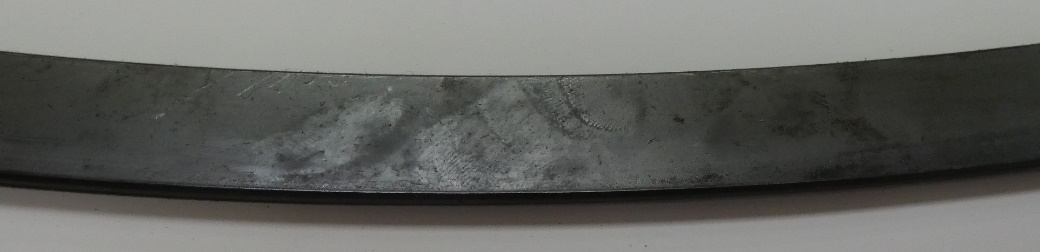

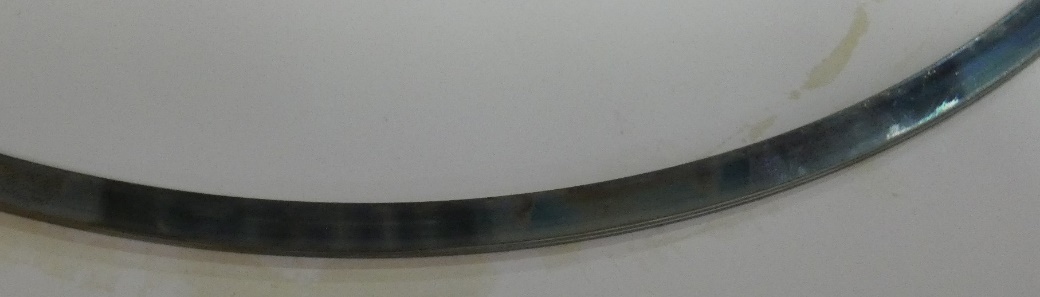

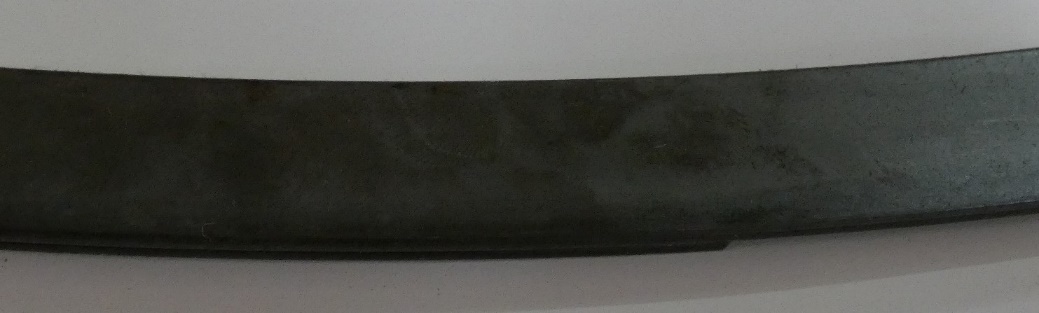

注)熱処理・油漬処理工程で、リングが変色することがありますが、使用上問題ありません。

5. 取り付けが簡単

以下に掲載のカタログP5に示すように、組込みの際に複雑な手順や治具は不要です。

※Fey薄形ラビリンスリングをご使用になる場合、あらかじめテストをおこない、シール性能を確認することを推奨いたします。
