用途
- ミキサー
- アジテータ
- スクリューコンベア
- パルパー
- 粉体機器
特長
- グランドパッキンやリップシールなどの面倒なメンテナンスから解放されます
- 接触式のシールと異なり、エアーが供給され続ければシール性が維持され続けます
- エアーパージと複合型ラビリンスを組合わせた構造でお客様の仕様にあわせて設計します
- ラビリンスとエアーの力で製品をシールします

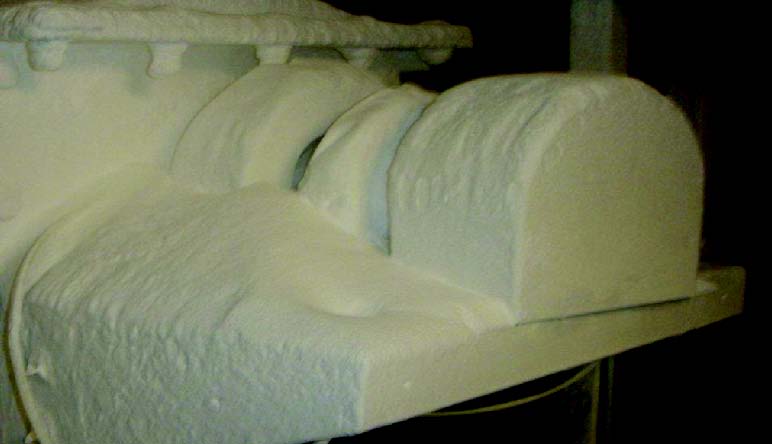

シールからの漏れは莫大な損失
従来のシール方法の課題
薬品や食品、樹脂、パルプなどを生産する機器は、信頼性の低いシールにより、製品の漏れや異物浸入に悩まされることがよくあります。
グランドパッキン、メカニカルシール、リップシールなどの従来の接触シールは、運動シールとして機械的な接触に依存してシールします。軸伸びや偏芯などの動きとミスアライメントは、接触シールにとって大問題です。
軸の摩耗や溝の形成を引き起こし、シールの破損につながることで、生産コストの上昇、修繕費用の増加、環境への悪影響、危険な作業環境を誘引します。

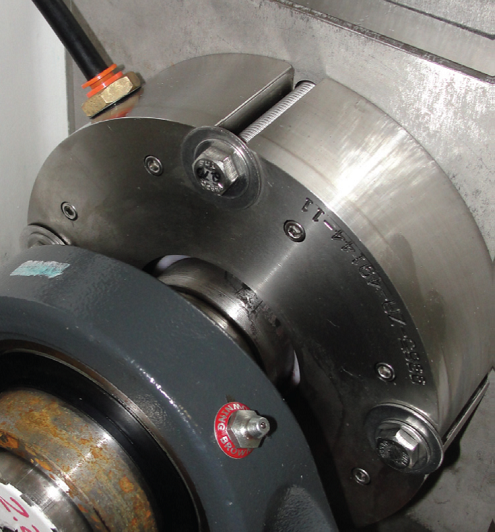

Inpro/Seal Air Mizer® エアーマイザー
Air Mizer® エアーマイザー
製品の特長
- 粉体・液体・スラリーの恒久的な軸シール
- スタフィングボックス改造不要、現行のグランド押えの形状にあわせ設計
- 摩耗しない設計のためメンテナンスフリーで長寿命
- 流体漏えいによる製品や有害物の漏失を防ぐ
- ラジアル振れや軸伸縮、角度をもった偏芯に同時対応可能
- 軸方向・径方向・アンギュラ―ミスアライメントに同時に対応可能
- 軸はスタフィングボックスに対して、直角度を要求しない
Air Mizer® エアーマイザー
解決できる問題
-
グランドパッキン・リップシールからの改造
- 定期的な増し締めや交換などが不要になる
- 軸偏芯により隙間からの漏れがなくなり製品ロス削減
- 防爆地区や毒性品取扱い地区へ危険作業を削減
- メンテナンスフリー化で長寿命であるため経済的
- 軸移動量によりシール損傷することがなくなる
- 直角度を求めることがないため簡単な組付けが可能
メカニカルシールからの改造
機械ごとの特長にあわせてデザイン

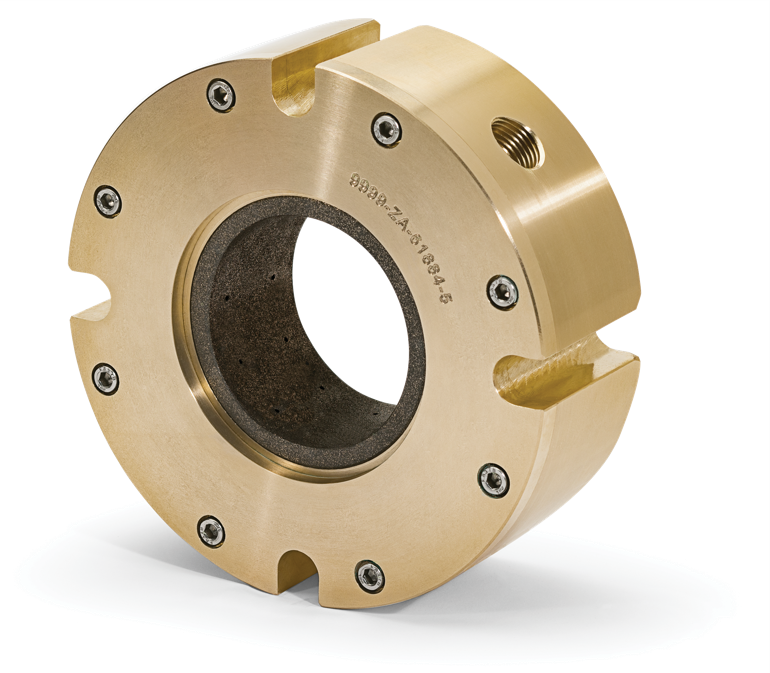

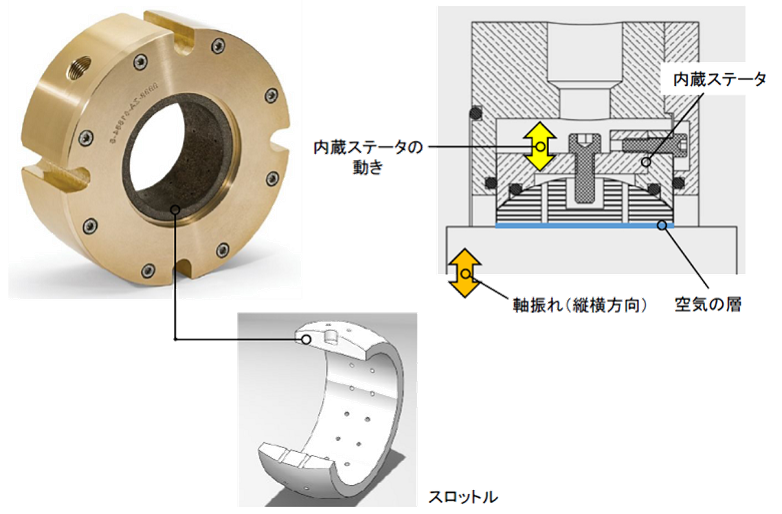

Air Mizer®スムースボア
Air Mizer®スムースボアは、一般的な加工産業にご提案できる標準的なデザインです。 Air Mizer®スムースボアは、Opti-Mizer™スロットルを利用して、軸に沿ってパージ与え、製品の漏失と異物浸入を抑制します。
Opti-Mizer™スロットルは、少量の空気、または不活性ガスを精密な隙間から導き、スロットルと軸の間の領域を加圧し、非接触シールを形成します。パージ媒体は均一に分散され、軸とスロットル間の同心性を維持して、装置の信頼性を最適化します。
Air Mizer®スムースボアは、機器の耐用年数を維持するように設計されており、摩耗がなくメンテナンスフリーです。特許取得のスロットル/ステーターインターフェースは、軸のラジアル振れやアキシアル移動、角度をもったミスアライメントに同時に対応するよう関節のように機能します。
- 標準材質：ベアリングブロンズ、アルミニウム、ステンレススチール
- 許容アキシアル移動量：規制なし
- 許容ラジアル移動量：最大 3.00mm
- 許容温度：-29℃ ～ 149℃
- 許容製品圧力：最大 0.207MPa
- 製作可能軸径：25.4mm ～ 508mm
Air Mizer® Food Grade 食品機械用エアーマイザー
Air Mizer® Food Gradeは、食品加工機械に導入できるようFDA認証済みの材料で構成されたエアーマイザーです。Air Mizer® Food Gradeは、少量の空気または、不活性ガスをOpti-Mizer™スロットルと軸の間の精密な隙間で加圧することで、製品の漏失と異物浸入を抑制します。パージ媒体は均一に分散され、軸とスロットル間の同心性を維持し、摩耗のないメンテナンスフリーのため、装置の信頼性を最適化します。
特許取得のスロットル設計は、ラジアル振れ、アキシアル移動、角度のずれを同時に対応できるよう関節のように機能します。
-
AM食品グレードのデザイン
- AM Food Grade：食品機械用の食品機器で認められた材料で構成された標準デザイン
- AM Food Grade USDA：3A認定済みの材料で構成され、特に肉・乳・乳製品で使用するためのUSDA認証のデザイン
- AM Food Grade DS：複数のシャフト間の隙間が狭いアプリケーション用デザイン
- AM Food Grade：砂糖や小麦粉などの防爆環境での用途向けのATEX認証デザイン
ツインシャフト（2軸機）用Air Mizer®

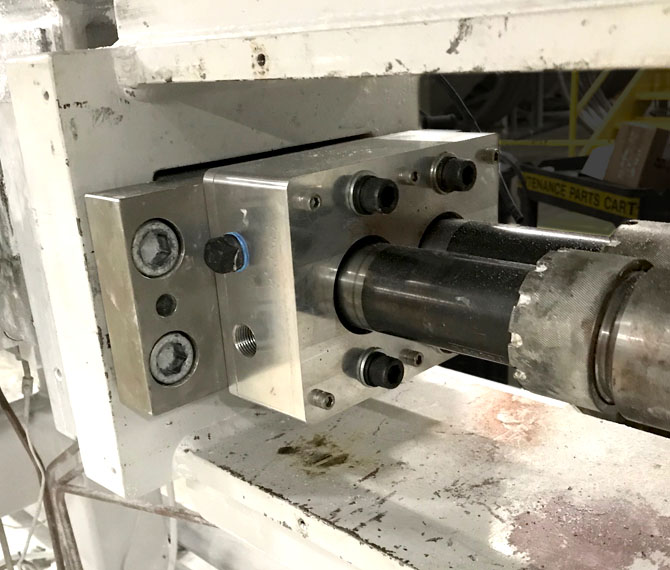

押出機やミキサーなど、複数軸がある一部の機械は、軸と軸どうしが、非常に近接している場合があります。標準のエアーマイザーでは、スロットルやチャンバーを設ける都合上、どうしても1つのシールに必要な体積が大きいため、エアーマイザー同士が干渉してしまい、取付けられないことがありました。
そこで、Inpro/Sealは、新たに、ツインシャフトでもメンテナンスフリーで高いシール性を実現させるために、2つのAir Mizer®を一体にしたデザインも開発しました。
現在、世界中の食品工場や樹脂製品工場などで採用が広がっており、従来のシールで定期的に行われていた、煩わしいシールの点検や交換、周辺の清掃などが必要なくなり、生産効率が上がっています
エアーマイザーの仕組み
軸の振れに対応します。
エアーマイザーのデモンストレーション
エアーマイザーで水をシールしています。
