用途
- 各フランジ
- 熱交換
- 予熱器
- マンホール
特長
- スプレーのりで貼り付け
- 現場で様々な枝付きガスケットに成形可能
- 持ち運びや施工が簡単
- 粗面フランジにも使えます
高温の多用途で使えるジョイントシーラントHP
上図のように組込んで圧縮すると溝にならい腐蝕面に密着しシールします。
芯 材： SUS304薄板
温度範囲： ～760 ℃
耐 圧： 31 MPa
pH： 4 ～ 10
540℃を超える場合は、事前にお問合せください。
断面形状が長方形(標準)のジョイントシーラントはシール面への馴染みが良く、スプレーのりで簡単に貼りつきます。
シール内径がφ250mm未満のフランジには、施工が容易なセミラウンドタイプ(半円形状)があります。
ジョイントシーラントの両端はボルトの近くで繋ぎ合わせてください。
寸法表
パイロテックスジョイントシーラント
| 型式 | 断面形状：長方形（標準） | ||
|---|---|---|---|
| A（高さ） inch (mm) |
B（横） inch (mm) |
C（組込後） inch (mm) |
|
| PYRO-TEX HP J/ S 4.8×3.2×15 M | 1/8 (3.2) | 3/16 (4.8) | 0.260 (6.4) |
| PYRO-TEX HP J/ S 6.4×3.2×15 M | 1/4 (6.4) | 0.370 (9.4) | |
| PYRO-TEX HP J/ S 7.9×4.8×15 M | 3/16 (4.8) | 5/16 (7.9) | 0.590 (15.0) |
| PYRO-TEX HP J/ S 9.5×4.8×15 M | 3/8 (9.5) | 0.700 (17.8) | |
| PYRO-TEX HP J/ S 12.7×4.8×15 M | 1/2 (12.7) | 0.860 (21.8) | |
| PYRO-TEX HP J/ S 15.8×6.4×15 M | 1/4 (6.4) | 5/8 (15.8) | 1.350 (34.3) |
| PYRO-TEX HP J/ S 19.0×6.4×15 M | 3/4 (19.0) | 1.560 (39.7) | |
| PYRO-TEX HP J/ S 25.4×6.4×15 M | 1 (25.4) | 2.000 (50.8) | |
7.6m/巻き
A・B 寸法は組込み前の製品寸法を、C・D は組込み後の圧縮された寸法を示します。
＊芯材にカーボンファイバーを使った「ジョイントシーラントSTD」もpH：0～14（強酸化剤を除く）もご用意しています。
＊15m/巻きもご用意できます。

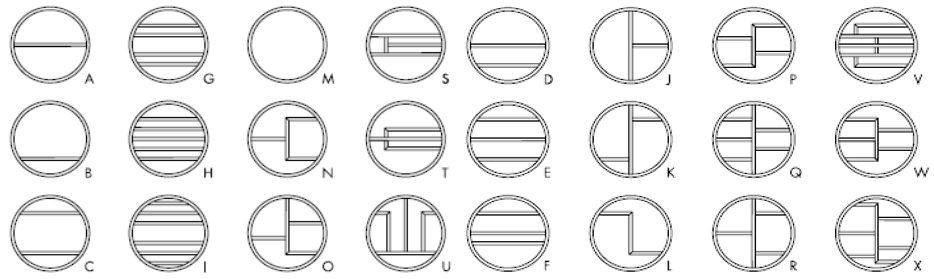

ジョイントシーラントHPを使えば、全ての枝付きフランジの形状に対応できます。

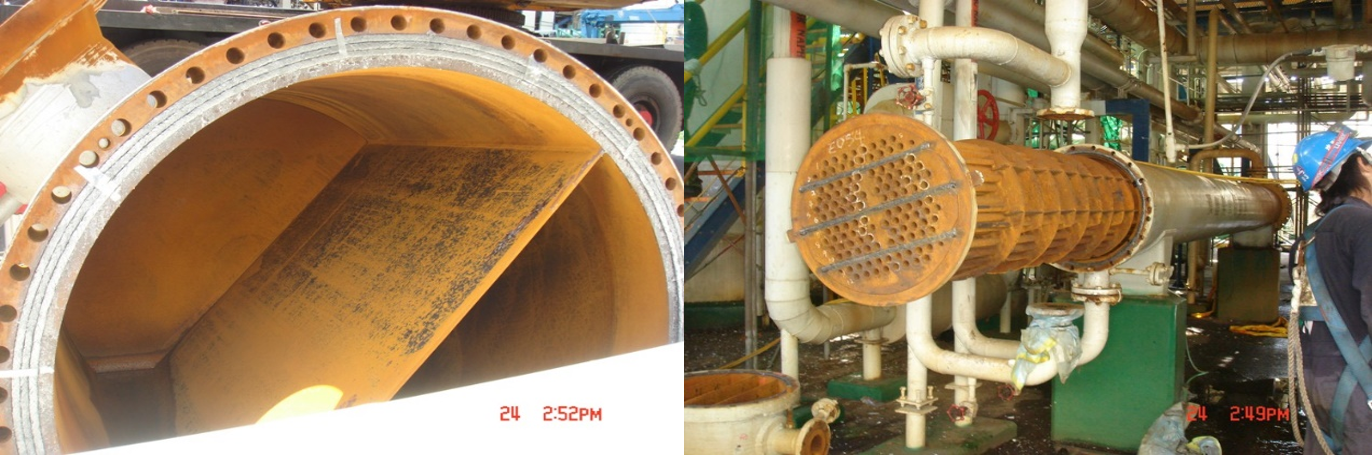

多管式熱交換器での組込み事例
パイロテックスガスケットシート

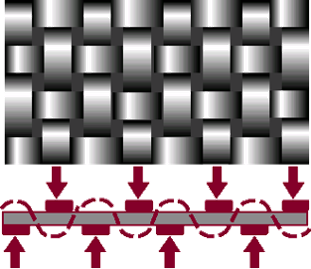

ステンレス製薄板を芯材にしたヤーンを編組したガスケットシート。フランジを締付けることで、ガスケットシートの目が詰まり、緊密なシール性を作りだします。
金切り鋏で成形できるため、施工現場で相手形状に合わせて加工できます。
寸法表
パイロテックスガスケットシート
| 型式 | 寸法（幅×長さ×厚み）mm | 仕様 |
|---|---|---|
| PYRO-TEX GS 1.5×0.5×2.4 mm | 幅1500 長さ500 厚み2.4 | クリープ変形：70%（T=300℃&500℃） *下記参照 ガスケット係数 m=4 最小設計締付圧力 y=22 N/mm2(3190 psi) |
| PYRO-TEX GS 1.5×1.5×2.4 mm | 幅1500 長さ1500 厚み2.4 | |
| PYRO-TEX GS 1.5×3.0×2.4 mm | 幅1500 長さ3000 厚み2.4 | |
| PYRO-TEX GS 2.0×2.0×2.4 mm | 幅2000 長さ2000 厚み2.4 | |
| PYRO-TEX GS 2.0×3.0×2.4 mm | 幅2000 長さ3000 厚み2.4 | |
| PYRO-TEX GS 2.0×4.0×2.4 mm | 幅2000 長さ3000 厚み2.4 |
